Lépcső alaprajzi jel elemeinek grafikus szerkesztése
A lépcső alaprajzi jel elemeinek grafikus szerkesztéséhez használja a szerkesztő módot. Ehhez jelölje ki az összetevőt Szerkesztő módban (Alaprajzi jel nézet).
Például:

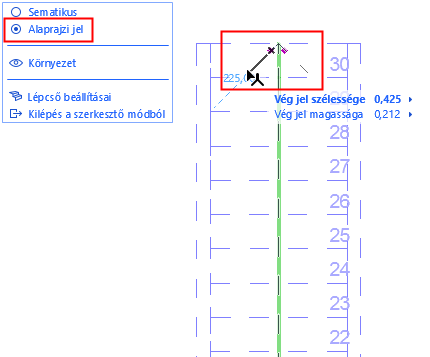

Járóvonalat jelző nyíl szerkesztése
A nyíl végpontjainak szerkesztő módban történő, grafikus szerkesztéséhez egyedi jeltípust kell használni.
Válassza ki a járóvonal végének jelét a Lépcső beállításainak Alaprajzi megjelenítés vagy Mennyezeti terv oldalain.
Lásd Járóvonal vég jel: nyíl szélességének/magasságának szerkesztése.

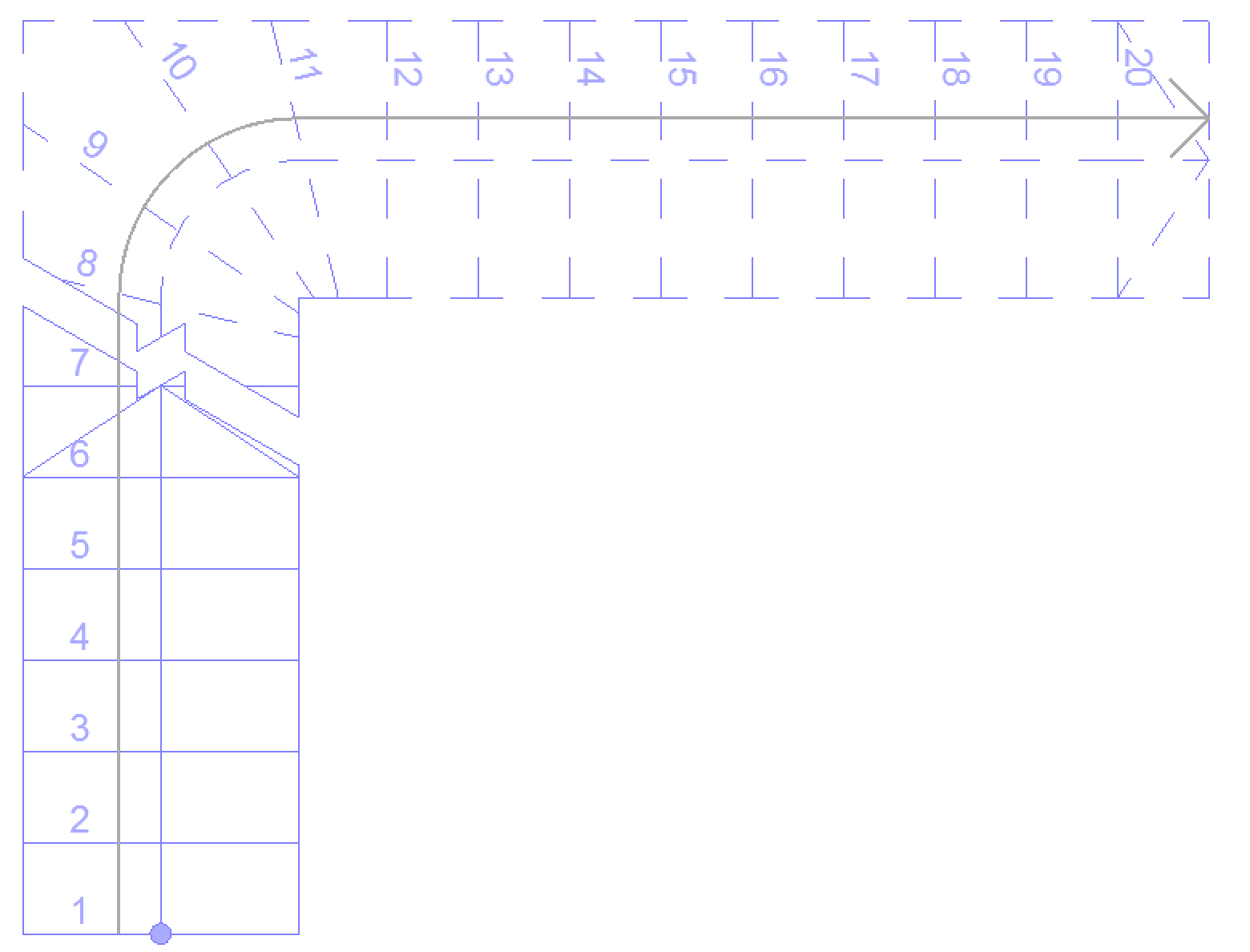

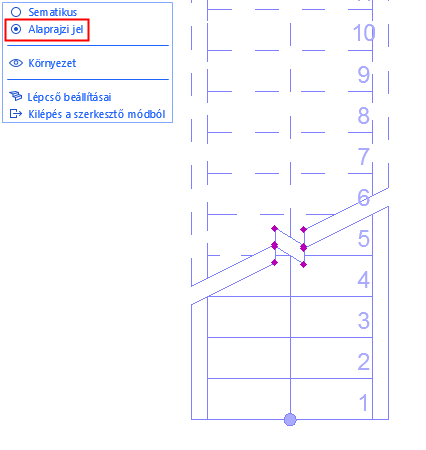

Járóvonal alaprajzi jel helyzetének szerkesztése
Váltson Alaprajzi jel módba, majd jelölje ki és módosítsa grafikusan a járóvonal jelének helyét.

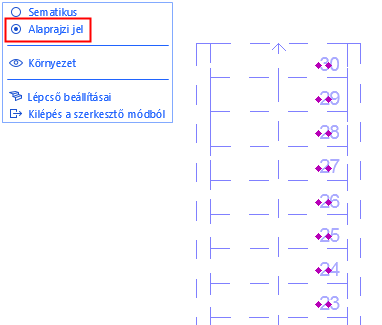

Lépcső számozási elemeinek szerkesztése
A számok grafikusan szerkeszthetők (áthelyezhetők vagy forgathatók).
Jellemzők megadása az egyes Lépcső alaprajzi jel elemekhez
