Korlátrúd elem beállításai (felső korlátrúd, fogódzó, korlátrúd))

Ez a panel minden korlát típusú korlátelem (felső korlátrúd, fogódzó, korlátrúd) Beállítások párbeszédpaneljén elérhető.

Az elérhető vezérlők a kiválasztott Korlát összetevőtől függnek (azaz beépített, profilos).

Az Összetevő beállításokat minden vízszintes korlátelemtípus (felső korlátrúd, fogódzó, korlátrúd) esetén külön-külön kell megadni.

Ügyeljen, hogy a megfelelő korlátösszetevő párbeszédpaneljét nyissa meg (azaz a fogódzó módosításához válassza a Fogódzó elemek beállításait a Fogódzó beállításai párbeszédablakban).

Korlát 2D jelkép típusa

Adja meg a Jel típusa értéket a Korlát összetevő beállításainak 2D megjelenítés lapján.

Korlát 2D jelkép megjelenítése

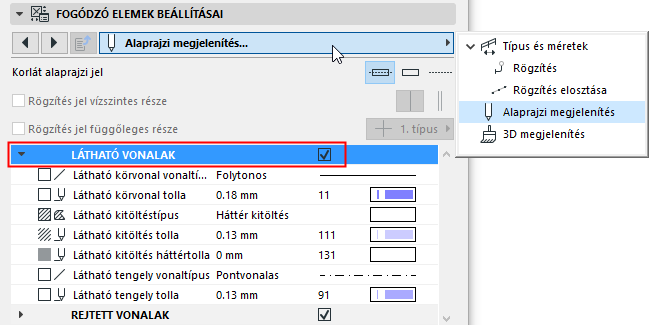

Adja meg a Korlát összetevő 2D-s ábrázolásának beállításait a lenti vezérlőkkel (a korlát látható és rejtett elemeire vonatkozóan).

Korlát 2D jelkép megjelenítése/elrejtése

Alapértelmezés szerint a Korlát összetevők láthatósága D nézetben a Dokumentáció > Modellnézetek > Modellnézet-beállítások > Korlát beállítások menüpontban állítható be.

Állítsa be a Korlát alaprajzi jel láthatóságát a Korlát beállításainál. (Lásd Korlát alaprajz Jel összetevők.)

Rögzítés beállításai

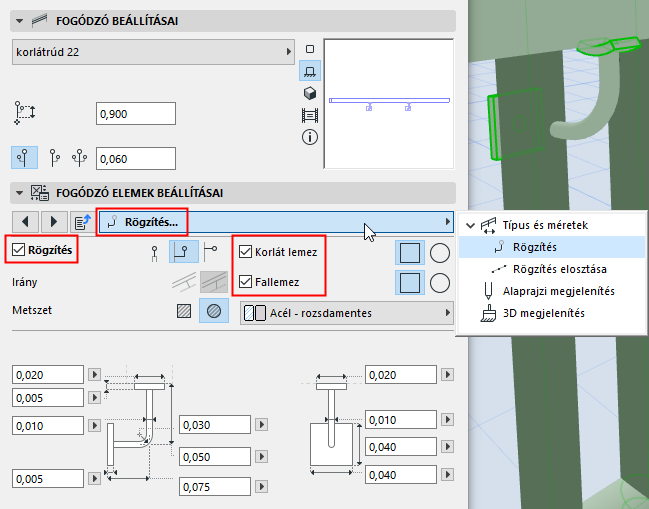

A beállítások (beleértve a méretet és az építőanyagot) a Korlát összetevő beállításainak Rögzítés beállítások oldalán találhatók. A profilos korlátrögzítés például állhat fallemezből, korlátlemezből vagy mindkettőből.

Rögzítés elosztása

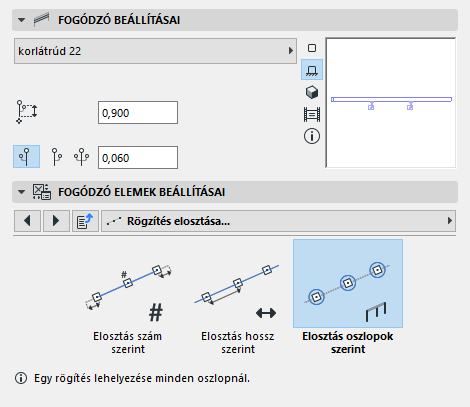

A rögzítések korlát mentén történő elhelyezésének módja a Korlát összetevő beállításainak Rögzítés elosztása oldalán adható meg.

Válasszon elosztási módot:

•Kiosztás oszloponként: Helyezzen rögzítést minden oszlophoz és belső oszlophoz.

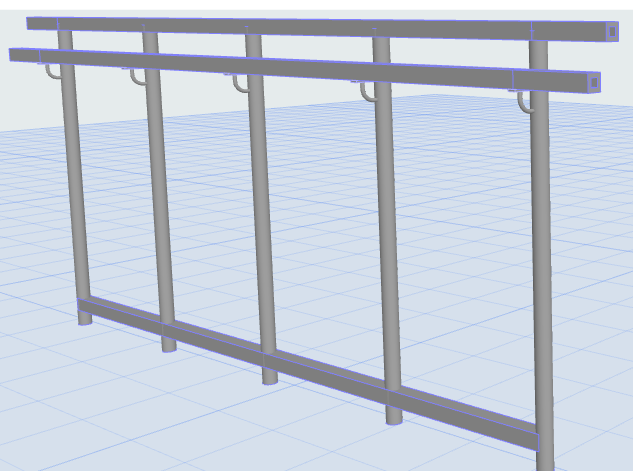

Fogódzó rögzítései az oszlopoknál és belső oszlopoknál

•Elosztás osztások szerint

–Adja meg az Osztások száma mezőben a szakasz hosszán elhelyezendő rögzítések számát.

–A Távolság a végektől opció az első/utolsó rögzítés és a korlát vége közötti távolságot jelenti.

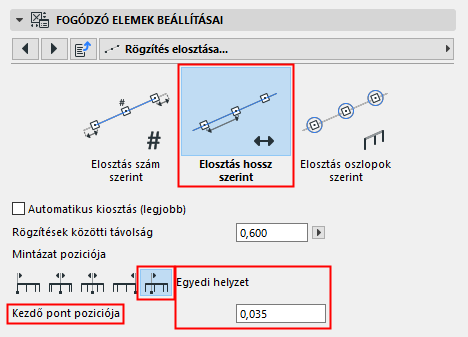

•Elosztás minta szerint

–Ossza el a rögzítéseket egyenletesen a rajzolt minta hosszán

–Jelölje be az Automatikus elrendezés (legjobb illeszkedés) lehetőséget, vagy

–Válasszon egy kezdőpontot a rögzítések elosztásához.

-Szakasz eleje vagy szakasz vége

-Szakasz közepe: egy rögzítés kerül középre, a többit a program elosztja egymástól adott távolságra mindkét oldalon.

-Szakasz közepe a legjobb illeszkedéssel: a program egymástól adott távolságra helyezi el a rögzítéseket úgy, hogy azok szimmetrikusan helyezkedjenek el a szakasz hosszán.

-Egyedi helyzet: adja meg a kezdőpontot (a szakasz elejétől mért távolság)

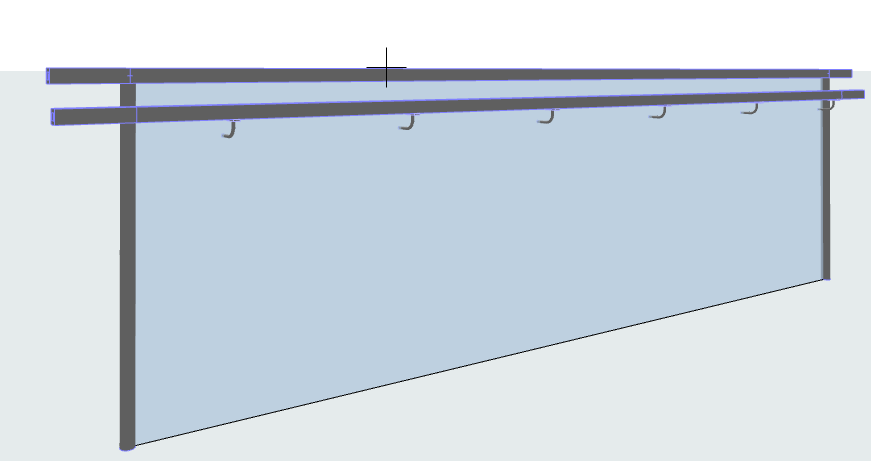

Fogódzó egyenletesen elosztott rögzítései: indítás egyedi helyzetből
