Pont beállításai (Korlát eszköz)

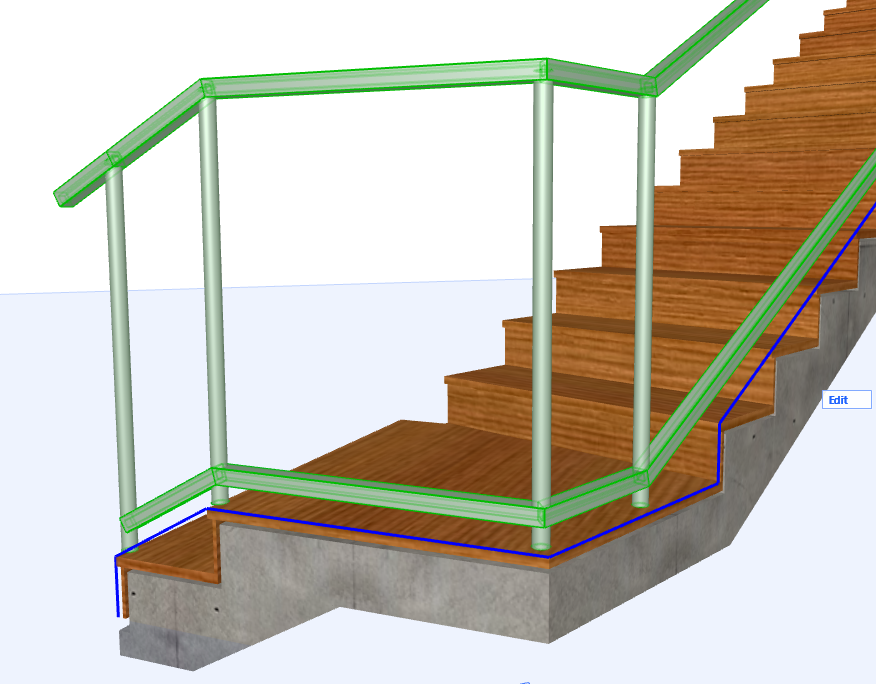

A csomópontok azok a pontok, amelyek elválasztják a korlát szakaszait (a poligonon lévő pontokhoz hasonlóan).
Minden egyes csomópontra egy vagy több oszlop kerül.

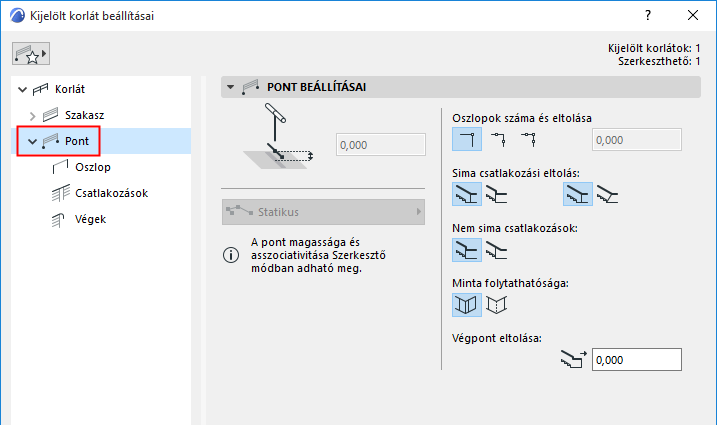

A Korlát beállításai Pont oldalán adható meg a pontoknál lehelyezett oszlopok száma és helyzete, valamint az, hogyan kapcsolódjon az oszlopnál találkozó két szakasz.
Csak szerkesztő módban elérhető.

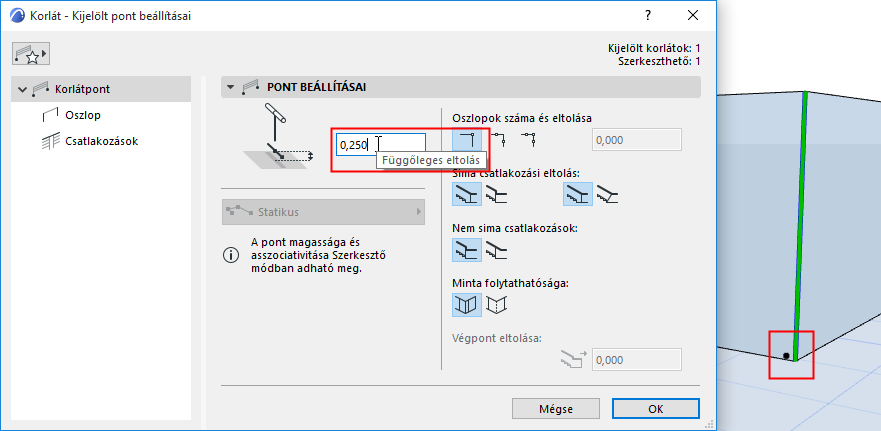

A csomópontokhoz opcionálisan magasság (függőleges eltolás) adható (ennek a statikus pontok esetén van jelentősége).

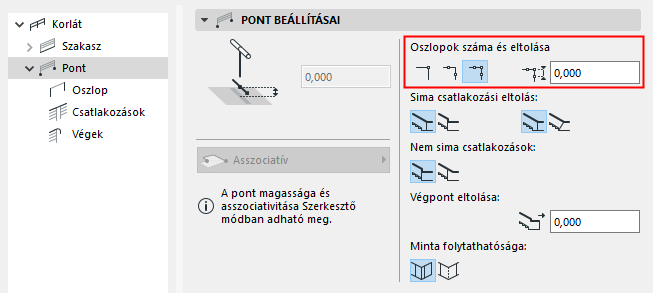

Oszlopok száma pontonként; Eltolás a ponttól
Adja meg az oszlopok számát pontonként (egy oszlop a ponton, két oszlop a pont két oldalán, mindhárom oszlop).

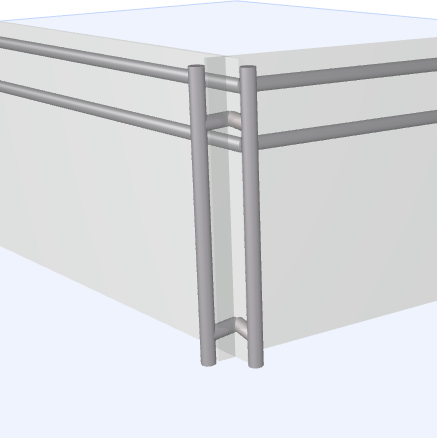

Pont két oszloppal és három oszloppal
Ha több oszlop található a pontnál, állítsa be az oszlopok eltolási távolságát a pont mindkét oldalán.
Sima (érintőleges) csatlakozások – Eltolás után
Ennek azoknál az oszlopoknál van jelentősége, amelyek két korlátszakasz érintőleges találkozásánál helyezkednek el.
•Az oszlop helyzetének módosításához válassza az Automatikus vagy Kézi lehetőséget (használja az első ikonpárt)

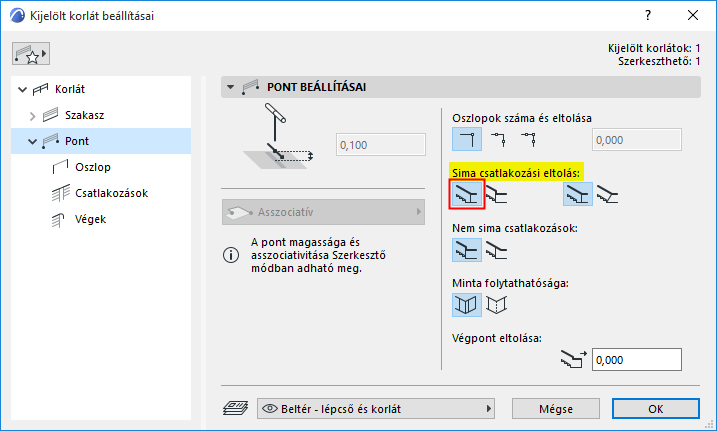

–Automatikus: az oszlop automatikusan az új helyre kerül.
Sima Szakaszcsatlakozásnál: az oszlop automatikusan mozog

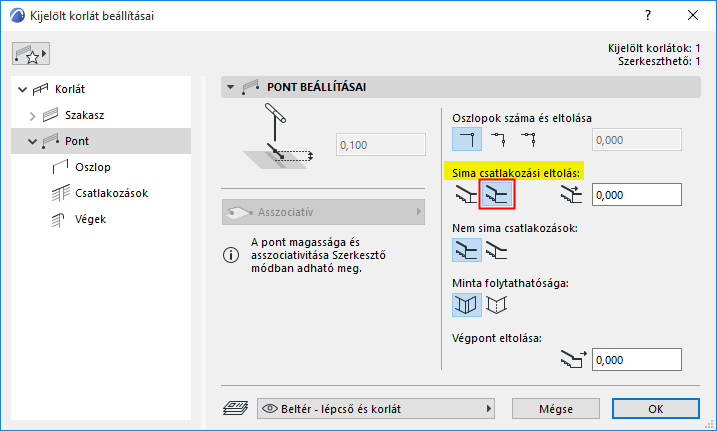

Ezenfelül a kapcsolódó oszlophoz választható a Függőleges vagy Ferde beállítás. (Használja a második ikonpárt.)

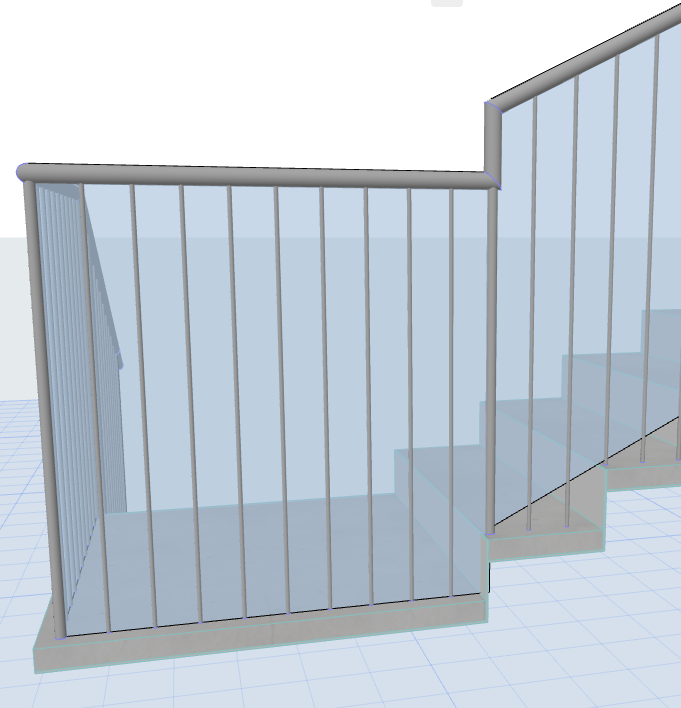

–Kézi: a felhasználó határozza meg az oszlop helyzetét a kívánt eltolás megadásával
Sima Szakaszcsatlakozásnál: az oszlop manuális eltolása

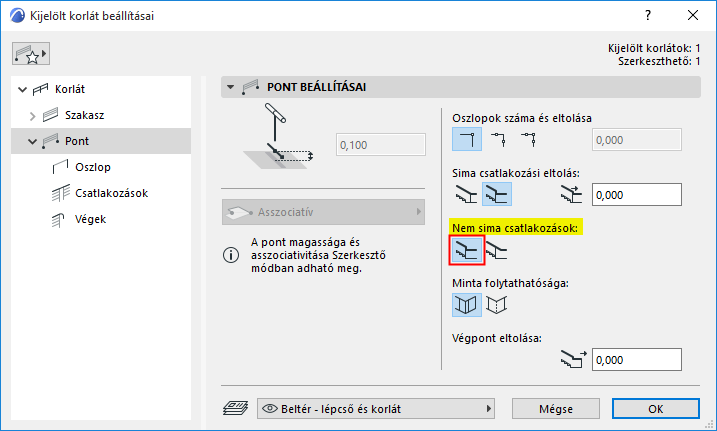

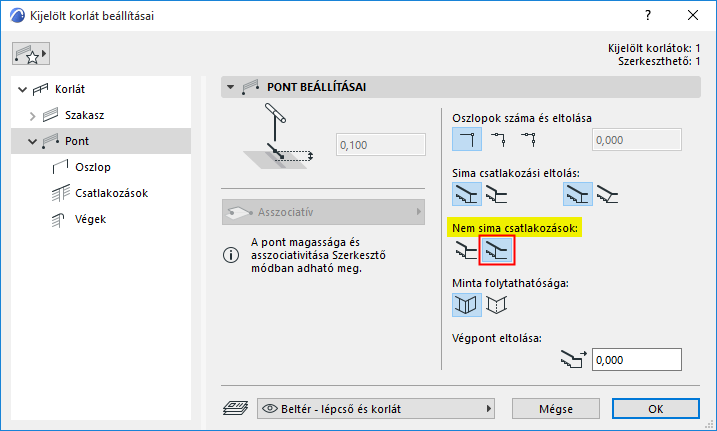

Szakaszok nem sima csatlakozásoknál
Ez a beállítás két olyan, különböző magasságú korlátszakasz esetén releváns, amelyek a csomópontban valamilyen szögben (azaz nem simán) csatlakoznak egymáshoz.
Az ikonpár segítségével adja meg, hogyan kapcsolódjon egymáshoz a két szakasz: ez történhet „lépcsős” eljárással a csomópontban, vagy módosítsa a szakaszok geometriáját úgy, hogy a csatlakozás a csomóponton túli pontban történjen.
Lépcsős szakaszok nem sima csatlakozásnál

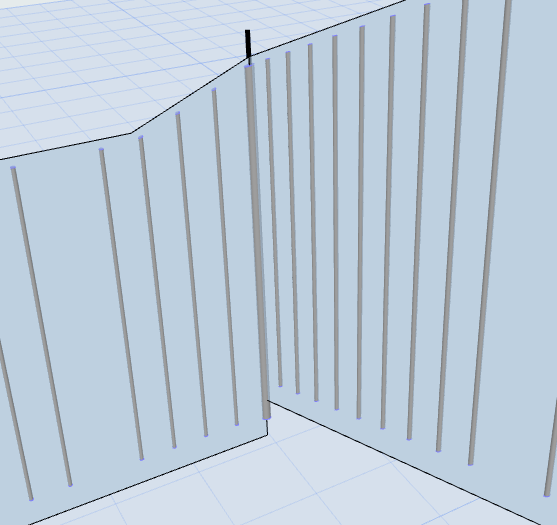

Igazított szakaszok nem sima csatlakozásnál
Opcionálisan adjon meg eltolást a korlát végpontjaihoz. (Ezzel a korlátot a referenciavonal mindkét végéhez képest tolja el.)

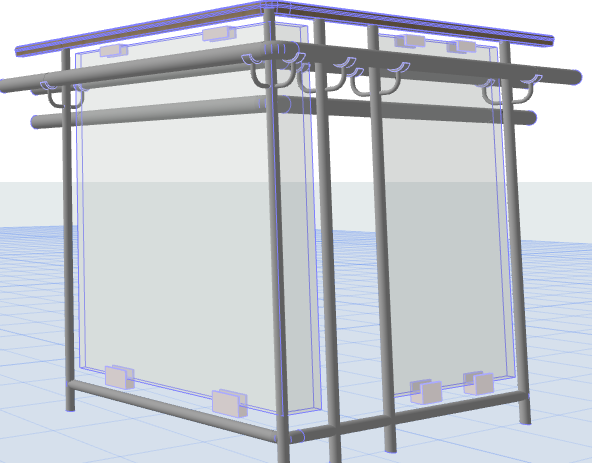

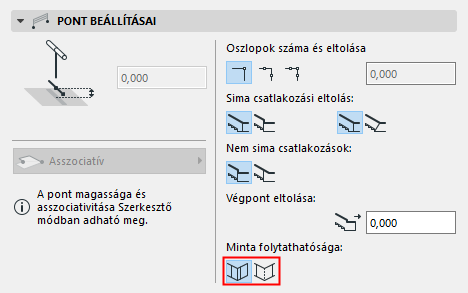

Ha két szomszédos szakasz mintája megegyezik: adja meg, hogy a minta befejeződik és újraindul a csomópontnál, vagy megszakítás nélkül folytatódik.
A korlátkiosztás beállításával kapcsolatos információkat lásd: Mintaszerkesztő (Korlát eszköz beállítások).
Kiosztás pontoknál: Szakasz levágása vagy Minta folytatása
