Korlátvégek (Felső korlátrúd, Fogódzó, Korlát)
Minden korláttípus (Felső korlátrúd, Fogódzó, hagyományos Korlátrúd) végén lehet egy vagy több Meghosszabbítás szakasz.

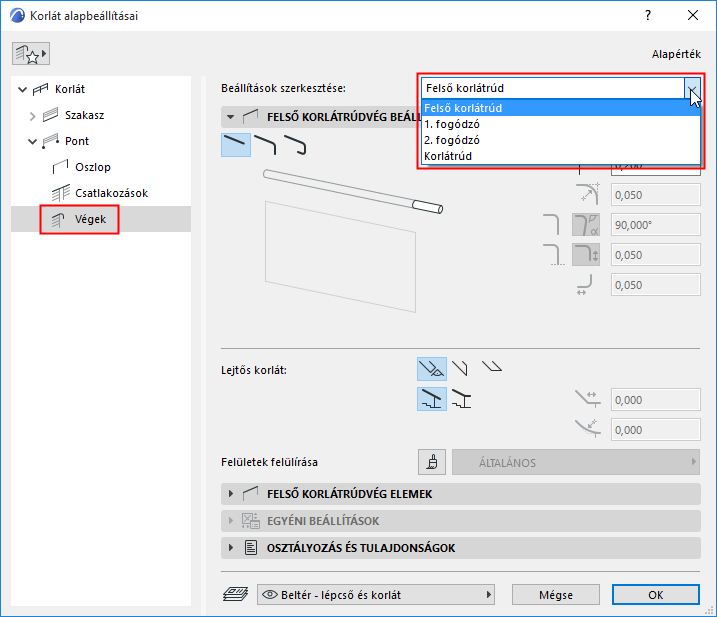

A Korlát beállítások Végek oldalán állítsa be a vég paramétereket minden egyes korláttípusnál külön-külön az előugró listában:
Korlátvég geometriájának meghatározása
A korlátvég része egy meghosszabbítás, amely lehet egyszerű egyenes Meghosszabbítás, Ív vagy Teljes visszafordulás.

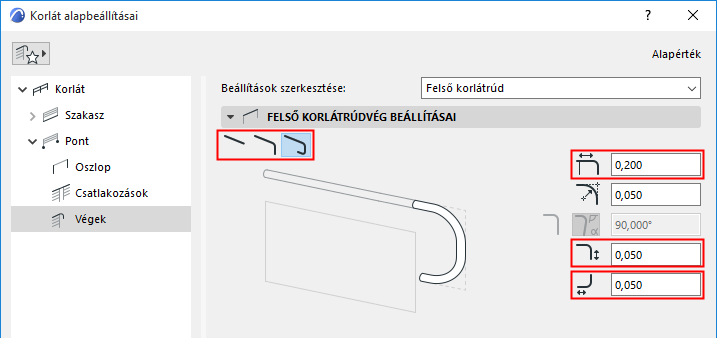

Válassza ki a kívánt végződést a Végződés beállításainál. A meghosszabbítások hossza a jobb oldali mezőkben állítható be.
Megjegyzések:
–Ha nem kíván végződést használni, a Meghosszabbítás hossza érték legyen 0.
–Az egyszerű korlátok esetén csak egyetlen toldás elérhető.
–Kettős fogódzók esetén: használjon egy negyedik opciót, amellyel a fogódzó az ellenkező oldalon lévő párjához csatlakoztatható.
Lásd Kettős fogódzók végeinek összekapcsolása.
Korlátvégek szerkesztése
A Korlát beállításainál megadott végződésbeállítások a korlát (Felső korlátrúd/Fogódzó) mindkét végére érvényesek, de mindkét végződés módosítható is szerkesztő módban.

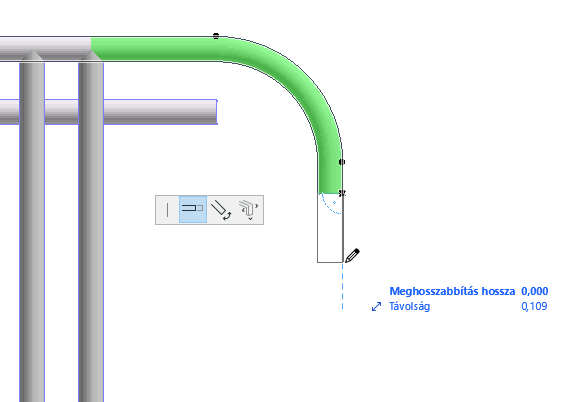

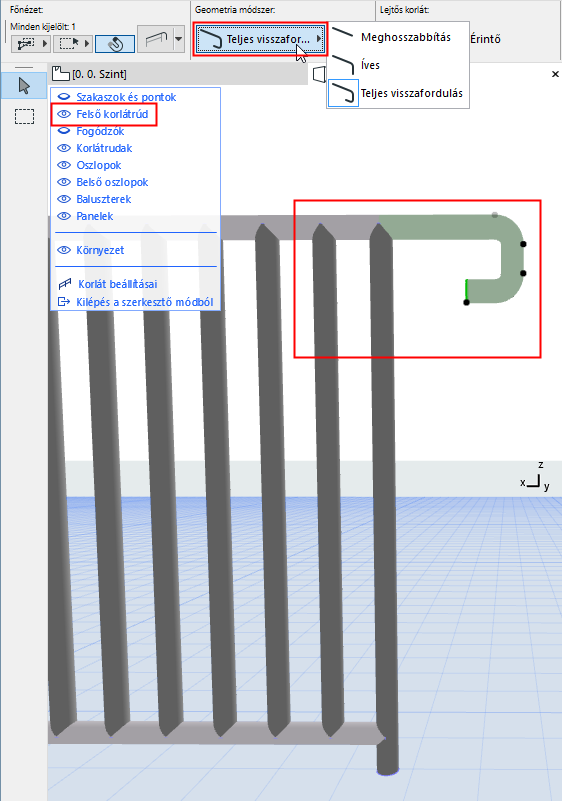

•Módosítsa a végződéseket grafikusan szerkesztő módban: a fogópontokkal szerkeszthető a kijelölt végződés meghosszabbításának hossza, sugara és/vagy szöge. Ha a csomópontnál több szerkesztési lehetőség elérhető, a Mozgó palettán a következő opciók láthatók:

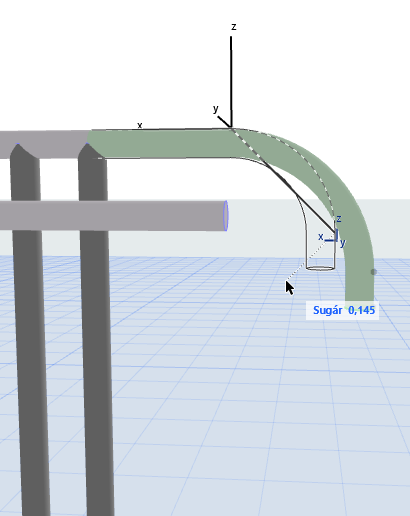

Korlátvégek grafikus szerkesztése 3D és Metszet nézetben
•Az Infótáblán és a Végződés beállításainál adhatók meg a kijelölt Korlátvég jellemzői.
Lejtős korlát: végződés geometriája

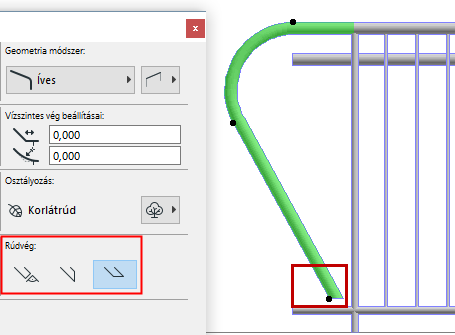

Adja meg az Infótáblán vagy a Korlát beállításainál a végződés geometriáját a lejtős korlátra vonatkozóan: merőleges, függőleges vagy vízszintes.

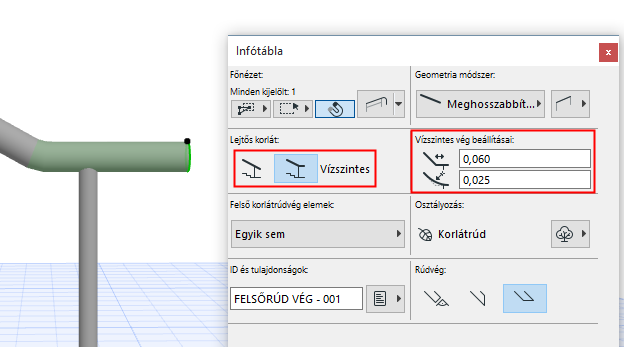

Lejtős korlátvég - Szakaszérintő vagy vízszintes
•Módosítsa ezt a beállítást, ha a lejtős korlátot vízszintes szakasszal kívánja zárni.
•Adja meg a hozzáadott szakasz hosszát, és opcionálisan a lekerekítést.
Felületek felülbírálása
A záró elem megjelenítése más felülettel.
Végelem hozzáadása a korlátvéghez
A végelem a korlát meghosszabbítással létrejött szakaszára kerül.

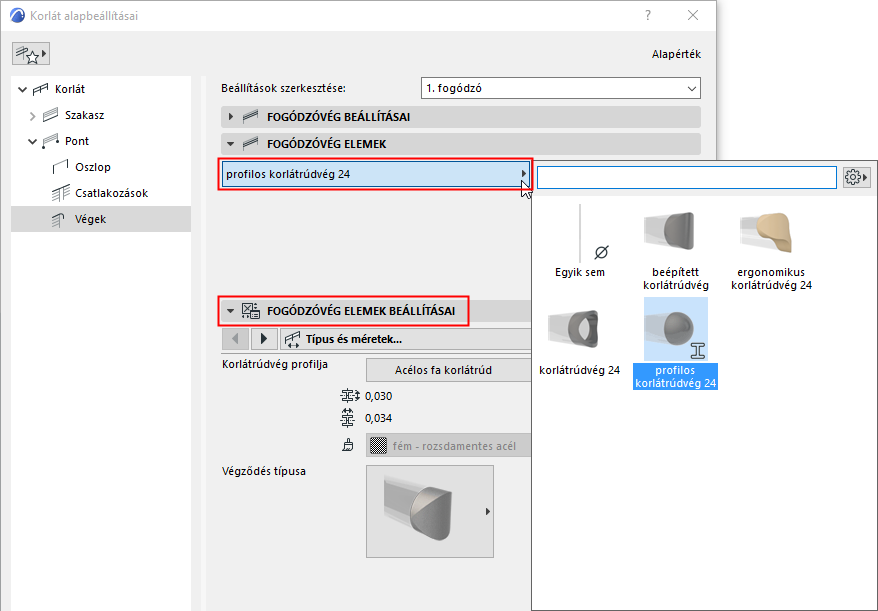

1.Szükség esetén válassza ki a Rúdvég elemek panelen a kívánt Korlátvég tárgyat.
2.Beállításához használja a Rúdvég elemek beállításai panelt.
