Áttörések megjelenítése 3D-ben

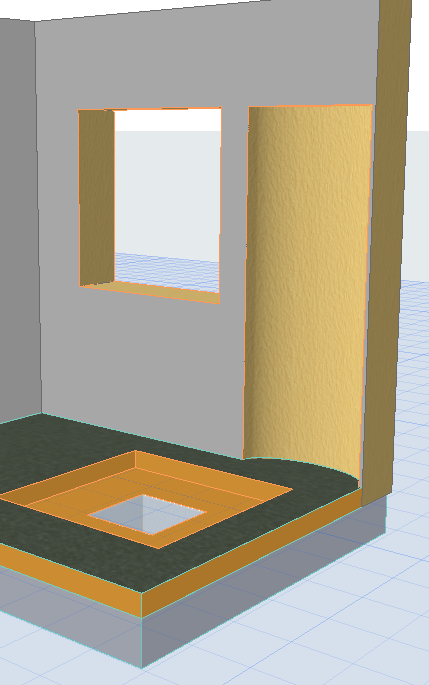

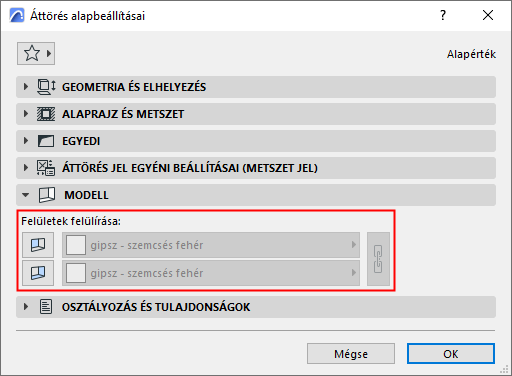

Alapértelmezés szerint: az Áttörés a fogadó elem felületét jeleníti meg, felülírás nélkül.
Áttörés felületének felülírása
Szükség esetén más felület is alkalmazható az áttörés kihúzására és/vagy végére.
•Kihúzás: az áttörés testének oldalai, ahol átmetszi a fogadó elemeket
•Végek: az áttörés lehatárolt testének egy vagy két vége, ahol az találkozik a fogadó elemmel, de nem metszi át azt (pl. bemélyedés vagy beugrás).
1.Jelölje ki az áttörést
2.Nyissa meg a Felületek felülírása vezérlőt
•az Infótáblán, vagy
•az áttörésbeállítások Modell paneljén
3.Kapcsolja be a végek felülete és/vagy a kihúzás felülete lehetőséget
4.Válassza ki a kívánt felületet a legördülő menüből.
Megjegyzés: Kattintson a lánc ikonra („Felületek összekapcsolása”), ha ugyanazt a felületet szeretné alkalmazni a végekre és a kihúzásra.

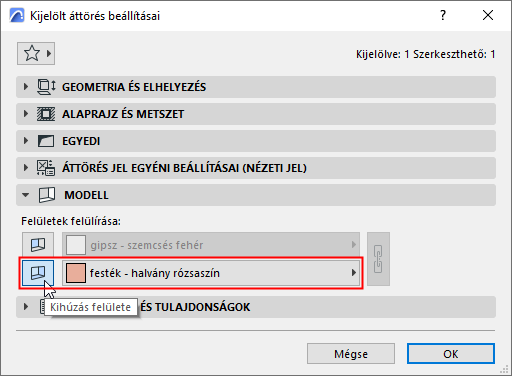

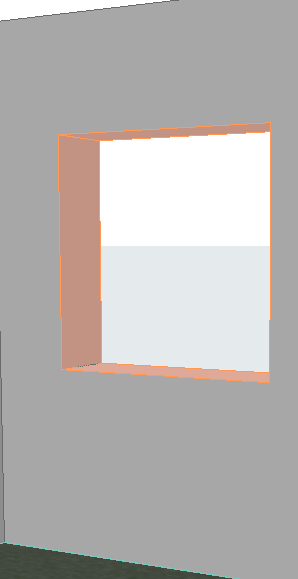

Áttörés felületének felülírása – kihúzás

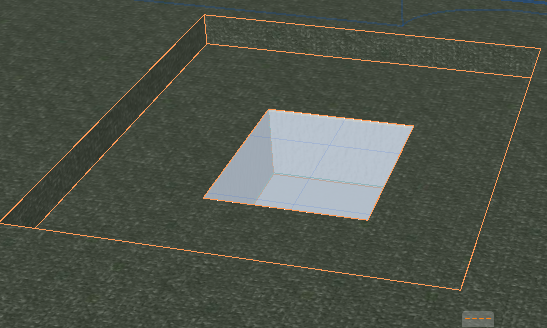

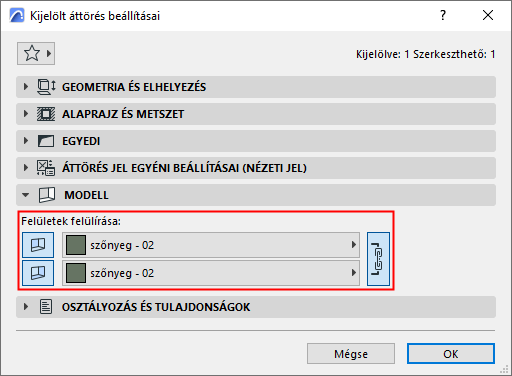

Áttörési felületek felülírása – kihúzás és vég
