Áttörés felülete a felület konszignációban

Tegyük fel, hogy van egy áttörés a falban.

Amikor felülírást rendelünk egy áttörési felülethez, az olyan, mint egy vékony festékréteg, amelynek két oldala van (mint egy tapétacsíknak).

Azaz a felületek listázásakor figyelembe kell venni, hogy ilyen esetben három lehetséges felületünk van:

•egy falfelület

•és az áttörés felületi felülírásához tartozó két oldal („tapéta”)

Attól függően, hogy mit szeretnénk listázni, ügyelni kell arra, hogy a felület konszignáció csak a kívánt felületeket vegye figyelembe. Azok a felületek, amelyeket egy „takaró” elem lefed, nem vesznek részt a konszignációban.

„Takaró” elemek létrehozásához használja a Látható felület csökkentése párbeszédablakot a Felület konszignáció elrendezési beállításainál. (lásd A felület konszignációk „látható felület” paramétere).

Lásd a példákat lent.

Példa: Az áttörés festett felületeinek listázása

Egy áttörés van a falban, és annak éleit felülírással festettük át.

Az áttörés festett felületének két oldala van (mint egy tapétacsíknak).

A konszignáció célja az áttörés felületi felülírásának listázása, de csak a látható oldalt beleértve. Ennek érdekében:

•Adja hozzá a falakat a „Látható felület csökkentése” listához (a „tapéta” nem látható oldalának kihagyása érdekében)

•Adja hozzá az áttöréseket a „Látható felület csökkentése” listához (a fal eredeti, nem átfestett oldalának kihagyása érdekében)

Példa: csak a falfelületek listázása; a nyílás egy egyszerű áttörés

A nyílás egy egyszerű áttörés, amelyet a fogadó szerkezetbe vágtak, és NINCS felületi felülírása.

Megjegyzés: ha a nyílásra nem vonatkozik felülírás, akkor annak felülete nem listázható. Azonban egy ilyen nyílás is takarhatja a fogadó elemet.

Csak a fogadó elem felületét szeretnénk figyelembe venni, a nyílást nem. Ügyeljen arra, hogy a nyílások ne úgy legyenek beállítva, hogy fedjék a fogadó elem felületeit. Ennek érdekében:

•Törölje a nyílásokat a „Látható felület csökkentése” listáról (a fal nyílást tartalmazó oldalának láthatóvá tételéhez)

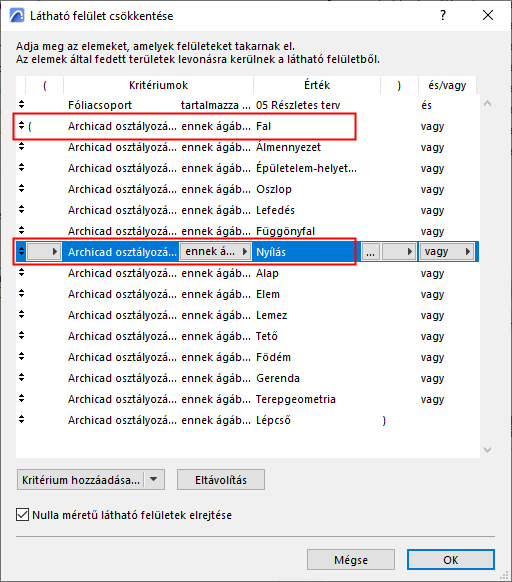

Nyílások törlése a „Látható felület csökkentése” listáról
