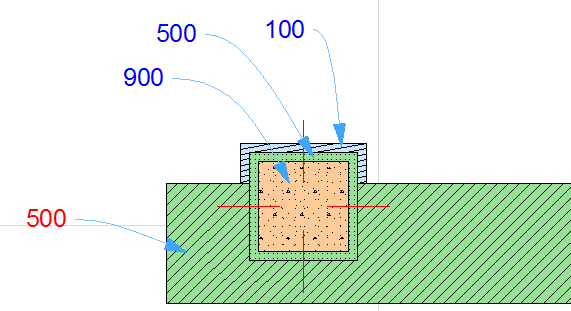

A metsződések megjelenítése az építőanyagok metszési prioritásától függ: a magasabb számúnak van elsőbbsége.
Megjegyzés: Minden építőanyaghoz külön metszési prioritás van rendelve, amely az Építőanyagok párbeszédablakban állítható be.
•Ha két egyforma építőanyag érintkezik, a rétegelválasztó vonal nem jelenik meg.
Lásd még: Elemek összemetsződése.
Oszlopok és réteges falak: Falba épített vagy Nem beépített
Az Infótábla vagy az Oszlop beállításai párbeszédpanel falba épített/nem beépített ikonjaival meghatározhatja az oszlopok és a réteges falak viszonyát.

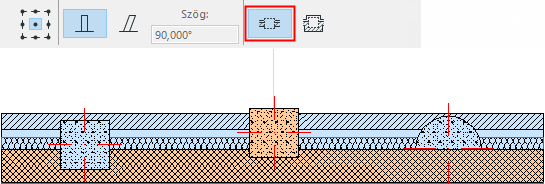

Nem beépített
A nem beépített (szabadonálló) oszlopok nem módosítják a fal alakját - csak a saját helyüket vágják ki, az összes falfelületet megszakítva.
A fal rétegei és az oszlop közötti elválasztóvonalak eltűnnek azon a helyen, ahol építőanyagaik megegyeznek.

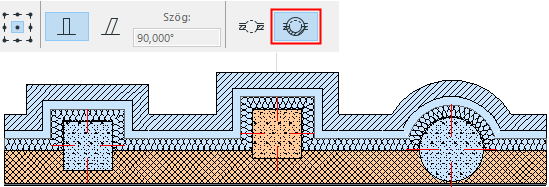

Burkolt

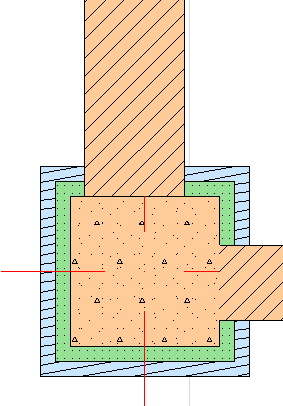

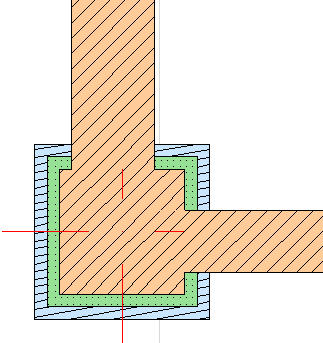

A Falba épített oszlopok az egyenes, függőleges, réteges falaknak a teherhordó rétegeit szakítják meg.
Az egyéb (mag nélküli) falfelületek körülveszik az oszlopot, megnövelve ezzel az oszlop vastagságát.
•A réteges falnak legalább egy mag felülettel és egy másik, nem mag felülettel (amely körül fogja venni) kell rendelkeznie.
•Az oszlopnak metszenie kell a réteges fal szerkezeti rétegeit.
Megjegyzés: Réteges falszerkezeteknél a teherhordó rétegek a Beállítások > Elemattribútumok > Réteges szerkezetekben definiálhatók.
•A burkolás nem elérhető a következők esetén:
–Ferde, profilos, keskenyedő vagy több szakaszból álló oszlopok
–„Burkolat” típusú burkolattal rendelkező oszlopok (lásd: Burkolat szerkezete: Mag, burkolat vagy egyéb)
–Íves, ferde vagy sokszögű falakat metsző oszlopok
–Szögletes végű oszlopok

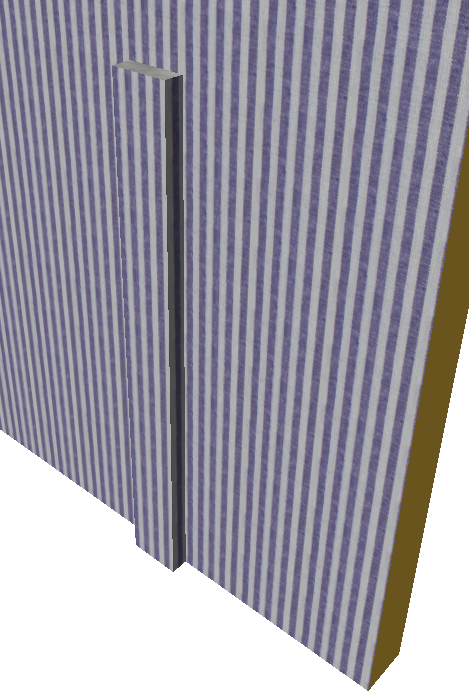

Burkolt oszlopok megjelenítése 3D-ben
3D-s nézetben a Falba épített építési módszerrel elhelyezett oszlopok átveszik a csatlakozó falak felületét, abban az esetben is, ha a fal nem réteges fal, és ha nincsenek beállítva falfelületek, melyek ténylegesen körülveszik az oszlopokat.
A nem beépített oszlopok megőrzik saját felületeiket 3D-ben.
Az oszlopok tetővé vagy héjszerkezetté bonthatók.
Lásd Elemek vágása tetővel vagy héjszerkezettel.
Az oszlopot egyszerű tetővel vághatja el.
Lásd Elemek vágása egyszerű tetővel.
Használja az Elemek födémhez igazítása parancsot az oszlopok alattuk és/vagy fölöttük elhelyezkedő födém(ek) adott szintjeihez való igazításához.
Lásd Elemek födémhez igazítása.
Helyiségen belül található oszlopok esetén:
Lásd Viszony a helyiségekhez.
