Több szakaszból álló Gerenda létrehozása
Állítson össze egy gerendát, amely több olyan szakaszból áll, amelyek között beállítható „Csatlakozás” összetevő található.
Gerendaszakaszok létrehozhatók a Beállítások párbeszédpanelen vagy grafikus műveletekkel. A két eljárást az alábbiakban mutatjuk be.
Megjegyzések:
–Minden egyes szakasz rendelkezik saját Osztályozások és Tulajdonságok beállításokkal, valamint saját elem ID-vel (elemazonosítóval). A kategóriák meghatározásait (pl. Átépítési állapot) a program azonban az elemek szintjéről veszi át.
–A Feltétel alapú kiválasztás, Címkék, Infótábla, Interaktív elemkonszignáció mezők és Méretezések/Címkék szakaszspecifikus adatokat is használhatnak.
A Gerendabeállítások használata

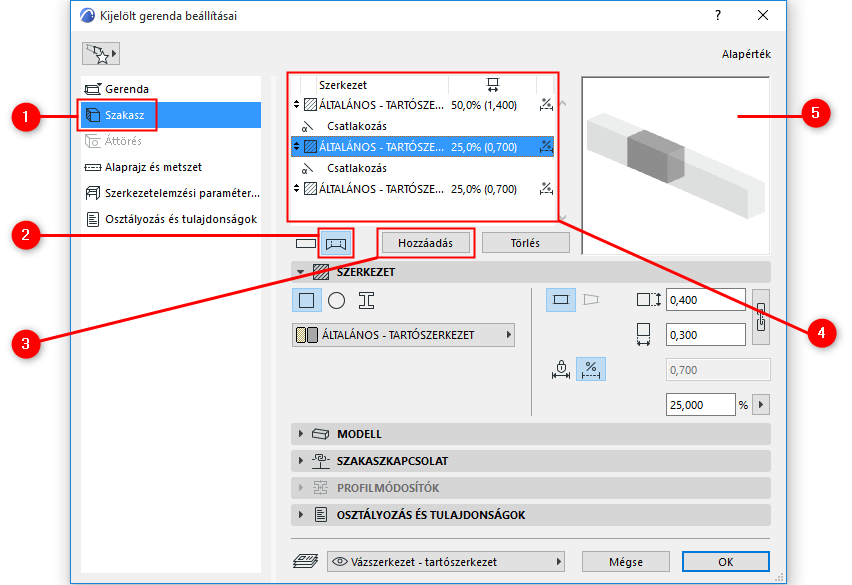

1.Nyissa meg a Gerenda beállításokat, majd a Szakasz oldalt.
2.Kattintson a Több szakaszból álló gerenda ikonjára.
3.Kattintson a Hozzáadás lehetőségre a szükséges mennyiségű szakasz hozzáadásához.
–Minden szakasz közé automatikusan egy „Csatlakozás” összetevő kerül.
4.A szakaszok és a csatlakozások megtekintéséhez nyissa meg a Szerkezet listát. A szerkesztéshez jelöljön ki egy vagy több elemet.
5.Tekintse meg az előnézetet. A listában éppen kijelölt szakasz ki van emelve.
Több szakaszból álló gerenda
Grafikus létrehozás
1.Válassza ki a Gerendát a 3D ablakban.

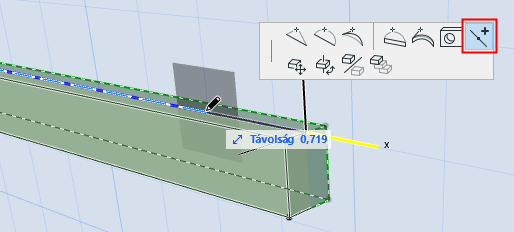

2.Válassza a Szakasz szétvágása lehetőséget a gerendatengelyhez tartozó mozgó palettán.

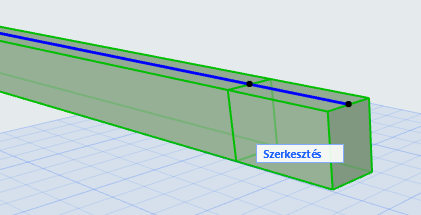

3.Kattintson a gerenda tengelyének tetszőleges pontjára: a program ennél a pontnál szakaszokra osztja a gerendát. Több szakasz készítéséhez ismételje meg a műveletet.
•A szakasz hosszának grafikus módosításához mozgassa a csatlakozásokat:
Lásd Csatlakozási szög forgatása.
•A szakaszok egyenként és grafikusan történő szerkesztéséhez használhatja a Szerkesztő módot.
Lásd Szerkesztő mód több szakaszból álló oszlopok esetén.
•Az egyes szakaszok tulajdonságainak meghatározásához használja a Beállítások párbeszédpanelt.
