Gerenda eszköz beállításai: Előnézet és elhelyezés
A Gerenda beállításai párbeszédpanel öt oldalból áll.
Az Előnézet rész minden oldalon elérhető, és segítségével megtekinthető a módosított beállítások hatása. Több szakaszból álló gerenda esetén az Előnézet részben láthatók a Szerkezet beállításai.

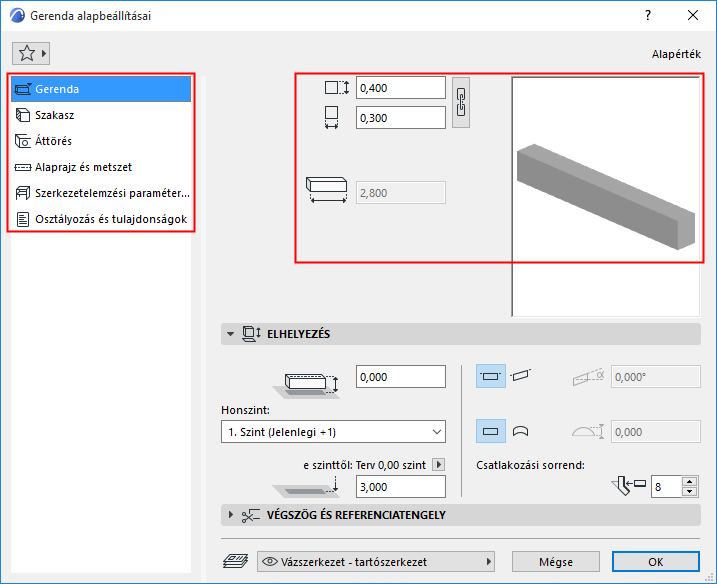

Az oldalak között a bal oldali fastruktúra segítségével navigálhat:
Egyszerű (egy szakaszból álló) gerenda esetén adja meg annak geometriai értékeit:
Gerenda szélessége/magassága
•A lánc ikonnal ugyanazt az értéket rendelheti hozzájuk.
Gerenda hossza
•Alapértelmezett (szakasz) hossz

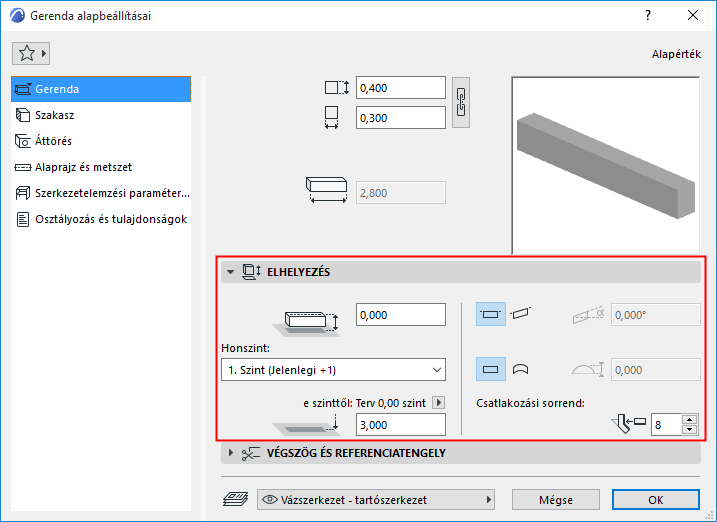

Távolság a honszinttől
A gerenda referenciatengelyének eltolása a honszinttől.
Honszint
Lásd Honszint.
Referenciavonal magassága [a referenciaszinttől]
Meghatározza a Gerenda referenciatengelyének aktuális magasságát a hivatkozási szinttől számítva (alapértelmezés szerint a hivatkozási szint a Terv 0,00 szint).
Ferde gerendák esetén ezt a magasságot a program a gerenda referenciatengelyének kezdőpontjától méri.
Szükség esetén a nyílra kattintva tudja módosítani a hivatkozási szintet.
Megjegyzések:
–A referenciaszintek a Beállítások > Terv beállításai > Referenciaszintek menüben állíthatók be.
–Ez az érték nem határoz meg kapcsolatot, hanem egy számított érték. Ha megváltoztatja a referenciaszintet, a gerenda helye nem változik meg.
További részleteket a szintekről ld. Referenciaszint alapbeállítások
Vízszintes vagy ferde
Lásd Ferde Gerenda létrehozása.
A gerenda geometriája a Z irányban.
•Függőlegesen íves gerenda esetén adja meg az Ív/Húr magasságát.
Lásd Gerenda függőleges görbítése.
Csatlakozási sorrend
A Csatlakozási sorrendben magasabb számú elemek elsőbbséget élveznek az alacsonyabbakkal szemben.
A Csatlakozási sorrend akkor releváns,
•amikor két olyan gerenda találkozik, melynek építőanyaga azonos prioritású,
•amikor 3 vagy több gerenda találkozik egy csomópontban: a csatlakozási sorrend határozza meg, hogy melyik két gerenda csatlakozik elsőként.
