A 2D modellablakban elhelyezett új elem a honszintjének szintjére kerül (plusz vagy mínusz az opcionálisan beállított eltolás).
Minden szerkezeti elem és tárgy típusú elem fizikailag kapcsolódik a honszintjéhez, és azzal együtt mozgatható.
•Az új elem honszintjét az alaprajzon az Eszköz beállításai párbeszédablakban lehet megadni. Alapértelmezett beállításként ez az aktuális szint, de ettől eltérő honszint is választható. Az új elem minden esetben a honszintjén lesz elhelyezve.
•Ha az elemet a 3D ablakban helyezi el, a honszint az elem magasságának függvénye: az elem elhelyezésekor az elem alsó magasságához legközelebb eső szint lesz a honszint. (Ha a 3D ablak aktív, a Honszint vezérlő és az Alapértelmezett eszközbeállítások párbeszédablak Eltolás a honszinthez képest mezője szürke. Azonban az alsó magasságnak a Terv 0,00 szintjétől való távolsága megadható az Eszköz beállításai párbeszédpaneleken.)
•Ha módosítja az elem honszintjét (pl. 0. szintről az 1. szintre), az elem helyzete megváltozik, azaz az új honszintjére kerül (0. szintről az 1. szintre).
Megjegyzés: A régebbi Archicad verziókkal való kompatibilitás érdekében a honszint úgy is módosítható, hogy az elem helyzete nem változik. Lásd Honszint újradefiniálása.
•Ha egy másik szintre helyezi az elemet (az Emelés paranccsal), az elem honszintje alapértelmezett beállításként úgy változik, hogy megfeleljen az elem új pozíciójának. (Lásd Honszint módosítása magasság alapján.)
•Ha magát a honszintet módosítja (újradefiniálja az emeletszintet a Szintek beállításánál), a kapcsolt elem a honszinttel együtt mozog (az esetlegesen megadott eltolás betartásával).
•Ha törli az elem honszintjét, az elem is törlődik!
A honszint egyéb funkciói:
•A honszint segítségével meghatározható, hogy az elem mely része legyen megjelenítve, az Eszköz beállításai párbeszédpanel Megjelenítés ezen szinteken vezérlőjével. (LásdMegjelenítés ezen szinteken.)
•A honszint használható a listázási feltételekben.
Honszint meghatározása (alaprajzon elhelyezett elemek)
Mielőtt lehelyez egy új elemet az Alaprajzon, tegye a következőket:

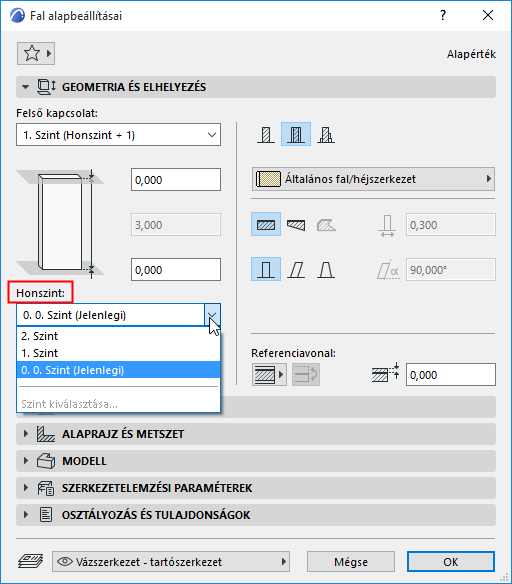

Az elemhez tartozó Eszköz beállításai párbeszédpanelen vagy annak Infótábláján válassza ki azt a honszintet, amelyre helyezni kívánja az elemet az alaprajzon.
•Alapérték: Az aktuális szint lesz az elem honszintje.

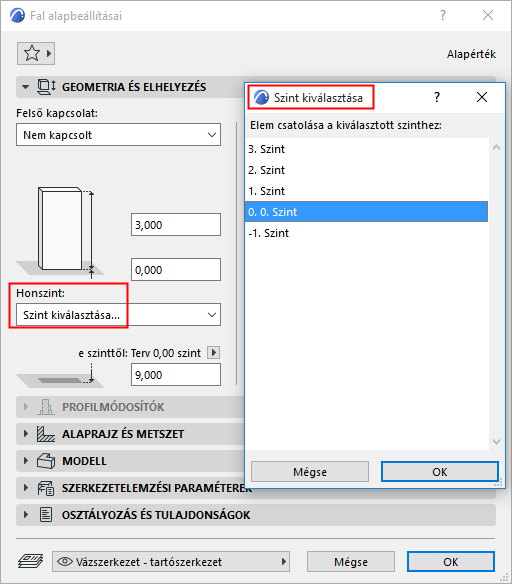

•Ettől eltérő szint is választható a felugró ablakból, vagy amennyiben a lista nem teljes a túl sok szint miatt, kattintson a Szint kiválasztása opcióra a szintek teljes listájának megjelenítéséhez. Válasszon ki egy szintet, amelyre a szintet helyezni kívánja – ez lesz a honszint.

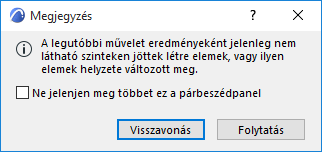

Ha az aktuális szint a 0. szint, de Ön a 2. szintet választja. honszintként, az új elem a honszintjére lesz helyezve (azaz a 2. szintre), és nem az aktuális szintre. Erről egy üzenet tájékoztat.
Bár az elemek „követik” a honszintjüket, azaz ha megváltoztatja egy elem honszintjét, az elem az új honszintre kerül, lehetőség van arra, hogy az elemet egy másik szinthez csatolja úgy, hogy az elem fizikailag továbbra is az eredeti szinten marad.

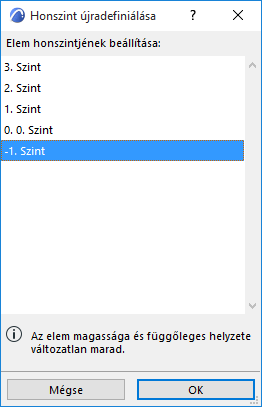

A kijelölt elem honszintjének módosításához használja a Szerkesztés > Elembeállítások > Honszint újradefiniálása parancsot. Az elem helye akkor sem módosul, ha a honszintje módosul.
A kiválasztott elemeknél ez a parancs a helyi menüből is elérhető.
Honszint a 3D-s ablakban
Ha az elemet a 3D ablakban helyezi el, a honszint nem a Beállítások párbeszédpanel alapján lesz meghatározva (ahol a vezérlő szürkén látható), hanem a magasság szerint – azaz az elem elhelyezésekor az elem referenciapontja alatt lévő szint alapján.
Megjegyzés: Héjszerkezet esetén ez a referenciapont a héjszerkezet rajzolásakor használt első pont (nem pedig a legalsó pont).
Honszint módosítása magasság alapján
Ha egy elhelyezett elemet egy másik szintre mozgat, az elem honszintje is változhat úgy, hogy egyezzen az elem új helyével.
Az elem emelésekor a Követőben látható „Magasság szerint” szöveg azt jelzi, hogy a honszint módosul annak érdekében, hogy egyezzen az elem új magasságával:
Segítségül megjelenik egy szerkesztővonal, amely a szint helyzetét jelzi, és megkönnyíti az elem elhelyezését.
Ha egy másik, az elem magasságától független honszintet kíván választani a kijelölt elemhez, használja a Követő vezérlőket:

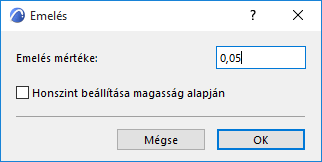

Hasonlóan, a 2D vagy a 3D ablakokban egy elem honszintjét automatikusan visszaállíthatja, amikor a magassága megváltozik, ha az Emelés vagy Sokszorozás parancsokat használja a Honszint beállítása a magasság alapján jelölőnégyzet bejelölése mellett:
Ha a jelölőnégyzetet üresen hagyja, az elem honszintje az eszközbeállításokban (Infótábla) megadott érték marad, a magasság változástól függetlenül.
Lásd még Elemek emelése és Elemek.
