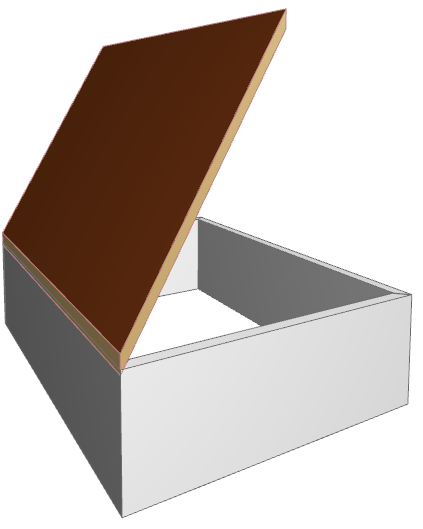

Egyszerű tető létrehozása az Alaprajzon

Megjegyzés: Az új tető rajzolásán felül (a folyamatot lásd lent) kiválasztható egy összetett tető, és felosztható több egyszerű tetőre a Szerkesztés > Átalakítás > Felosztás egyszerű tetőkké vagy a Tervezés > Tető extrák > Felosztás egyszerű tetőkké paranccsal.

1.Válassza ki a Tető eszközt.

2.A Tető beállításokban vagy az Infótáblán állítsa be a tető fő paramétereit (pl. lejtés, felületek).

3.Válassza az Egyszerű szerkesztési módszert az Infótábláról vagy a Tető beállításokból.

4.Válasszon egyet az Infótáblán található három geometriai módszer közül (Poligon, Téglalap, Elforgatott téglalap)

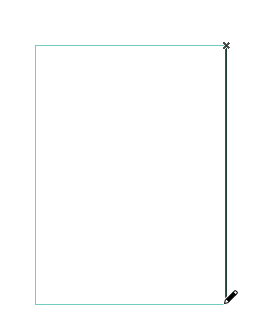

5.Az Alaprajzon kattintson kétszer a tető alapvonalának megadásához.

Legtöbb esetben azt szeretnénk, hogy a tető alapvonala egybeessen valamelyik födém vagy fal referenciavonalával.

6.Megjelenik a szem kurzor. Kattintson az alapvonal azon oldalára, ahonnan fel kell emelkednie a tetőnek (illetve negatív tetőlejtés esetén: ahonnan le kell ereszkednie a tetőnek).

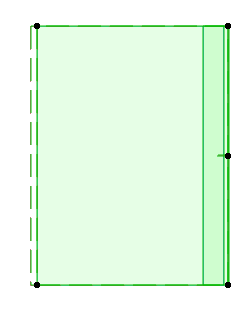

7.Sorban rákattintva a tető minden egyes új csomópontjára, megrajzolhatjuk a tető körvonalát. Vagy használja a Varázspálca funkciót: kattintson egy meglévő elemre a tető kontúrjaként való használathoz.

Lásd még: Varázspálca.
