Két különálló nyeregtető egymásra vágásával jön létre.

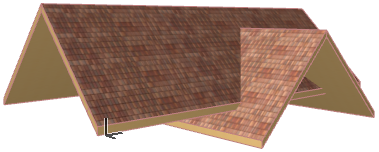

1.Először hozzon létre két tetőt, melyeknek mindkét vége orommal van lezárva, majd helyezze őket egymásra, az alábbi módon:
A nyeregtető létrehozását lásd Nyeregtető.
A homlokzatvonal magasságát minden tetőnél szükség szerint beállíthatja a megfelelő tetőgeometria elérése érdekében.

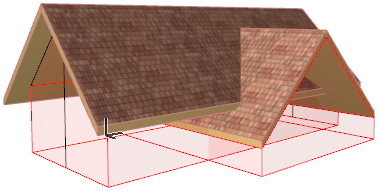

2.A vágás végrehajtása előtt tegye láthatóvá a vágótesteket a Nézet > Megjelenítési lehetőségek a képernyőn > Vágótestek menüpontban. Ez megmutatja, hogy a tetők hogyan metszik el egymást.

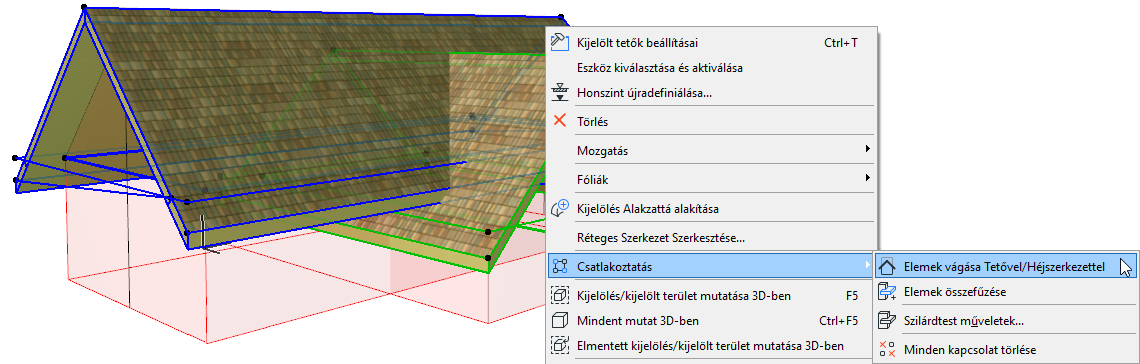

3.Jelölje ki mindkét tetőt. A helyi menüből válassza a Csatlakoztatás parancsot, majd az Elemek vágása tetővel/héjszerkezettel parancsot (a szokásos eszköztárban is elérhető).

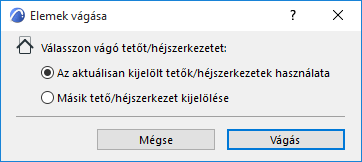

4.Mivel azt szeretné, hogy mindkét kijelölt tető vágjon, a megjelenő párbeszédpanelen hagyja a beállítást, ahogyan van, majd kattintson a Vágd parancsra.

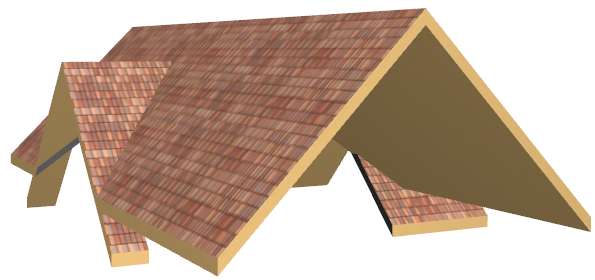

5.Tekintse meg az eredményt. Látható, hogy bizonyos részek kimaradtak a vágásból.

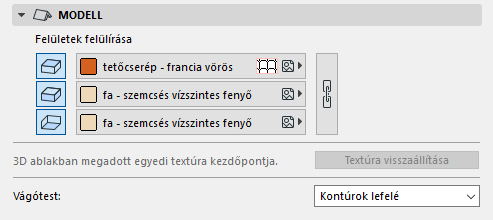

Ennek az az oka, hogy a vágótest mindkét tető esetében az alapvonalon belüli rész, és lefelé tart - ez a Tető beállítások párbeszédpanel Modell panelén adható meg:
Ezért a vágott tetőknek minden olyan része, amely a vágótesten kívül esik, nem lesz levágva.

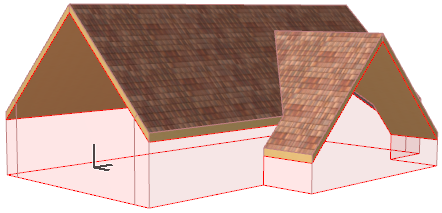

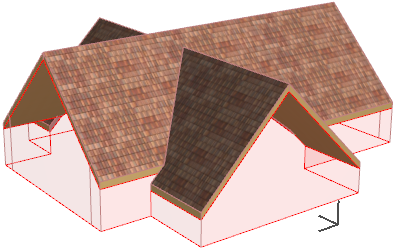

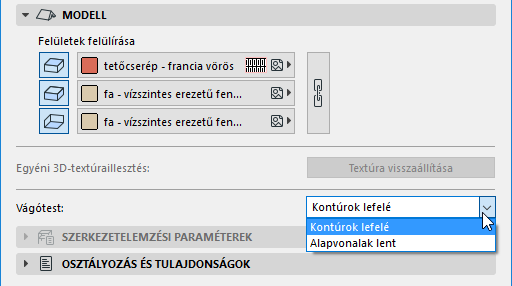

6.Ennek kijavítására egyszerűen módosítsa mindkét tető vágótest definícióját a következőre: „Kontúrok lefelé”. Tekintse meg, hogyan változik a vágás geometriája.
Nem kell újra végrehajtani a Vágd parancsot; a vágási kapcsolat automatikusan frissül.
Lásd még: Több kijelölt elem vágása: Automatikus vágás.
