Több kijelölt elem vágása: Automatikus vágás
Az automatikus vágás munkafolyamatot akkor használja, ha több kijelölt elemet szeretne egymásra vágni az alapértelmezett vágási logika használatával, és nem szeretné megadni, hogy mely darabok maradjanak meg és melyeket távolítsa el a program, valamint hogy melyik tető vagy héjszerkezet végezze el a vágást.
Speciális esetekben differenciáltabb munkafolyamatért lásd: Elemek vágása tetővel: manuális vágás.
A hagyományos elemvágási parancsot lásd: Elemek vágása ollóval.
Az alapértelmezett vágási logika a következő módon működik:

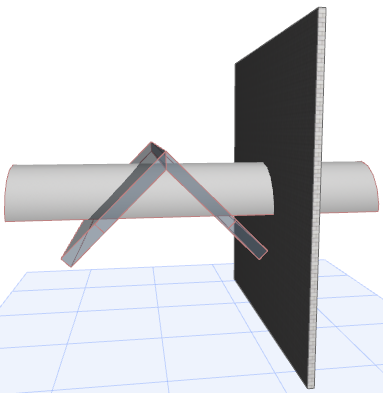

1.Jelöljön ki több elemet, melyek egy vagy több tetőt vagy héjszerkezetet tartalmaznak.

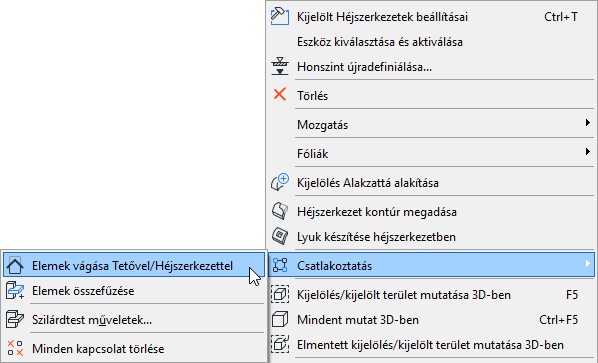

2.Kattintson a Tervezés > Csatlakoztatás > Elemek vágása tetővel/héjszerkezettel parancsra (használhatja a helyi menüt vagy a szokásos eszköztárat is).
3.Az Elemek vágása párbeszédpanelről válassza az alapértelmezett Tetők/héjszerkezetek használata az aktuális kijelölésből lehetőséget, majd kattintson a Vágás parancsra.

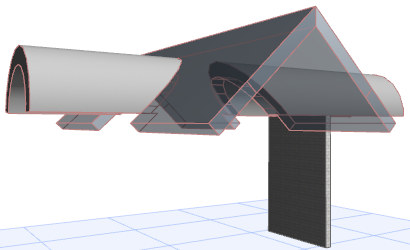

4.A program a kijelölésben szereplő összes tetőt és héjszerkezetet felhasználja egymás és a többi kijelölt modellelem vágására, a következő módon:
•A tetők és héjszerkezetek vágják egymást, így az elemeknek minden olyan része eltávolításra kerül, amely a másik vágótestén belülre esik. Azaz a külső oldal marad meg; a belső oldalon található részeket a program levágja. (A levágott tetők és héjszerkezetek közötti metszési prioritást ezek építőanyaga határozza meg.)
•Az érintett tetők és héjszerkezetek vágótestei egyetlen vágótestben egyesülnek.
•Ez az egyesült vágótest vágja a továbbiakban a nem tető és nem héjszerkezet jellegű modell elemeket (pl. falakat) úgy, hogy ami a tető/héjszerkezet szerkezetén kívül esik, azt a program eltávolítja.
A folyamat automatikusan és azonnal lezajlik, minden további felhasználói beavatkozás nélkül.
Lásd az alábbi leírásokat:
