Elemek egyesítése: tetők, héjszerkezetek, alakzatok
A Csatlakoztatás > Elemek egyesítése paranccsal engedélyezheti a prioritás szerinti metszést tetszőleges számú tető, héjszerkezet, alakzat és egyéb elem között. (Az összevont elemek közül legalább egynek tetőnek, alakzatnak vagy héjszerkezetnek kell lennie.)
Megjegyzés: Ehelyett használhat tetőt vagy héjszerkezetet egyéb elemek levágásához (az egyszerű összefűzés helyett): ezzel a módszerrel is csatlakoztathatja a tetőket/héjszerkezeteket prioritás szerint, valamint elvégezheti a célelem fizikai levágását.
Lásd Elemek vágása tetővel vagy héjszerkezettel.
Példa az elemek összefűzésére

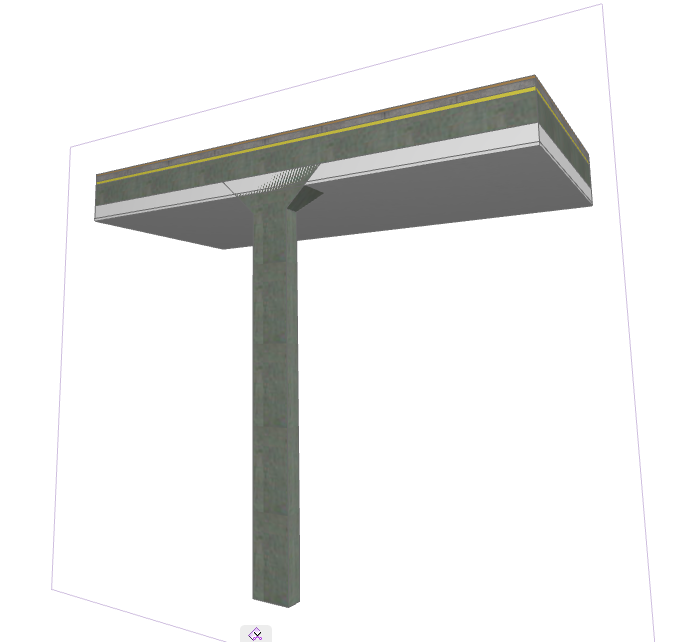

1.Tegyük fel, hogy van két ütköző szerkezeti elemünk, egy alakzat és egy réteges födém.
2.Jelölje ki az alakzatot.

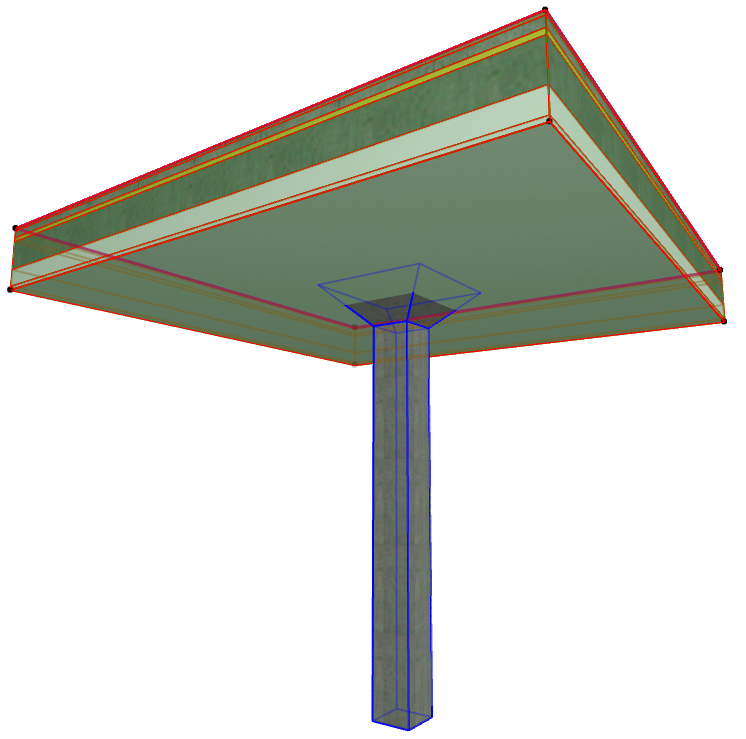

3.Használja a Tervezés > Csatlakoztatás > Elemek egyesítése parancsot. Most ki kell választania az elemet, amelyet össze kíván vele fűzni.

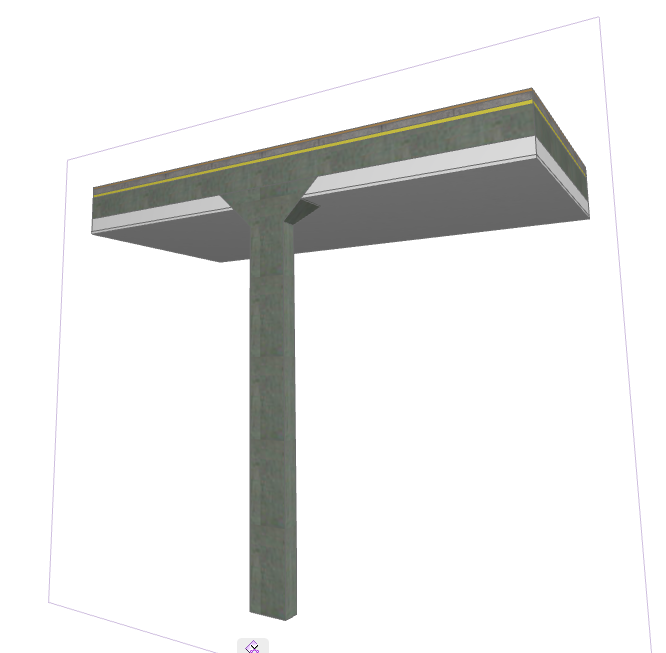

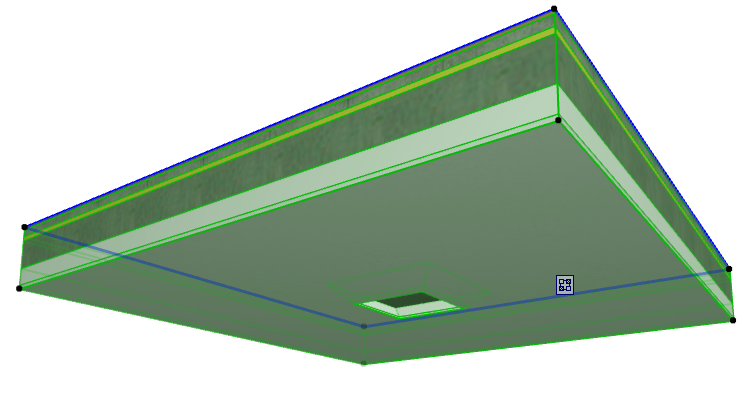

4.Kattintson a célelemre. Megtörtént a két elem összefűzése, a prioritás szerinti rétegmetszés szabályai szerint.
Megjegyzés: Mindkét elem kiválasztható a Tervezés > Csatlakoztatás > Elemek egyesítése parancs használata előtt. Ebben az esetben nem kell több elemet megadnia, és az összefűzés egy lépésben lezajlik.
További általános információért a szerkezeti elemek közötti metsződésekről (csomópontokról):
Lásd Elemek összemetsződése.
További információért az összevont elemek kezeléséről:
