Átépítési állapotra szabott nyílászárók: példák a felülírásra

Példák a felülírással megjelenített ablakkal ellátott falak alapértelmezett megjelenítésére:

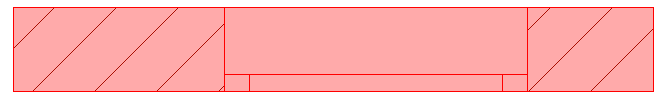

ÚJ fal piros színnel (-> ÚJ esetében az ablak szintén piros, nincs bontás)

BONTANDÓ fal sárga színnel (-> BONTANDÓ esetében az ablak szintén sárga)

Ablak ÁTHELYEZVE jobbról balra

A módosított elemek Átépítés funkcióval történő kommunikációjához - mint például egy áthelyezett ablak - az ablakot kétszer kell modellezni: először az eredeti helyén, majd az új helyén.

Jelölje ki az eredeti ablakot és állítsa be a Bontandó átépítési állapotot. Figyelje meg, hogy az ablakkeret sárga (bontva lesz), de a mögötte lévő fal piros (újra lesz építve).

Jelölje ki az ablakot az új helyén, és állítsa be az Új átépítési állapotot. Figyelje meg, hogy az ablakkeret piros (új építés lesz), de a mögötte lévő fal sárga (bontva lesz, hogy helyet adjon az ablaknak).

Az esetleges átfedések (az ablak régi helyei között) fehér színnel jelennek meg.

•A jobb oldali sárga ablakkeretet bontani kell. A piros rész - a korábbi ablaknyílás - új fal.

•A bal oldalon: a sárga falrészt bontani kell, hogy legyen helye a nyílásnak. A piros keret az új keret.

•Középen: a fehér rész a nyílás része volt korábban, és később is a nyílás része marad.

Lásd még: „Nyíláskitöltés kontúrok bontottként” itt: Átépítési szűrő további beállításai.
