Alaprajzi megjelenítés (Elembeállítások)
Fal, gerenda, oszlop, tető, héjszerkezet, alakzat esetén van jelentősége.

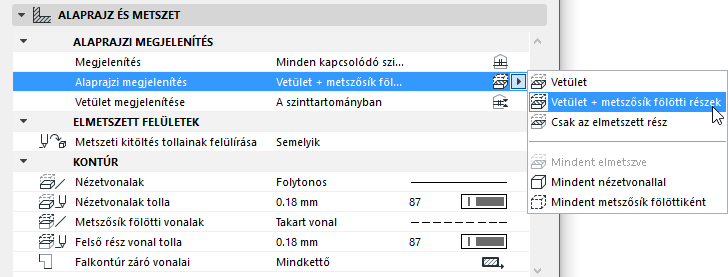

Használja az Alaprajzi megjelenítés legördülő menüt, amely az adott elem Eszköz beállítások párbeszédablakának az Alaprajz és metszet panelén található.
A lehetőségek elemenként eltérnek.
Vetület + metszősík fölötti részek
Az elem 3D modelljének elvágott részét (tehát az alaprajzi metszősík szintjén elvágott részét) valamint az alaprajzi metszősík fölötti, illetve az el nem metszett részét jeleníti meg (fentről lefelé haladva).
Megjegyzés: ez az alapértelmezett beállítás a ferde és összetett falak és oszlopok, valamint az összes tető és gerenda megjelenítésére.
Vetület
Megmutatja az elem 3D modelljének metszett részeit, plusz az el nem metszetteket (lefelé haladva).
Ha valamelyik „vetületi” lehetőséget választja (Vetület plusz vetület feletti részek vagy Vetület), akkor a Vetület megjelenítése beállításokkal meghatározhatja a vetület kiterjedését is.
További részleteket lásd Vetület megjelenítése.
Csak az elem elmetszett részeit mutatja úgy, ahogy az alaprajzi metszősík elmetszi őket. (Szerkezeti elemekhez elérhető, ajtókhoz vagy ablakokhoz azonban nem.)
További absztrakt ábrázolási lehetőségek is rendelkezésre állnak:
Mindent elmetszve
(Csak egyszerű egyenes falak, áttörések, valamint függőleges vagy összetett oszlopok esetén elérhető.)
A teljes alaprajzi vetítés metszetként jelenik meg, az elmetszett vonalak és metszeti kitöltések jellemzőivel, függetlenül az elem függőleges helyzetétől.
Ez az opció csak akkor elérhető, ha a Megjelenítési szint lehetőség be van állítva a Csak a honszinten értékre. Az Alaprajzi vágósík beállítások nem hatnak ezeknek az elemeknek a megjelenítésére.
Mindent nézetvonallal

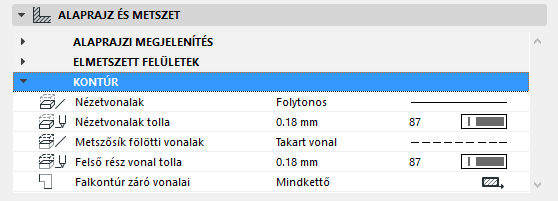

A teljes elem metszés nélküli körvonalai látszódnak. (A „vágatlan” tulajdonságokat az egyes elemekre a hozzájuk tartozó Beállítások párbeszédpanel Alaprajz és metszet panelén, a „Kontúr” vezérlőkkel lehet beállítani.)
Mindent metszősík fölöttiként
A teljes elem körvonala a fejmagasság fölötti rész jellemzőivel jelenik meg. (A „felső rész” tulajdonságokat az egyes elemekre a hozzájuk tartozó Beállítások párbeszédpanel Alaprajz és metszet panelén, a „Kontúr” vezérlőkkel lehet beállítani.)
