3D dokumentum: Alaprajzi vetítés
Ez a 3D dokumentumtípus az alaprajz kivetítésével hozható létre. A vetítés meghatározásához adja meg a 2D-s metszősík magasságát és a vetítési irányt (felfelé, azaz a plafon felé, vagy lefelé, azaz a padló felé). Ez például akkor hasznos, ha egy födémterven vagy egy mennyezeti terven kell megjeleníteni a tartószerkezeteket. Továbbá bemutatóhoz/belső kivitelezési tervhez használt, színezett alaprajzi nézetek készítésére is használhatja.

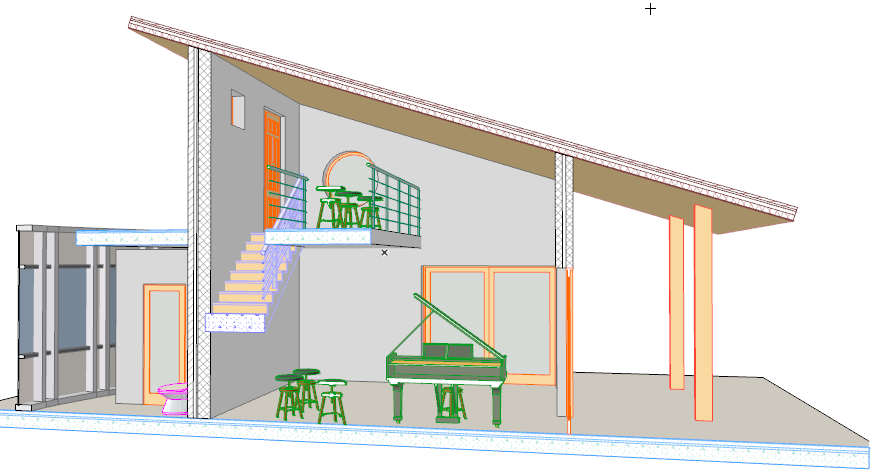

3D dokumentum: 3D Vetítés
Ennek a 3D dokumentumnak a forrása a 3D ablakban található. A 3D ablakban történő megjelenítést befolyásoló paraméterek és beállítások (pl. vetítés, elemek szűrése/kiválasztása) a 3D dokumentum megjelenését is meghatározzák.

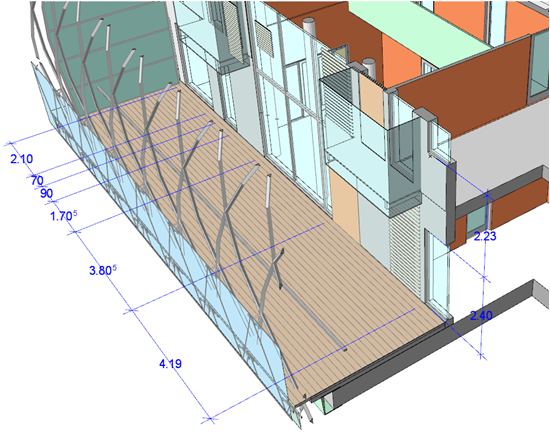

Méreteket egyszerűen hozzáadhat a méretező eszközökkel és egyes, csak 3D dokumentumokhoz elérhető méretező eszközökkel.
A 3D dokumentum nézőpontja
A 3D dokumentum olyan nézőpont, amely a Navigátor Terv térképen jelenik meg.
A 3D dokumentumok a Mininavigátor eszközsáv Ugrás parancsával, az Ablak > Navigálás > 3D dokumentumok menüből, illetve az Ablak menüből is elérhetők.
A 3D dokumentum számos tekintetben azonos a Metszet nézőponttal: szerves része a modellnek, és modellelemei az állapottól függően automatikusan vagy manuálisan kerülnek újraépítésre.
A 3D dokumentumban kiválaszthatja a modell egyes elemeit, és megnyithatja a beállításaikat tartalmazó párbeszédpanelt, azonban nem szerkesztheti őket grafikusan, és nem hozhat létre új modellelemeket.
