A Részletrajz eszközzel a modellből Részletrajz nézőpont hozható létre, Részletjelet elhelyezve a következő ablakok valamelyikében: Alaprajz; Metszet; Homlokzat; Falnézet; 3D dokumentum; Munkalap; Részlet ablak. Ezenkívül hivatkozott Részletjelek helyezhetők el vele egy adott nézőpontra, nézetre vagy rajzra való hivatkozásként.
A Részletjel (egy GDL tárgy) a Részletrajz beállítás párbeszédablakban megadottak szerint jelenik meg. Mód van független Részletrajz létrehozására is jellel vagy anélkül.

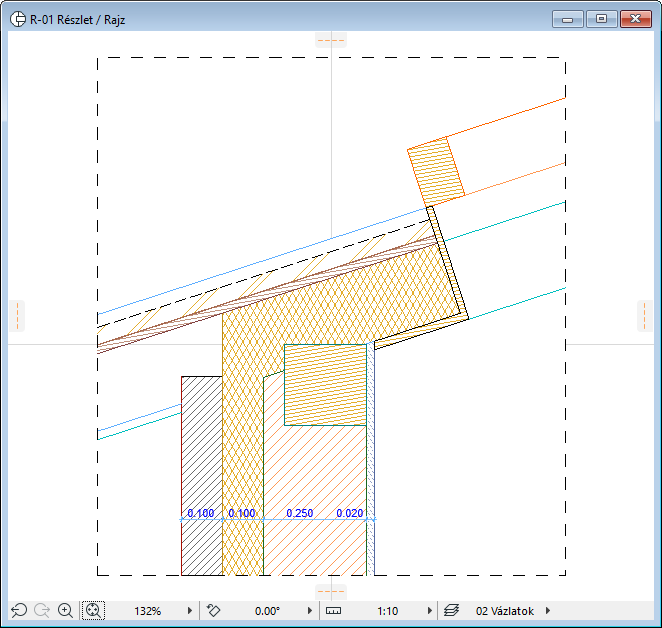

A Részletrajz nézőpontok külön Részletrajz ablakban jelennek meg, és szerepelnek a Navigátor Terv térképén.
A terv létező elemeiből létrehozott Részlet nézőpontok csak az adott elemek 2D másolatai. A nézőpontok frissítéskor tükrözik a terv változásait. A Részletrajzhoz további 2D-s elemeket, szövegeket, címkéket és tárgyakat is hozzá lehet adni.
A végleges vetület elkészítése előtt célszerű lehet a Részletrajz finombeállítása. Azonban gyakran előfordulhat, hogy a modellből létrehozott, „szétbontott” 2D elemek felesleges elemeket (vonalszegmenseket, átfedéseket vagy felesleges kitöltéseket) tartalmaznak, amelyek megnehezítik a szerkesztést. A szerkesztés megkönnyíthető, ha az ablakban kijelölt elemekre elsőként a Vonalas rajz és a Kitöltések egységesítése funkciókat alkalmazza.
További részleteket lásd Vonalak és kitöltések egységesítése a rajzablakokban.
Ha a Részletrajzot egy külön ablakban szeretné megjeleníteni, kattintson kétszer a részlet nézet nevére a Navigátorban.
