Részleges szerkezetmegjelenítés beállítások: Elemekre gyakorolt hatás
Ez az oldal elemspecifikus információkat tartalmaz a Részleges szerkezetmegjelenítés hatásáról.
Oszlopok részleges szerkezetmegjelenítésnél
Helyiségek és részleges szerkezetmegjelenítés
Alaprajzi fedő kitöltések részleges szerkezetmegjelenítésnél
Méretezések részleges szerkezetmegjelenítésnél
Részlegesen megjelenített elemek összemetsződései
Oszlopok részleges szerkezetmegjelenítésnél
Az egyes burkolatok megadhatók „Mag”, „Felület” vagy „Egyéb” meghatározással az Oszlop eszköz beállításainál.
Lásd Mag és burkolat.
Falak által „körbevett” oszlopoknál: a körülvevő falak nem jelennek meg, ha a csak teherhordó megjelenítést alkalmazza.
Helyiségek és részleges szerkezetmegjelenítés
Bármely részleges megjelenítés van érvényben, az a helyiségekre nem vonatkozik: a program azokat a helyiségeket, amelyek túlnyúlnak egy „belső élig”, a körülvevő szerkezeti elem „burkolat” összetevőjét is belefoglalva számítja ki, még akkor is, ha a burkolatok az aktuális részleges szerkezetmegjelenítési beállítások szerint rejtve vannak.
Alaprajzi fedő kitöltések részleges szerkezetmegjelenítésnél
A Részleges szerkezetmegjelenítésnek nincs hatása a fedő kitöltésekre.
Ha fedő kitöltést rendelt hozzá bármely réteges elemhez vagy összetett elemhez (amely lehet tető, födém vagy felületháló), akkor a fedő kitöltés - tekintet nélkül az érvényben lévő részleges megjelenítési lehetőségre - meg fog jelenni.
Megjegyzés: A fedő kitöltések használhatnak grafikus felülírásokat.
Lásd Grafikus felülírás szabályai.
Méretezések részleges szerkezetmegjelenítésnél
Mindegyik részleges megjelenítési mód saját méretezési beállításokkal rendelkezik: létrehozható külön méretezési beállítás a Csak teherhordó nézethez, és egy másik a Teljes modell vagy a Burkolatok nélkül nézetekhez. A részleges szerkezetmegjelenítési beállítások között átváltva a korábbi megjelenítési beállításhoz kapcsolódó méretezések nem lesznek láthatók. A méretezések újbóli megjelenítéséhez váltson vissza arra a részleges szerkezetmegjelenítési beállításra, amelyben a méretezéseket elhelyezte.

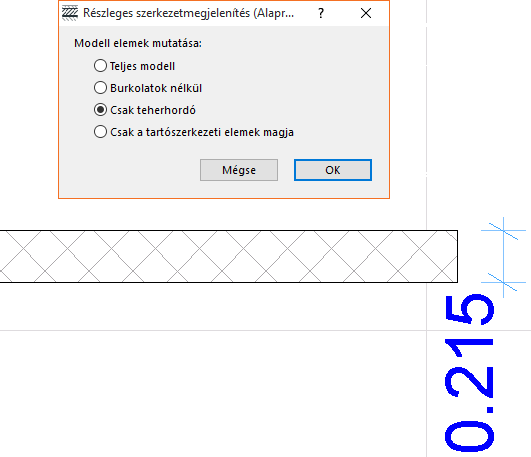

Ez a fal Csak teherhordó megjelenítési beállítással kerül megjelenítésre:

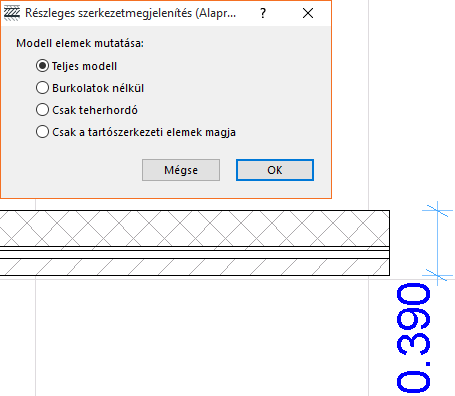

Ha ekkor átvált a Teljes modell megjelenítése beállításra, akkor a Csak teherhordó megjelenítésben látható 1. méret eltűnik, és megjelenik a másik méret – az, amelyet korábban a Teljes modell megjelenítése beállítással hozott létre.
A méretezett elemeket másolással és beillesztéssel átviheti olyan nézetek között, melyek részleges szerkezetmegjelenítési beállításai eltérőek. Azonban ha olyan méretezett elemeket próbál beilleszteni, amelyek NEM jelennek meg az adott részleges szerkezetmegjelenítésnél, akkor ezek a méretezések a beillesztés után elvesznek.
Részlegesen megjelenített elemek összemetsződései
A közös részek pontosan úgy fognak viselkedni, mintha a teljes modell megjelenne: A részleges megjelenítésre való átváltás eredményeként a program nem egységesít további felületi közös részeket.
