Konszignáció átrendezése a Tervlaphoz igazítva
Megjegyzés: Ez a funkció a tervlapokon elhelyezett tartalomjegyzékekhez is elérhető.
A tervlap méretét meghaladó nagyméretű rajzok automatikus szétbontásához (pl. konszignációk alapján) és a részek egymást mellé történő rendezéséhez használja a Táblázat átszerkesztése parancsot.

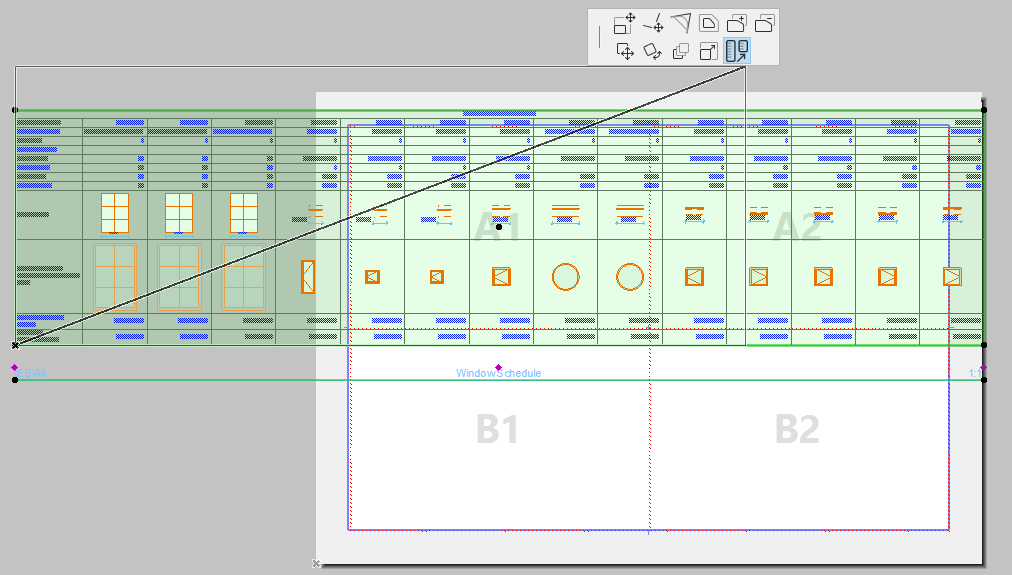

A következő ábra egy Ablak konszignációt ábrázol, mely nem fér rá egy A4-es lapra.
Kövesse az alábbi lépéseket:
1.Ügyeljen, hogy a konszignáció (amelyen a rajz alapul) a „Rekordok oszloponként” formátumot” használja (lásdMegjelenítés sorok vagy oszlopok szerint).
2.Ügyeljen, hogy a rajz a „Keret rajzhoz igazítása” beállítást használja (lásd Rajz kerete).
3.A tervlapon: jelölje ki a rajzot.
4.Válassza a mozgó paletta Táblázat átszerkesztése parancsát, majd manuálisan méretezze át a rajz keretét.

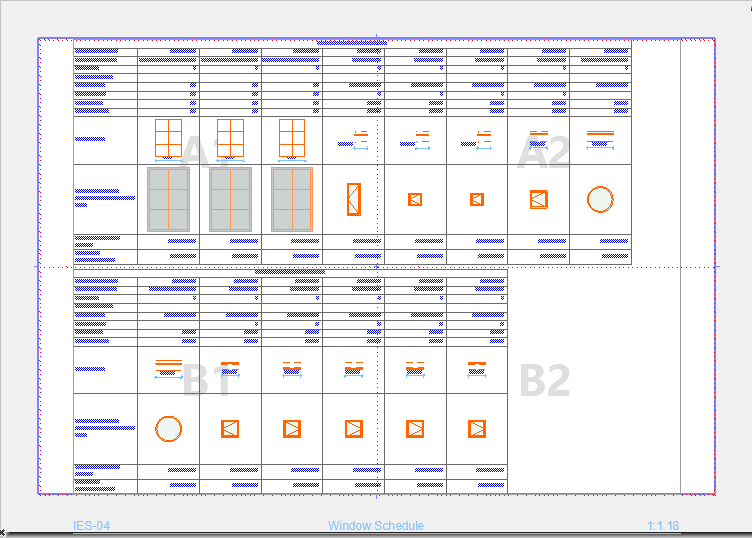

Az eredmény: a program a konszignációt két részre vágta, és ezeket egymás alá helyezte.
Megjegyzés: Ha a kijelölt rajznál a Rajz felosztása több tervlapra opciót választja, a Táblázat átszerkesztése parancs a konszignáció egy részét egy másik tervlapra helyezi.
