Rajzi egységek interaktív konszignációkban

A konszignációban megjelenített számértékek lehetnek

•Szerkeszthető méretek (például magasság), vagy

•Számított értékek (például térfogat)

Válassza ki az kívánt mértékegységeket ezen értékek konszignációban való megjelenítéséhez

Szerkeszthető méretek mértékegységei: Lásd a Méretezési beállításokat

A szerkeszthető értékek (például a magasság) a Terv beállításai panel Méretek oldalán beállított mértékegységeket használják.

Számított értékek mértékegységei: Lásd: Számítási egységek beállításai

A számított értékek (például a térfogat) a Terv beállításai panel Számítási egységek oldalán beállított mértékegységeket használják.

Az egyéni tulajdonságok is számított értékek, és hasonlóan a Számítási egységeket használják.

A nem szerkeszthető értékeket tartalmazó mezők fekete betűkkel szerepelnek az Elrendezések beállításainál.

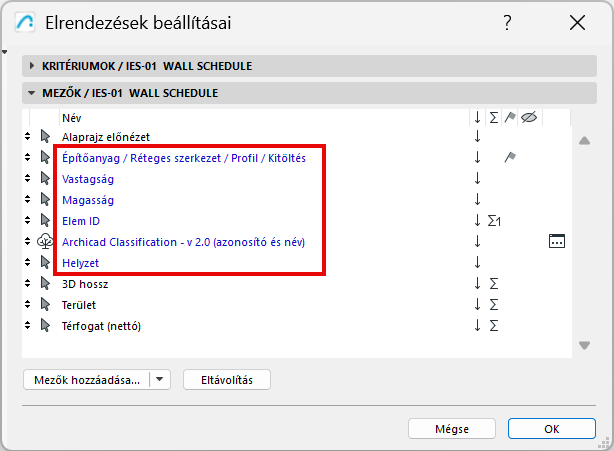

A szerkeszthető értékeket tartalmazó mezők kék betűkkel szerepelnek az Elrendezések beállításainál.

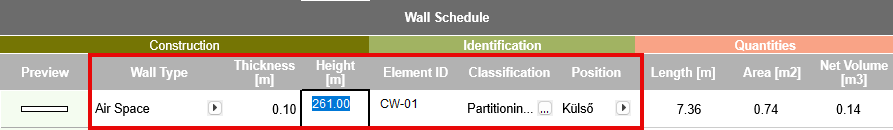

A kék színnel jelölt mezők szerkeszthetők a konszignációban

Mértékegységek megjelenítése az Összegekhez és Végösszeghez
