Feltételek hozzáadása: Mely elemeket kell felsorolni?

Az Elrendezések beállításai menüpont Feltételek panelje segítségével határozza meg a listázáshoz alkalmazandó Elem/Összetevő/Felület feltételeket.

1.Nyissa meg az Elrendezés beállításait

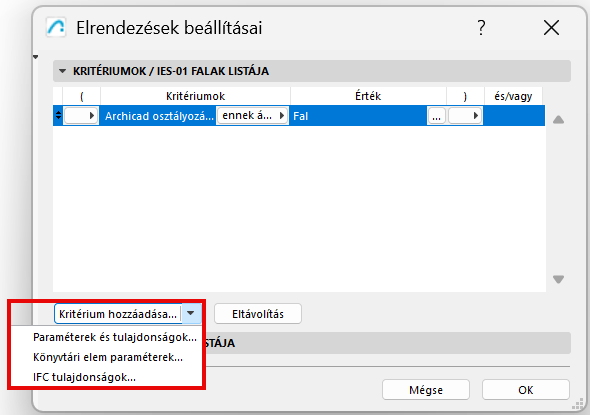

2.Kattintson a Feltételek hozzáadása gombra.

•Alapértelmezés szerint ez a gomb megnyitja a tervben elérhető Paraméterek és Tulajdonságok listáját (előfordulhat, hogy ez már egy szűrt lista, a már kiválasztott egyéb feltételektől függően)

•A feltételek kiválasztása több funkcióban is hasonlóan működik. A leírást ld. Elem feltételeinek meghatározása.

•Vagy használja a Feltételek hozzáadása gomb felugró ablakát a Könyvtári elem paraméterek vagy az IFC Jellemzők eléréséhez:

További feltételek és mezők: könyvtári elem paraméterek

Elemfeltételek meghatározása IFC adatok segítségével

Összetett feltételmegadás

•Ha több Elemtípust kíván listázni, VAGY kötőszót kell használnia az állítások között.

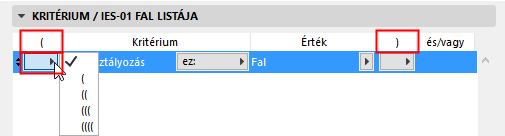

•Ha szükséges, használja a nyitó- és záró zárójeleket az Elrendezések beállításai panelban beágyazott feltételek megadásához, hogy még összetettebb elrendezéseket kapjon: bármelyik kijelölt sorban kattintson a zárójel oszlop lenyíló listájára egy zárójel kiválasztásához.

Minden „nyitó” zárójelhez tartoznia kell egy „zárónak” ahhoz, hogy az elrendezés logikus maradjon. Ha hiba van a zárójelek logikájában, az Érvénytelen feltétel! Megjelenik egy figyelmeztetés a panel alján.

Összetett feltételmegadás példa

Tegyük fel, hogy az összes olyan falat, födémet és oszlopot ki kívánja listázni, amely egy adott fólián található.

E feltétel teljesítéséhez az elemnek:

1.falnak VAGY födémnek VAGY oszlopnak kell lennie.

ÉS

2.az adott fólián kell elhelyezkednie

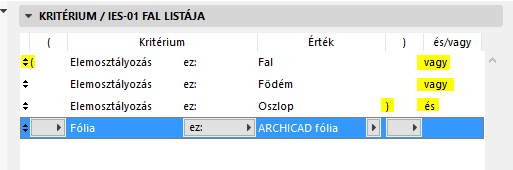

A lenti képen is láthatók a zárójelek, amelyek a három elemtípusból álló csoportot fogják közre.
