Elem feltételeinek meghatározása
Több funkció használata előtt feltételek segítségével kell megadni néhány elemet:
•Feltétel alapú kiválasztás
•Grafikus felülírás szabályai
•Ütközésvizsgálat
•Elemek lefoglalása feltétellel (Csapatmunka)
•Interaktív konszignáció sémák
A kritériumok megadhatók manuálisan vagy előre meghatározott feltételkészletek segítségével. (lásd: Előre megadott feltételkészletek)
Ebben a részben a feltételek manuális megadását mutatjuk be.
További elemtípus meghatározása
További feltételek megadása: Paraméterek és tulajdonságok

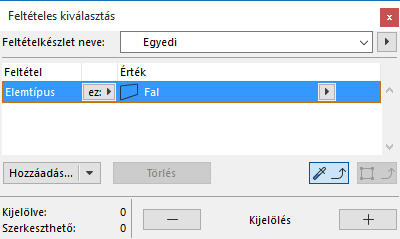

1.A Feltételek oszlop első sorában mindig az elemtípus található. Kattintson a kiválasztásához.
2.Kattintson az Érték oszlopban található legördülő menüre, és válasszon elemtípust a listáról (pl. Fal).
További elemtípus meghatározása
Egy vagy több további elemtípus hozzáadásához:

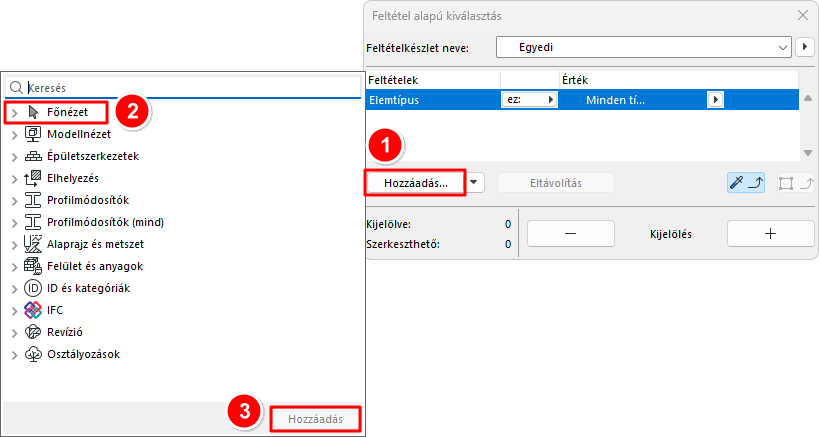

1.Kattintson a Hozzáadás legördülő menüre
2.Válassza ki a listáról az „Elemtípus” lehetőséget. (Elem kereséséhez használja a fenti keresőmezőt.)
3.A feltételek listájára történő hozzáadáshoz kattintson duplán az elemre, vagy használja a listához tartozó Hozzáadás gombot.
4.Kattintson az Érték oszlopban található legördülő menüre, és válasszon ismét elemtípust a listáról (pl. Födém).

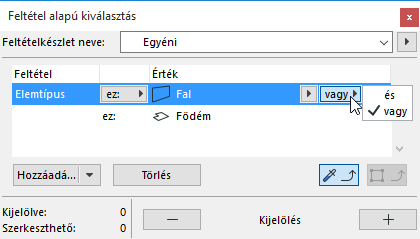

5.Az elemtípusra vonatkozó feltételek további finomításához használja az és/vagy parancsot.
További feltételek megadása: Paraméterek és tulajdonságok

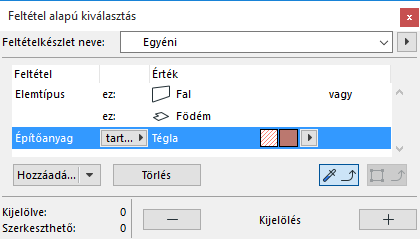

Az eredmények szűkítéséhez adjon hozzá további feltételeket.

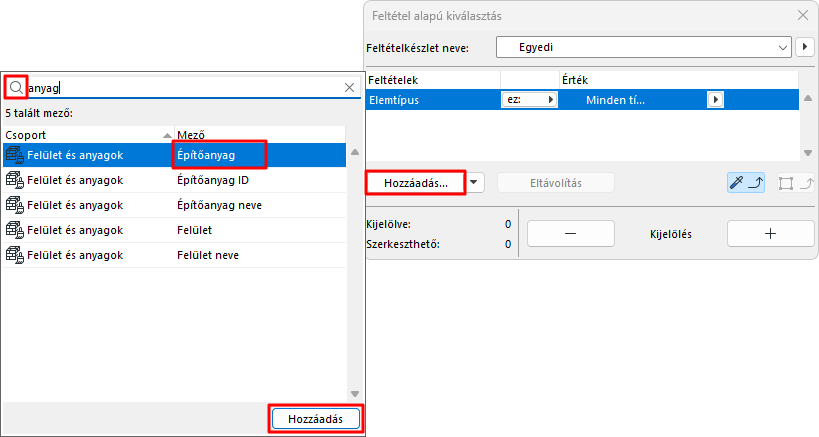

1.A Paraméterek és Tulajdonságok listájának megnyitásához kattintson a Hozzáad parancsra.
2.Válasszon egy feltételt (a gyorsabb kiválasztáshoz használja a fenti keresés mezőt), majd a feltétel listához való hozzáadásához kattintson a Hozzáad lehetőségre (vagy nyomja meg az Enter billentyűt).
3.Minden feltételhez adjon meg értéket a legördülő menük segítségével.
Az elérhető kritériumok a fenti sor(ok)ban meghatározott elemtípus(ok)tól függnek.

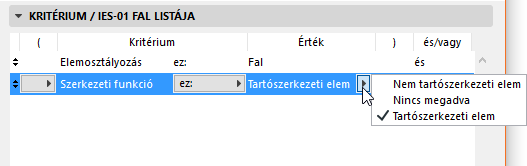

Például szűkítheti a feltételeket az elemek Szerkezeti funkció besorolása szerint (pl. Tartószerkezet vagy Nem tartószerkezet).
Megjegyzés: Ha "Fólia" vagy "Fólia csoport" feltételeket ad meg, az azt jelenti, hogy a program csak az adott Fólia csoport látható elemeit fogja lefoglalni.
IFC tulajdonságok vagy könyvtári elem paramétereinek használata feltételként
A Hozzáadás gombhoz tartozó legördülő menüből további paraméter- és tulajdonságtípusok érhetők el:
•IFC tulajdonságként
Lásd Elemfeltételek meghatározása IFC adatok segítségével.
•Könyvtári elem paraméterek (csak interaktív konszignáció sémák esetén)
Lásd További feltételek és mezők: könyvtári elem paraméterek
Kapcsolódó témák
Elemek kiválasztása feltételek alapján
