Egyszerű vagy réteges elem

Melyik sík használatos az összetevő terület kiszámításához?

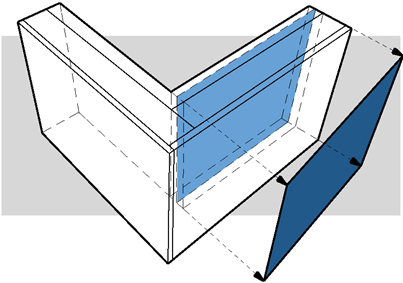

Normál egyenes fal

Az összetevő közepén áthaladó függőleges sík.

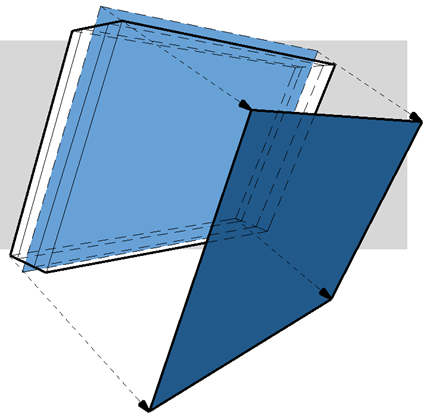

Ferde fal

Az összetevő közepén áthaladó ferde sík.

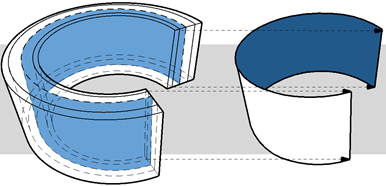

Íves  fal

Az összetevő közepén áthaladó függőleges henger síkja.

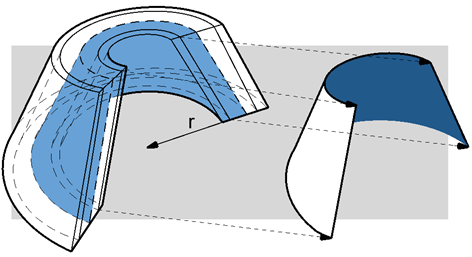

Íves ferde fal

Az összetevő közepén áthaladó kúp síkja.

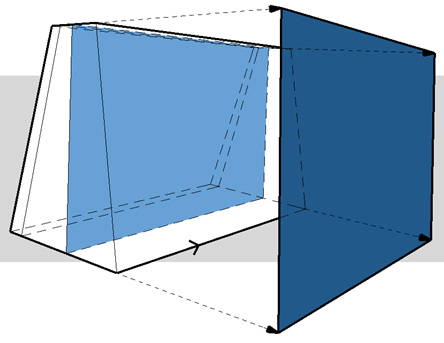

Dupla ferde fal

Annak a változó vastagságú összetevőnek a síkja, amely a legközelebb esik a fal referenciavonalához.

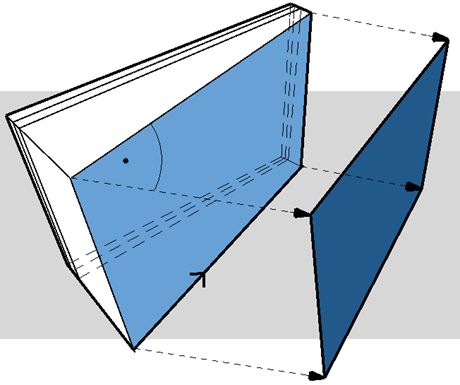

Trapézfal

Annak a változó vastagságú összetevőnek a síkja, amely a legközelebb esik a fal referenciavonalához.

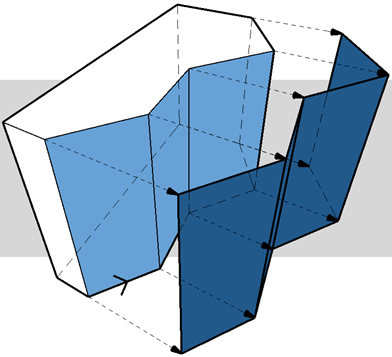

Poligonális fal

A referenciaél(ek) által meghatározott függőleges poligon(ok) síkja(i).

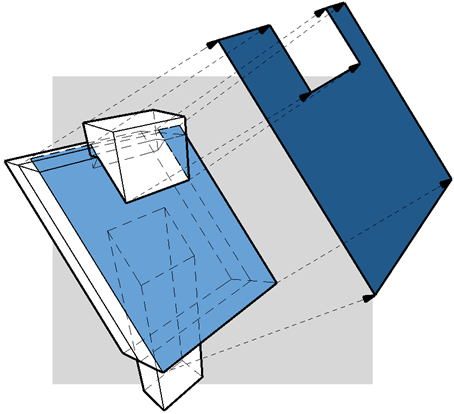

Tető

A tető síkja.

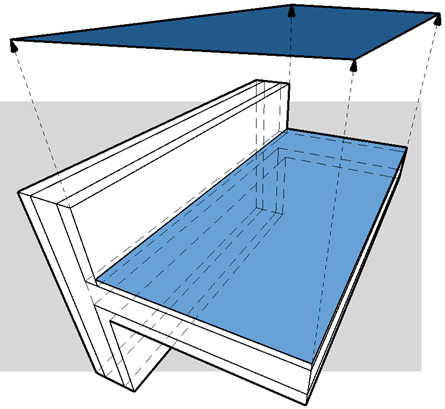

Födém

A födém síkja.

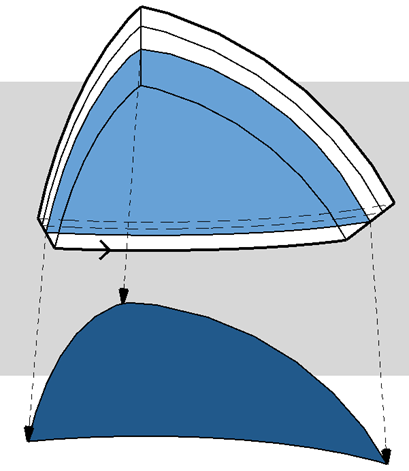

Héjszerkezet

Annak az összetevőnek a síkja, amely közelebb esik a héjszerkezet referenciasíkjához.

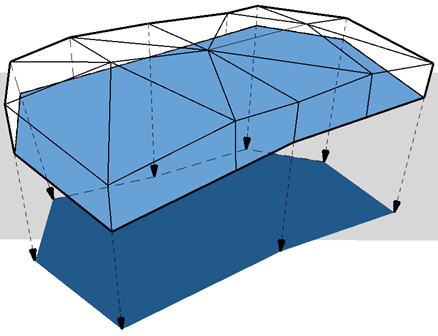

Felületháló

A felületháló referenciasíkja.

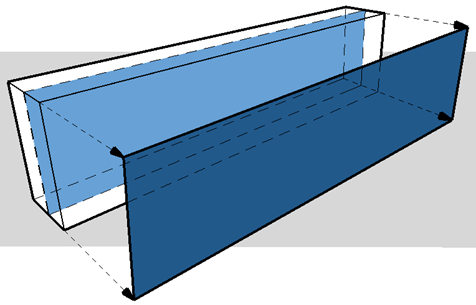

Egyenes gerenda

A gerenda függőleges síkja.

Burkolat nélküli oszlop

Összetevő területe nem kerül számításra.

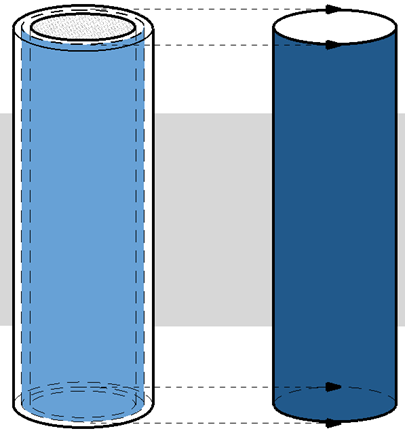

Oszlop burkolattal (kör alakú)

Kör keresztmetszetű oszlop burkolattal: A „burkolat” összetevő középvonalának síkja.

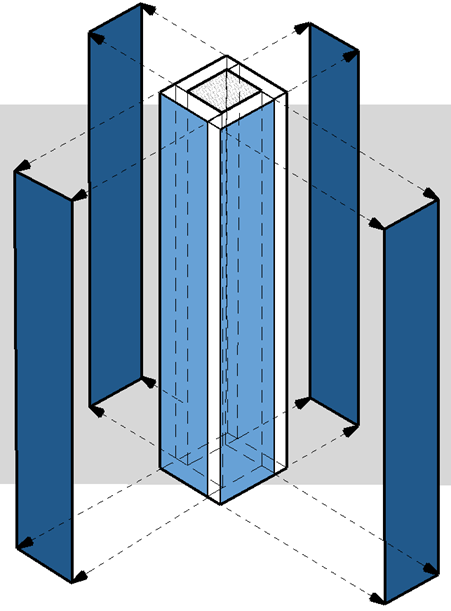

Oszlop burkolattal (négyszögletes)

A számításhoz a program négy részre osztja a burkolatot – ahogy az az ábrán látható –, majd azok függőleges síkját használja fel.

Alakzat

Összetevő területe nem kerül számításra
