Paraméter

Rövid leírás

Hosszú leírás

Függönyfal dőlésszöge

Függönyfal lej­tésszöge

Az Általános "Dőlésszög" paraméterrel megegyező érték.

Hossz

A Függönyfal elem hossza

Panelek száma

Panelek száma a függönyfalban

Mintázat szöge

A sor háló vonalai­nak elforgatási szöge, az oszlop háló vonalaitól az óramutató járásával megegyező irány­ban mérve. A szö­get a Sorok Függönyfal séma beállítások/Háló­minta panelén lehet beállítani.

Terület kon­túrral együtt

Függönyfal felület területe, határvonal kereteinek felület területével együtt.

Ha a Határoló keretek „Hálón belül” van­nak elhelyezve (Függönyfal beállítások/Függönyfal rendszer/ Elem elhelyezés: Határoló keretek elhelyezése „Belül”), akkor ez a paraméter egyenlő a függöny­falra vonatkozó általános felület területe paraméterrel.

Ha a határoló keretek „Hálón kívül” van­nak elhelyezve vagy a „Háló közepén”, akkor a paraméter értéke meghaladja az általános felület területe paramétert, mivel a határoló keretek túlnyúlnak a határvo­nalon.

Ha a határoló kerethez Láthatatlan típusú keretet használ (Függönyfal beállítások/Függönyfal rendszer/Keretek: határvo­nal), akkor a paraméter értéke kisebb lesz, mint az általános Felület területe paraméter értéke.

Határoló keretek tel­jes hossza

 Az összes keret tel­jes hossza a Füg­gönyfal külső kontúrja mentén

A „Divízió” keretosztályú keretek nem számítanak

Egyedi keretek tel­jes hossza

 Az összes keret tel­jes hossza „Egyedi" keretosztállyal

 A keret paramétereinek szerkesztése „Egyedi”-re módosítja

Keretek tel­jes hossza

A függönyfalban található összes keret hosszainak összege. Ha a keret formája nem egysé­ges, a kerethossz értékének számí­tása a legrövidebb és leghosszabb hossz átlaga alap­ján történik.

  Ha a keret formája nem egységes, a Keret hossz értékének számítása a legrö­videbb és leghosszabb hossz átlaga alap­ján történik.

Főirányú keretek tel­jes hossza

A keretek teljes hos­sza a fő (függőle­ges) tengely mentén

A fő tengely a Függönyfal rács „oszlopai­nak” felel meg.

Mellékirá­nyú keretek teljes hos­sza

A keretek teljes hos­sza a másodlagos (vízszintes) tengely mentén

A vízszintes tengely a Függönyfal rács „oszlopainak” felel meg.

Panelek összterülete

A függönyfal pane­leinek összfelülete területe. A panelek teljes felülete terü­lete akkor látszik, ha a függönyfalat Szer­kesztő módban nézi úgy, hogy csak a panelek láthatók.

 Nem tartalmazza a panelek közötti kere­tek felületét.

Keletre néző pane­lek teljes felülete

Az összes keleti irá­nyú Függönyfal panel összege. Az „Elhelyezkedési irány" az egyes panelfelületek nor­mál vektorán ala­pul, annak alaprajzi vetítésében.

Lásd még Irány rövidítve.

Északra néző pane­lek teljes felülete

Az összes északi irányú Függönyfal panel összege. Az „Elhelyezkedési irány" az egyes panelfelületek nor­mál vektorán ala­pul, annak alaprajzi vetítésében.

Észak-keletre néző panelek tel­jes felülete

Az összes északke­leti irányú Függöny­fal panel összege. Az „Elhelyezkedési irány" az egyes panelfelületek nor­mál vektorán ala­pul, annak alaprajzi vetítésében.

Északnyu­gatra néző panelek tel­jes felülete

Az összes észak­nyugati irányú Füg­gönyfal panel összege. Az „Elhe­lyezkedési irány" az egyes panelfelüle­tek normál vektorán alapul, annak alap­rajzi vetítésében.

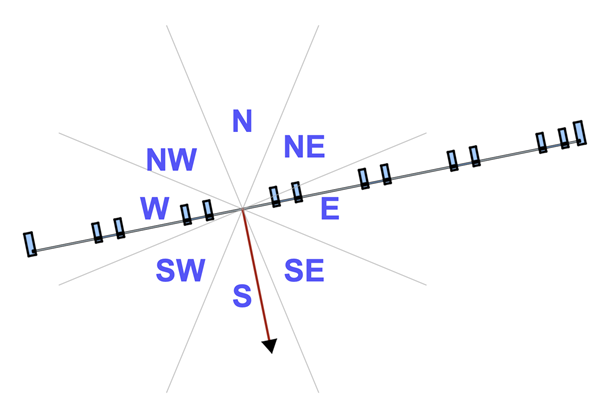

Délre néző panelek tel­jes felülete

Az összes déli irá­nyú Függönyfal panel összege. Az „Elhelyezkedési irány" az egyes panelfelületek nor­mál vektorán ala­pul, annak alaprajzi vetítésében.

Dél-keletre néző pane­lek teljes felülete

Az összes délkeleti irányú Függönyfal panel összege. Az „Elhelyezkedési irány" az egyes panelfelületek nor­mál vektorán ala­pul, annak alaprajzi vetítésében.

Délnyu­gatra néző panelek tel­jes felülete

Az összes délnyu­gati irányú Füg­gönyfal panel összege. Az „Elhe­lyezkedési irány" az egyes panelfelüle­tek normál vektorán alapul, annak alap­rajzi vetítésében.

Nyugatra néző pane­lek teljes felülete

Az összes nyugati irányú Függönyfal panel összege. Az „Elhelyezkedési irány" az egyes panelfelületek nor­mál vektorán ala­pul, annak alaprajzi vetítésében.
