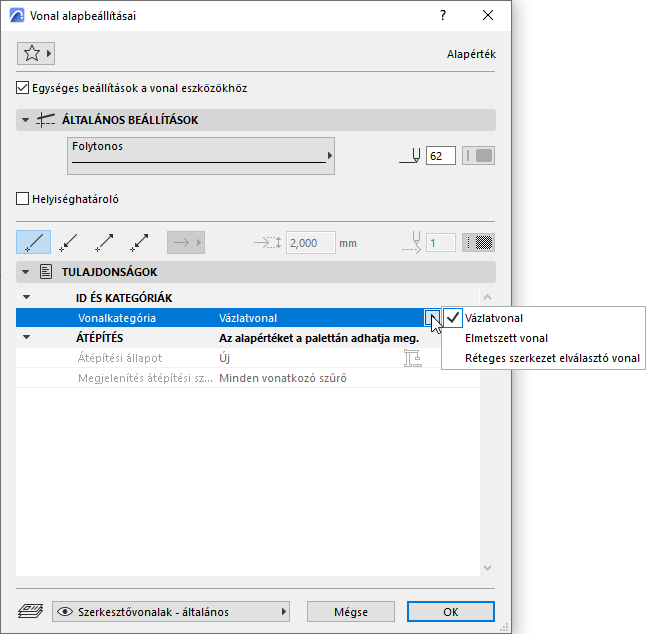

Vonalkategóriák hozzárendeléséhez használja a vonalbeállítások Tulajdonságok paneljét.
Ezt a kategóriát a grafikus felülírások finomhangolására és a vonalak tulajdonságainak kategóriafüggő exportálására használhatja.
Három vonalkategória elérhető: Vázlatvonal, Metszeti vonal, Réteghatárt jelző vonal.
Alapértelmezés szerint:
•Minden kontúrvonal „metszeti vonal”
•Minden réteghatárt jelző vonal (réteges szerkezeteknél) „réteghatárt jelző vonal"
•Minden egyéb vonal „vázlatvonal”
A vonalkategóriák a következő esetekben hasznosak:
•Ha egy réteges falat felbontunk az azt alkotó vonalakra és kitöltésekre
•Ha kézzel rajzolunk vonalakat 2D ablakban vagy metszet típusú ablakban
Rendeljen kategóriákat ezekhez a vonalakhoz a tervben betöltött funkciójuk szerint. Így szabadkézi vonalak is sorolhatók a Metszeti vonal vagy a Réteghatárt jelző vonal kategóriába.
A vonal kategóriák meghatározása szintén hasznos lehet a fájl DXF/DWG formátumban történő mentése esetén: a DXF-DWG átalakítás beállításai párbeszédablakban külön egyedi fóliára exportálhatja a Réteghatárt jelző vonalakat.
Lásd Egyéni fóliák.
