Fóliák (DXF-DWG átalakítás beállításai)
Ezek az opciók a DXF/DWG átalakítás beállításainak párbeszédablakában jelennek meg.
Lásd DXF/DWG átalakítás beállításai.
Az Eljárások terület opciói a Mentés műveletekhez kapcsolódnak.
•Archicad fóliák: a DXF/DWG fájlban a fóliákat az Archicadben használtak alapján készíti el. A fóliák továbbviszik elrejtett és zárolt állapotukat.
Megjegyzés: A toll alapú fólianév átalakítás nem érhető el ennél az opciónál, az egyéni fólianeveknek van elsőbbségük. Ha ezt a lehetőséget választja, a toll-fólia átalakító szótár a fólia elnevezések némelyikét ki fogja cserélni.
•Üres fóliák kihagyása: Ez az opció csak akkor elérhető, ha „Fóliák készítése” opciónál az Archicad fóliák vannak megadva mintaként. (Ha ez a négyzet ki van jelölve, kizárólag az elemeket tartalmazó rétegek lesznek exportálva.)
•Tollszámok: Ez az opció az azonos fóliákon lévő elemeket azonos színekkel helyezi el. Az Egyéni címkék a tollszámokhoz területnek van Előtag és Utótag mezője is. Ezek kitöltésével megadhatja a létrehozott fólianevek formátumát. A létrejövő Fólia neve a következő formátum szerint alakul: <Előtag>Tollszám<Utótag>. Például, ha az előtag=’AA_’ és az utótag=’_PEN’, akkor minden 23-as tollal rajzolt elem az ‘AA_23_PEN’ fóliára kerül az AutoCAD rajzban.
1. megjegyzés: Ha ezt a lehetőséget választja, a toll alapú fólianév szótár a fólia elnevezések némelyikét ki fogja cserélni.
2. megjegyzés: Ennél az opciónál nem választhatók egyéni fólianevek.
•Elemtípusok szerint: A közös elemtípusokat az egyező fóliákra helyezi el, mint például a FALAK fólia esetében.
Megjegyzés: Ehhez a fóliakészítési eljáráshoz nem kapcsolódik konverziós szótár.
•Fólia vagy Meghatározott Tollszám: Az Archicadnek megfelelő AutoCAD fóliákat hoz létre, de a Toll alapú fólianév konverziós szótár elsőbbséget élvez az Archicad fóliakonverzióval szemben. Az Archicad Fóliaátalakítóban az Egyéni fóliák írják felül a normál fóliaátalakítókat.
•Fólia megtoldva a Tollszámmal: Az Archicadnek megfelelő AutoCAD fóliákat hoz létre, de egy Archicad fóliából számos fólia keletkezhet az AutoCAD rajzban, mert az azonos fólián elhelyezkedő, de különböző tollal készített elemek különböző AutoCAD fóliákra kerülnek. A fóliák neve a következőképpen készül: <Archicadfólia>_<Előtag>Tollszám<Utótag>.
1. megjegyzés: Ha ezt a lehetőséget választja, a toll alapú fólianév szótár az <Előtag>Tollszám<Utótag> fólianevek közül néhányat le fog cserélni.
•Minden fóliáról: elemek mentése a rejtett és a látható fóliákról.
Csak a látható fóliákról: az elrejtett fóliákon lévő elemeket kihagyja.
Megjegyzés: a Csak a látható fóliákról opció csak akkor működik a rajzok esetében, ha a rajzfájlt külön mentjük el. Ha a Tervlapot menti mint DXF/DWG fájlt, a Tervlap rajzainak minden fóliája (a láthatóak és rejtettek is) mentésre kerül.

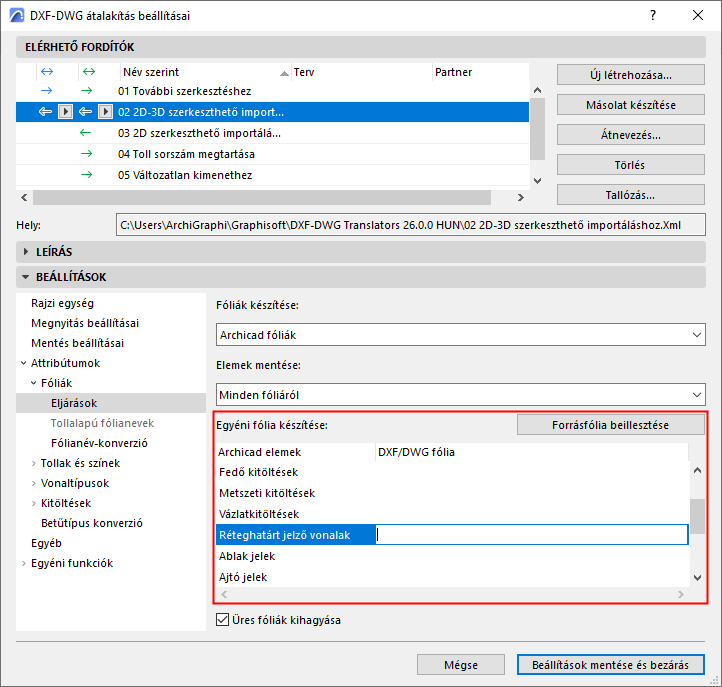

Ezek a mezők teszik lehetővé, hogy az Ablakokat, Ajtókat, Szerkesztési kitöltéseket, Fedő kitöltéseket, Metszeti kitöltéseket és Falak réteghatárt jelző vonalait különböző fóliákhoz rendelje ahelyett, hogy azon a fólián maradnának, mint azok a szerkezeti elemek, amelyekhez kapcsolódnak.
Lásd még Kitöltéskategóriák és Vonal kategóriák.
•Ablakok: Ha az 'Ablakok' szerkesztő mezőbe beírja egy fólia nevét, minden ablak erre a fóliára, és nem az ablakokat tartalmazó falakhoz tartozó fóliára kerül. Ugyanazokat a szabályokat kell az Ajtóknál alkalmazni.
•A Vázlatkitöltések a 'Vázlatkitöltések' mezőben meghatározott fóliára kerülnek.
•Fedő kitöltések: A Födémekhez, Tetőkhöz, Felülethálókhoz, Helyiségekhez, valamint a 'Fedő kitöltések' kategóriába tartozó Kitöltésekhez tartozó Kitöltések a 'Fedő kitöltések' szerkesztőmezőben megadott fóliára kerülnek.
•A metszeti felületekre vagy szerkezeti elemek metszeteire alkalmazott kitöltések és a „Metszeti kitöltések” kategóriába tartozó kitöltések a Metszeti kitöltések” szerkesztő mezőben megadott fóliára kerülnek.
•Az elmetszett réteges szerkezetek Réteghatároló vonalai, valamint a 'Réteghatárt jelző vonal' kategóriába tartozó Vonalak a 'Réteghatárt jelző vonal' szerkesztőmezőben megadott fóliára kerülnek.
•Az elmetszett szerkezeti elemek és réteges szerkezetek kontúrjai ('Elmetszett vonal' kategória), és a 'Vázlatvonal' kategóriába tartozó Vonalak eredeti fóliájukon maradnak.
•Oszlop esetén: ha nincs burkolat, az Oszlop kontúrja az 'Elmetszett vonal' kategóriába tartoznak. Ha van burkolat, az Oszlop kontúrja az 'Elmetszett vonal' kategóriába tartozik, és a magot és a burkolatot elválasztó vonalak a 'Réteghatároló vonalak' kategóriába tartoznak, annak megfelelően kerülnek elmentésre.
•Kitöltések esetén: a 'Metszeti kitöltések' kategóriába tartozó kitöltés kontúrja az 'Elmetszett vonal' kategóriába tartozik. Más Kitöltéskategóriák kontúrjai a 'Vázlatvonal' kategóriához tartoznak.
•Ablak jelek
•Ajtó jelek
•Helyiség háttere (bármilyen látható helyiség fedő kitöltés)
•Helyiség körvonala
•Helyiségpecsét (helyiségpecsét alakja)
•Helyiség feliratok (helyiségpecsét szöveges tartalma)
Az ön által meghatározott Egyéni fólianevek akkor is működni fognak, ha az Archicad tervben nem is léteztek.

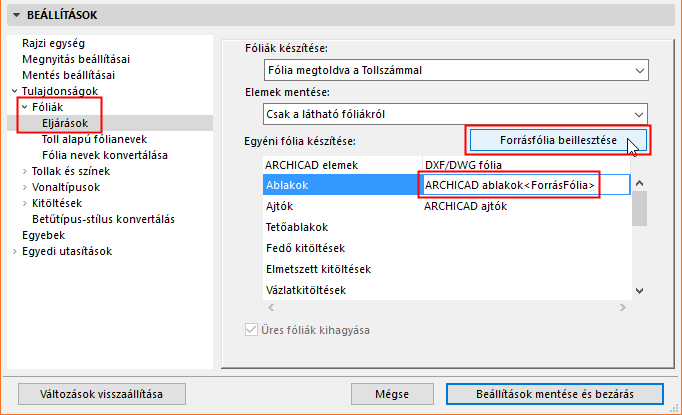

Ha azt szeretné, hogy az egyéni fólianév tartalmazza az elemet tartalmazó fal fóliájának nevét: kattintson a Forrásfólia beillesztése gombra.
Példa:
Az Ablakokat tartalmazó Fal fóliája: KÜLSŐ FALAK
Írja be a következőt az Ablakok DXF/DWG fólia mezőbe: ABLAK_A_%ON
majd kattintson a Forrásfólia beillesztése gombra. A mező ezt mutatja: ABLAK_<Forrásfólia>
Az elkészülő fólia a következő nevet fogja kapni: ABLAK_A_KÜLSŐ_FALAKON
Ha a „Fóliák készítése” Tollszámok alapján beállításával ment DXF/DWG fájlt, az exportált fájl tartalmazni fog egy TOLL_<szám> elnevezésű fóliát, ahol a <szám> a tollszín számát jelöli. Az aktuális szín nevének (pl. PEN_BLUE) megadására szolgáló beállítások itt adhatók meg.
A Toll-fólia konverzió nagyon hasonló a Fólianév konverzióhoz – azt a különbséget kivéve, hogy a legördülő fólianevek helyett a szabványos Archicad tollválaszték jelenik meg. Csak érvényes tollszámokat írhat be az Archicad toll mezőbe.
Egyéni címke használata az átépítési állapot jelzéséhez: Jelölje be ezt a négyzetet, ha az átépítési állapotot jelző címkét kíván hozzáadni a fólianevekhez. Így az egy adott Archicad fólián lévő összes elem a három különböző DWG fólia egyikéhez lesz rendelve, az egyes elemek átépítési állapotának megfelelően.
A Fólia-név konverziós szótárban való adat létrehozásához kattintson az „Új” gombra, és jelölje ki a fóliákat a párbeszédablakban.
Megjegyzés: Probléma merülhet fel, ha a „Külső falak”-at és a „Belső falak”-at egyaránt a „FALAK” fóliára konvertálja az AutoCAD-ben. A fóliák Archicadbe való visszaalakításakor a szótár nem tesz különbséget a két fajta Archicad fólia között.
Válasszon ki egy érvényes Archicad fóliát a legördülő listából a fóliakonverziós ablak szerkesztő mezőjében. Kattintson az Ok gombra, hogy az adat a szótárhoz adódjon. Ezután rendeljen hozzá egy megfelelő fóliát a DXF/DWG oldalhoz.
Egy meglévő adat módosításához kattintson rá kétszer, módosítsa azt, majd vezesse vissza a szótárba.
Egy vagy több adat törléséhez jelölje ki őket, majd kattintson a Törlés gombra.
