A hosszméretezés eszköz speciális esetét képezi a Magasságméretezés építési módszer. A magasságméretezéssel elhelyezhet magasság jeleket a Metszet/Homlokzat/BF és 3D ablakokban.
Megjegyzés: Az Alaprajz vagy a Munkalap/Részlet ablakokban használja a Szintméretezés opciót. Lásd még Szintméretezés.
A Magassági méretezés kiszámítási alapja a Magassági méretezés beállítások párbeszédablakban meghatározott Méretezési alappont.
A Magasságméretezés jeleinek sorozata asszociatív méretláncként viselkedik.
Magassági méretlánc
1.Kapcsolja be a Méretezés eszközt a Magassági méretezés szerkesztési módszerrel.

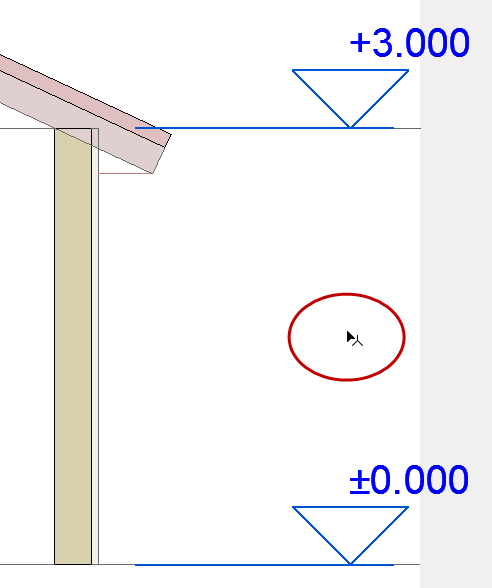

2.A Metszet/Homlokzat/Belső falnézet vagy 3D dokumentum ablakban: kattintson azokra a pontokra, ahol magasságméretezésre van szükség.

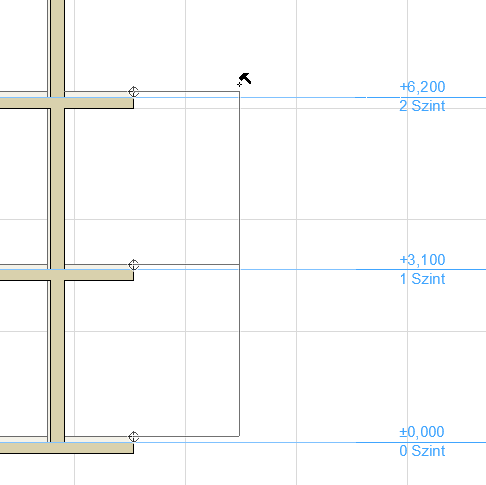

3.Kattintson duplán (vagy kattintson az OK gombra a Vezérlőpultban), és a kalapács kurzorral helyezze el a láncot.

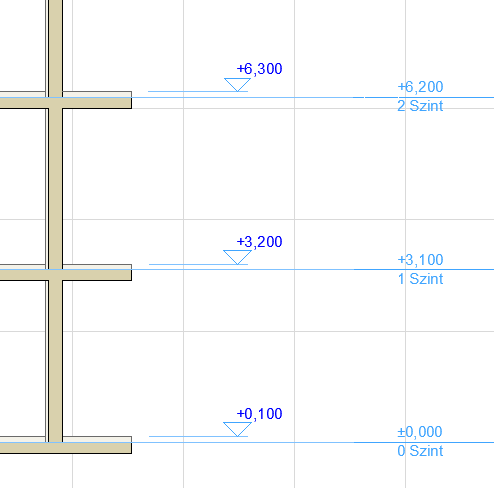

A Metszet/Homlokzat/Belső falnézet ablakokban az összes Emeletszint-vonal egyetlen lépésben méretezhető.
Lásd Méretezési emeletszint vonalak.
Válassza a Magasság méretezés lehetőséget
Nyomja le a Shift gombot, és kattintson a lánc láthatatlan tengelyére (ahol a Mercedes kurzor nyíllá változik).
Magassági méretezés beállítások
A párbeszédablakban lévő legtöbb beállítás megegyezik az itt található beállításokkal: Méretezés eszköz beállítások.
Az alábbiakban a Magassági méretezés beállításai lehetőség egyedi vezérlőit mutatjuk be.
Jel típusa: Kattintson a kiugró menüre és válasszon egy Jel/Méret szöveg elrendezést a magassági méretezés számára.

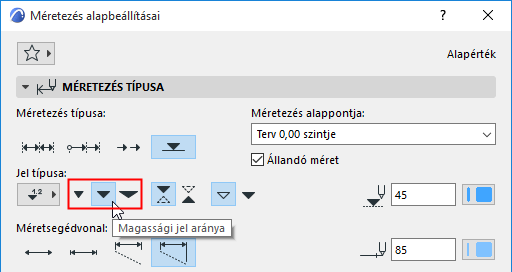

Az ikonok egyikére kattintva válasszon megfelelő szélességű magasságméretezési jelet.

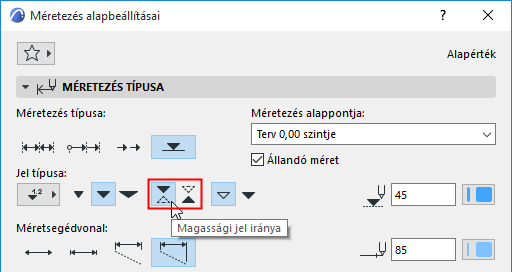

Az ikonok egyikére kattintva válasszon irányt a magasságméretezési jelnek.

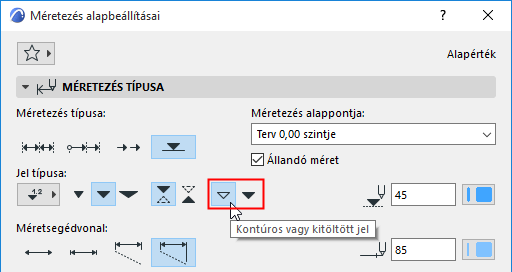

Itt választhat a kótavég-lezárások közül.

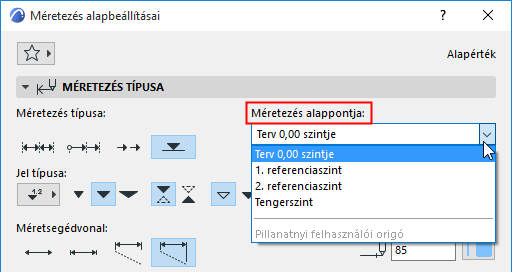

Válasszon egy Méretezés alappontot a kiugró listából.
•Terv 0,00 szint
•A Tengerszint (amelyet a Beállítások > Terv beállításai > Referenciaszintek menüben tud beállítani.)
•A referenciaszint a Beállítások > Terv beállításai > Referenciaszintek menüben állítható be.
•Pillanatnyi felhasználói origó: ez a lehetőség csak akkor jelenik meg, ha a méretezési lánc elhelyezése óta megváltozott a felhasználói origó, és a méretezési láncot nem frissítették.
