Kapcsolt modulok kezelése

Ebben a párbeszédablakban kezelhetők a tervben lévő kapcsolt modulok és a modulforrások.

Megnyitásához:

•Válassza a Fájl > Külső tartalom > Kapcsolt modulok kezelése parancsot,

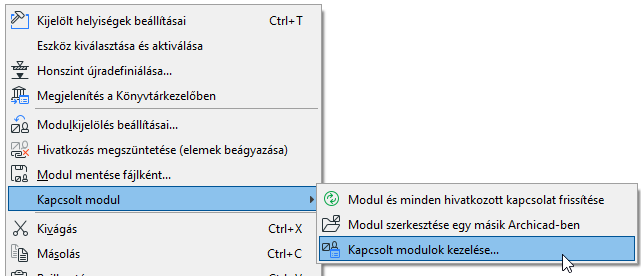

•vagy a tervben található bármelyik kijelölt kapcsolt modul helyi menüjét a Modulkezelőben

•A Kapcsolt modul/Forrás állapota megtekinthető és a Modulkezelő elérhető a Műveletközpontból is. (Fájl > Infó > Műveletközpont).

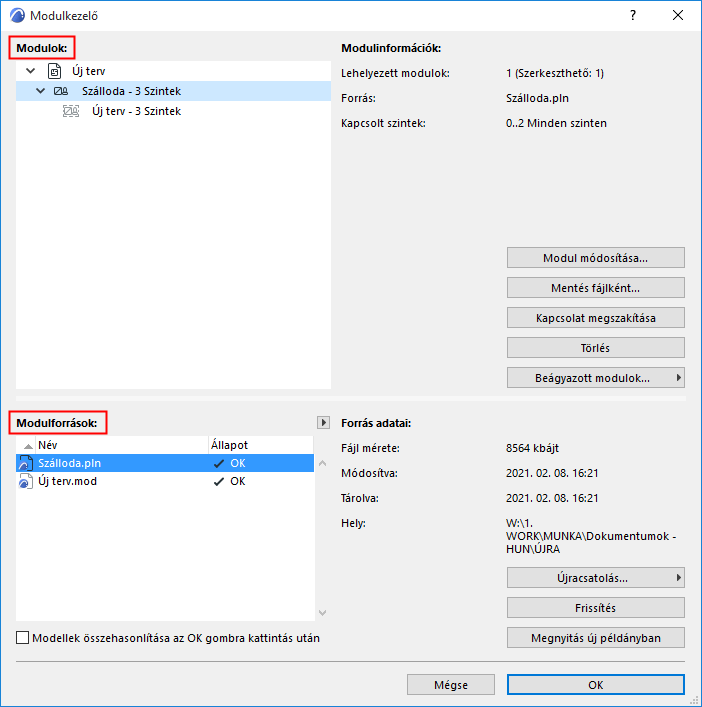

A „Kapcsolt modulok” lista (a párbeszédpanel tetején) az aktuális tervhez kapcsolt modulok hierarchiáját mutatja.

•A lista hierarchikus, és a beágyazott modulok a faszerkezet alacsonyabb szintjein jelennek meg.

Modul információ

Jelöljön ki egy tetszőleges modult a listában. Modul információ tartalmazza:

•az adott modulból lehelyezett kapcsolt modulok száma

•a forrásfájlt nevét

•a modul kapcsolt szintjét vagy szintjeit

• Konvertálási információ

–Az IFC alapú Moduloknál a Sablon és Fordító alapú fájlok, valamint a sablon fájlok helye.

–Rhino alapú modulok esetén a modulra vonatkozó importálási beállítások (pl. fólia- és felületkonvertálás)

Ha a kurzorral egy, a listában lévő modulra áll, megjelennek a modul adatai, beleértve annak helyét a fogadó fájlban.

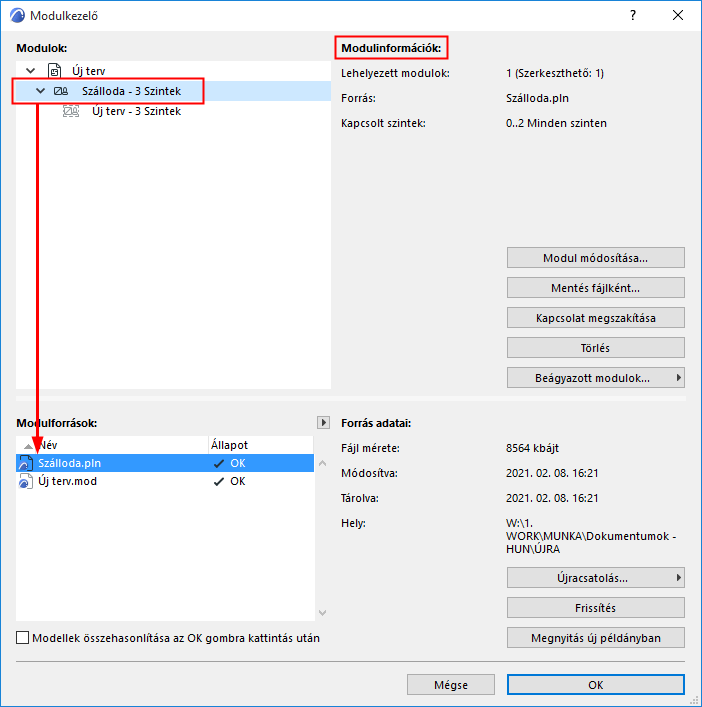

Amikor kijelöl egy modult a listában, a program kiemeli az adott modulhoz tartozó forrásfájlt a lenti „Modulforrások” listában.

Modul megváltoztatása

Ha a kijelölt modult másikra kívánja cserélni, kattintson a Modul módosítása lehetőségre.

Megjegyzés: Beágyazott modulok esetén nem elérhető.

A megjelenő Modul kijelölése párbeszédpanelen látható a tervhez elérhető kapcsolt modulok listája. A modul módosításához ezek közül válasszon.

Lásd Modul kijelölése.

Mentés fájlként

Lásd Modul mentése fájlként....

Kapcsolat megszakítása

Jelölje be ezt a négyzetet, ha meg kívánja szüntetni a modulhoz kapcsolt összes modult, és azok elemeit a fogadó tervbe kívánja ágyazni. Ezek olyan hagyományos, szerkeszthető elemekké válnak, amelyek egy csoportot alkotnak, de nem tartoznak modulhoz vagy egyéb forrásfájlhoz.

Ez a parancs nincs hatással a zárolt fólián lévő kapcsolt modulokra.

Megjegyzés: Tetszőleges egyedileg elhelyezett kapcsolt modul megszüntetéséhez jelölje ki azt, majd válassza a Hivatkozás megszüntetése (Elemek beágyazása) parancsot a Modul beállításoknál.

Lásd Hivatkozás megszüntetése (elemek beágyazása).

Megjegyzés: A Megszüntetés parancs beágyazott modulok esetén nem elérhető.

A Kapcsolat megszakítása funkció hasznos lehet például akkor, amikor a tervezés végéhez közelítve néhány belső fényképezést kíván készíteni. Látványtervezési céllal elmenthető a terv egy példánya: a másolatban a Kapcsolat megszakítása paranccsal beágyazható a modul összes hivatkozása. Így az összes elem külön-külön hozzáférhető, azaz a felületfestés funkció sokkal egyszerűbben használható.

Törlés

Törli a kapcsolt modult és annak összes tervben elhelyezett kapcsolatát.

A zárolt fólián lévő modulok és elemek nem törlődnek.

Megjegyzés: A Törlés parancs beágyazott modulok esetén nem elérhető.

Beágyazott modulok (Modulkezelő)

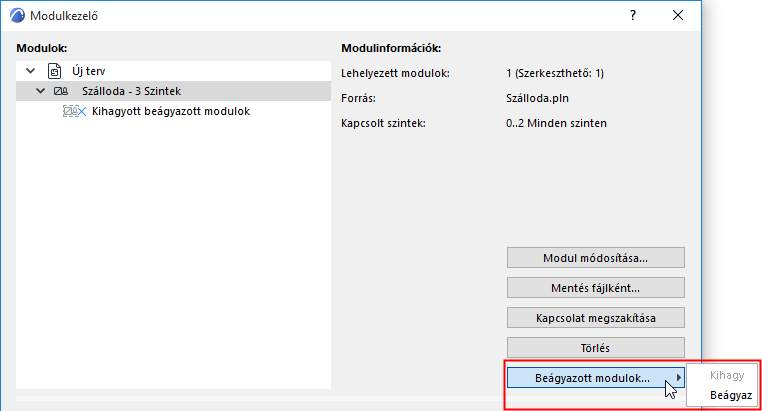

A beágyazott modulok (ha van ilyen) a Modulkezelőben, a modulhierarchián belül elfoglalt helyüknek megfelelően jelennek meg. A Beágyazott modulok előugró menüben adható meg, hogy mely hivatkozásokat kívánja használni a lehelyezett kapcsolt modulban:

•Kihagy: A program a kijelölt modul összes hivatkozásánál figyelmen kívül hagyja a beágyazott modulokat (azaz azok nem jelennek meg az alaprajzon). Természetesen a forrásmodulban továbbra is megtalálhatók.

•Beágyaz: A kijelölt modul összes hivatkozásánál megjelennek a beágyazott modulok.

A beágyazott modulok ismételt megjelenítéséhez jelölje ki a szülő modult a Modulkezelőben, és válassza a Beágyazás opciót a Beágyazott modulok menüben.

Ha kiválaszt egy beágyazott modult a Kapcsolt modulok listán, akkor a kapcsolatot nem módosíthatja és nem szakíthatja meg (ezek a parancsok és maga a modul neve szürkén jelennek meg), de mód van arra, hogy elmentse új fájlként.

Megjegyzések:

–Az IFC vagy Rhino alapú moduloknál nem hozható létre beágyazott modul. Azonban az IFC vagy Rhino alapú modulok beágyazhatók a PLN kapcsolt modulokba.

–Az egyes kapcsolt modulok beágyazott moduljainak kihagyása vagy használata a Kijelölt modul beállításainál állítható be.

Lásd Modul beállításai.

Modulforrások

A tervben lévő kapcsolt modulok forrásfájljait sorolja fel név és állapot szerint.

•Az állapot frissítéséhez kattintson az előugró nyílra.

Megjegyzés: Alapértelmezés szerint a program a Modulkezelő minden egyes megnyitásakor automatikusan ellenőrzi az összes kapcsolt modul állapotát. Ha ez a folyamat lassítja a munkát, törölje az „Állapot automatikus ellenőrzése” négyzet jelölését a Beállítások > Munkakörnyezet > Adatbiztonság és integritás pontban.

Lásd még: Modul forrás fájl állapotüzenetei.

•Az adatok oszlop szerinti rendezéséhez kattintson a fejlécekre

•Az oszlopok szélességének módosításához használja az osztóvonalat

•Fájl kiválasztásakor a következő információk jelennek meg a jobb oldalon:

–Fájl méret: A forrás fájl mérete.

–Módosítva: Az az időpont, amikor a forrásfájl utoljára módosult az eredeti helyén. (Az útvonal lent látható.)

–Utolsó módosítás: A forrásfájl utolsó módosításának időpontja (az aktuális fogadó tervben). Ha ez a dátum korábbi, mint a „Módosítva” dátum, a forrás elévült és frissíteni kell.

–Hely: A forrásfájl elérési útja..

A lista bármely kijelölt fájlján a következő műveletek végezhetők el:

Újracsatolás

Frissítés

Megnyitás új Archicadben

Újracsatolás

Az Újracsatolás parancs akkor használatos, ha valamelyik kapcsolt forrás állapota „Hiányzik”.

A megnyíló „Új kapcsolt modul” mappa párbeszédpanelen adja meg a modul forrásának helyét (amely valószínűleg azért nem található, mivel a forrást áthelyezték). A program mindaddig nem tudja frissíteni a modul előfordulásait, ameddig a Modul források hiányoznak.

Ekkor a program az eredeti forráson alapuló összes kapcsolt modult lecseréli az új forrásfájl alapján.

Megjegyzés: Az IFC forrásfájlt egy másik, IFC formátumú fájlhoz kell csatolni.

Megjegyzés: A műveletek végrehajtásával a terv teljes visszavonási várólistáját törli!

Ha az új forrásfájl szintjeinek szerkezete eltér a fogadó fájlban alkalmazott szerkezettől, a program figyelmeztet, hogy az újracsatolás során néhány méret vagy címke elveszhet.

Megjegyzés: Az újracsatolás csak a legfelső szintű modulok forrásfájljainál elérhető. Beágyazott modul nem csatolható újra. Ha egy beágyazott kapcsolat „hiányzik”, akkor nyissa meg a fájlt, amelyben a beágyazott kapcsolatait elhelyezte, majd csatolja újra a forrásfájlt.

Frissítés

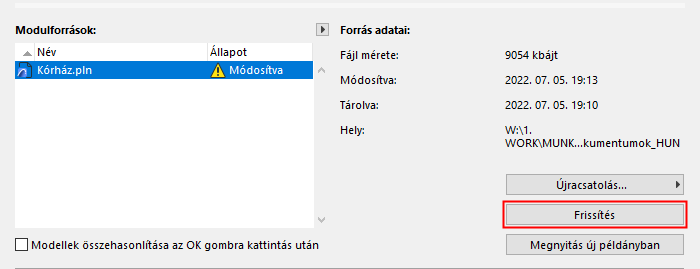

Ha a kapcsolt modulhoz tartozó forrásfájlt módosítják annak eredeti helyén, a Modulforrások listában jelzett állapota „Módosított”-ra változik Frissíteni kell a forrásfájlt és így a modulhoz tartozó összes lehelyezett modult: jelölje ki a forrásfájlt, majd kattintson a Frissítés gombra.

Ez a parancs megtalálható a lehelyezett kapcsolatok helyi menüjében is: Modulok > Modul és minden hivatkozott kapcsolat frissítése.

Megjegyzés: A kapcsolt modult tartalmazó fájl megnyitásakor és publikálásakor alkalmazandó frissítési beállítások megadásához használja az előugró paneleket a Beállítások > Munkakörnyezet > Adatbiztonság és integritás > Kapcsolat frissítése pontban.

Lásd Kapcsolat frissítése.

Frissítés, majd összehasonlítás

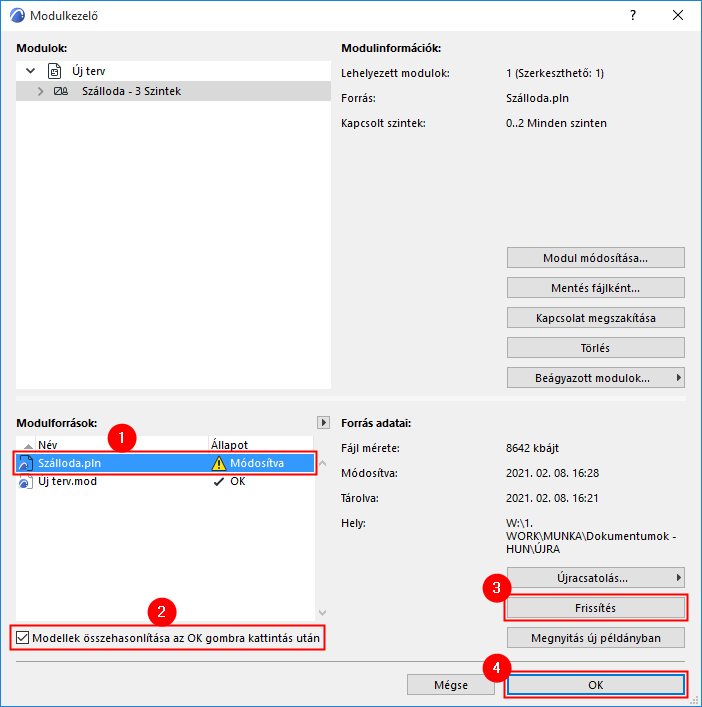

A kapcsolt modulok frissítése során egy lépésben megnyithatja a Modellek összehasonlítása ablakot, melynek segítségével pontosan nyomon tudja követni, hogy mit eredményezett a frissítés.

Lásd Archicad modellek két – a kapcsolat frissítése előtti és utáni – változatának összehasonlítása.

Megnyitás új Archicadben

Megjegyzés: IFC vagy Rhino forrásfájlok esetén nem elérhető.

Megnyitja a kijelölt forrásfájlt egy új Archicadben.

Lásd még: Modul szerkesztése egy másik Archicadben.

Modul forrás fájl állapotüzenetei

•OK: A forrásfájl moduljai aktuálisak.

•Módosított: A forrásfájl módosítva lett. Ha frissíteni kívánja a tervben a forrásfájlból származó modulokat, használja a Frissítés parancsot.

•Hiányzó: Modulokat helyezett el ebből a fájlból a tervben, a forrásfájl azonban nem található. Az Újracsatolás funkcióval meghatározhatja a hiányzó forrásfájl helyét.

•Nem elérhető: A forrásfájl a BIMcloudon található régebbi Csapatmunka terv. Nincs hozzáférése a forráshoz, mert a program bemutató verzióját használja, vagy csapatmunkát nem támogató védőkulccsal rendelkezik.

•Elévült: Az elévült forrásfájlokat az Archicad 17 előtti verzióban mentették. A modulok frissítésének az aktiválásához először nyissa meg az elévült forrásfájlt, és mentse újra 17-26-os verzióban.
