Modul fájl (.mod) fájl létrehozása
A modul fájl (.mod) egy egyszerűsített tervfájl, amely elhelyezhető kapcsolt modulként vagy beolvasztható a tervbe.
•A modul fájlba menthető a terv összes eleme vagy csak a kijelölt elemek és szintek.
•A .mod fájl csak a modell és az alaprajz adatait tartalmazza.
•A .mod fájl tartalmazza a beágyazott tárgyakat, azonban a Metszet/Homlokzat/BF, Munkalap/Részlet, ill. 3D Dokumentum adatait nem.
•A .mod fájl csak a címkékben használt jelkulcsokat tartalmazza
•A .mod fájl csak azokat az attribútumokat tartalmazza, amelyeket az elemek ténylegesen használnak. Így egy .mod sokkal kisebb, mint egy .pln fájl
•A Modul mentése fájlként parancs .mod formátumban menti a kapcsolt modult.
Megjegyzés: A terv több PLN fájlra osztható (a modul formátumú fájlokkal ellentétben). Lásd Kijelölés mentése PLN formátumban.
Mentés .mod fájlként – az alaprajzról
Nézet mentése .mod fájlként – a Publikálóból
Mentés .mod fájlként – az alaprajzról
1.Használja az alaprajzon a Fájl > Mentés másként lehetőséget, és válassza a .mod fájlformátumot.

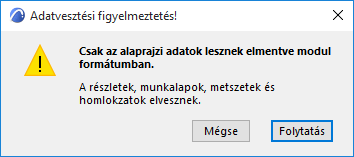

2.A program jelzi, hogy a modulfájlban csak az alaprajzi adatok lesznek elmentve.
3.A modulfájl létrehozásához és a párbeszédablak bezárásához kattintson az OK gombra.
Nézet mentése .mod fájlként – a Publikálóból
Az alaprajzról mentett nézetek esetén elérhető.
Kattintson a Beállítások lehetőségre, és adja meg, mely szintek és elemek kerüljenek a modulba. (Lásd lentebb.)
Kattintson a Beállítások lehetőségre a Mentés másként... párbeszédablakban. Ekkor megnyílik a Mentés beállításai panel.
•Az alapértelmezett beállítás a Minden szintről.
•Választhatja az aktuális szintet, vagy több Adott szintet is, így csak azok kerülnek be a modul fájlba.. A választott tartományba eső összes elem a modul része lesz.
–Más szintek megjelenített elemeinek hozzáadása: Ha az Aktuális szintről vagy a Tartományból lehetőséget választotta, akkor ezzel az opcióval beállíthatja, hogy a program azokat az elemeket is mentse, amelyek honszintje kívül esik a modul szinttartományán, de mégis meg vannak jelenítve az adott szinteken, mert a Megjelenítés ezen szinteken vezérlőjénél a Minden kapcsolódó szinten lehetőség van beállítva.
Válassza ki, hogy az alaprajz összes elemét vagy csak a látható elemeket kívánja-e menteni.
•Minden elem (rejtett és látható): A mentett modul tartalmazza az alaprajzon lévő összes tervelemet azok Átépítési vagy Opció állapotától függetlenül.
•Csak a látható elemek: A mentett modul csak olyan elemeket tartalmaz, amelyek
–látható fólián találhatók
–a részleges szerkezetmegjelenítés beállításai alapján láthatók
–aktív tervopciókon találhatók
–az átépítési állapotuk alapján meglévő elemek
Beágyazott modulok és Xrefek megtörése
Ha a modulfájl tartalmaz beágyazott kapcsolt modulokat és/vagy XREF-eket, és ezek forrásfájljai már nem érhetők el, vagy már nincs rájuk szükség, akkor e jelölőnégyzet bejelölésével törölheti a kapcsolatokat.
Lásd Modul elhelyezése.
