Szakasz átmérőjének módosítása – a mozgó paletta segítségével

Elérhető az Archicad Collaborate-tel

A nyomvonal szakasza (légcsatorna, cső, kábeltálca‏) átmérőjének módosítása.

1.Jelölje ki a nyomvonalat

2.Kattintson a módosítani kívánt szakasz referenciavonalára

Megjegyzés: Kapcsolja be az Épületgépészeti referenciavonalak lehetőséget a 2D nézetekben, a Nézet > Megjelenítési lehetőségek a képernyőn menüpontban.

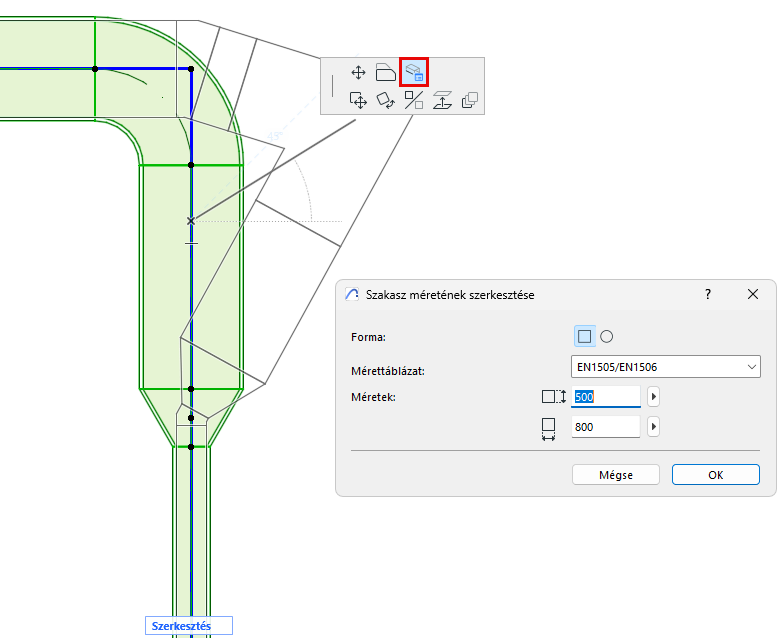

3.Válassza a Szakasz méretének szerkesztése lehetőséget a mozgó palettán.

4.A párbeszédpanelen módosítható a szakasz formája (csak légcsatorna esetén), mérettáblázata és mérete.

5.Kattintson az OK gombra a szakasz frissítéséhez a modellben.

Az elérhető méretek a kiválasztott mérettáblázatból származnak (a Beállítások > Terv beállításai > Vonalvezetési specifikációk menüpontban megadott beállítás).

Lásd még: Duct Size Optimizer.
