Elvezetési beállítások – Elágazás, Pozicionálás, Szigetelés

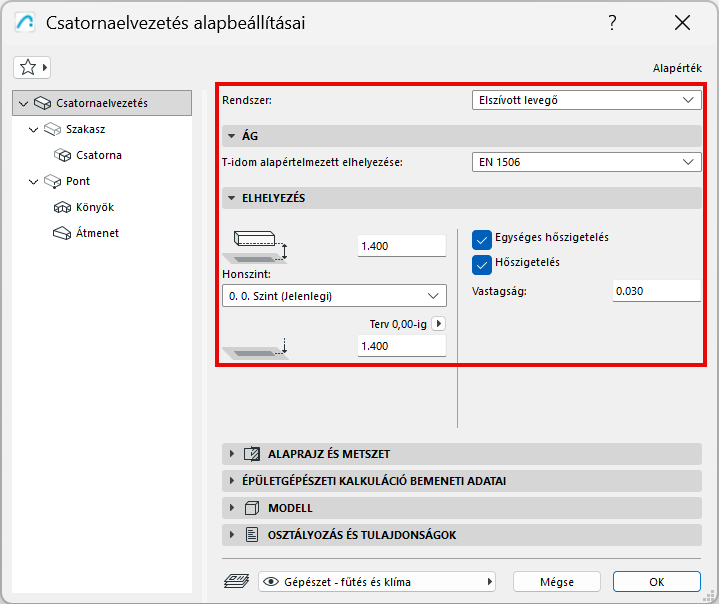

Nyissa meg az elvezetési eszköz alapértelmezett beállításait

Épületgépészeti rendszerek

Válasszon ki egy rendelkezésre álló épületgépészeti rendszert. Az épületgépészeti rendszer határozza meg a nyomvonal 2D-s és 3D-s megjelenését. Lásd Épületgépészeti rendszerek.

Megjegyzés: Amikor a nyomvonal egy elemét önálló épületgépészeti objektumhoz kapcsolja, a nyomvonal eleme nem a hozzá beállított épületgépészeti rendszert használja, hanem automatikusan az objektum épületgépészeti rendszerét örökli.

Ág

Az Ág részben megtalálható a nyomvonal T-idomaira vonatkozó alapértelmezett mérettáblázat.

Lásd Vonalvezetési specifikációk.

Elhelyezés

•Állítsa be az Elvezetési elem honszintjét, valamint a honszinttől való eltolódását

•Állítsa be az Elvezetési elem alsó eltolódását a kiválasztott hivatkozási szinthez képest

Egységes hőszigetelés

Ellenőrizze, hogy az elvezetés minden része – a Csatorna, a Könyök és az Átmenet – ugyanazt a szigetelési értéket alkalmazza.

Szükség esetén bármelyik alkatrészhez külön szigetelési értékeket adhat meg a saját beállítási lapján; ehhez törölni kell a megfelelő jelölőnégyzet kijelölését.

Szigetelés

Jelölje be, ha szigetelőréteget kíván hozzáadni az elvezetett csatornák/csövek külső felületéhez. Ezután adja meg a szigetelés vastagságát.
