Elérhető az Archicad Collaborate-tel
Az Épületgépészeti rendszer az Épületgépészeti nyomvonalak és Épületgépészeti könyvtári elemek megjelenítéséhez használt kitöltések, vonalak és felületek elmentett készlete.
Az épületgépészeti rendszerek az Archicad terv attribútumai.
Épületgépészeti rendszer hozzárendelése
•Az épületgépészeti nyomvonalhoz: A nyomvonal beállítások párbeszédpanel tetején minden nyomvonalhoz hozzá van rendelve egy Épületgépészeti rendszer. Lásd Elvezetési beállítások – Elágazás, Pozicionálás, Szigetelés.
–Szükség esetén bármely nyomvonal rendszer attribútumait felülbírálhatja: lásd Nyomvonalelem megjelenítése: alaprajzi és metszeti, modell megjelenítés.
•Lezáráshoz, Kiegészítőhöz vagy Berendezéshez: Az épületgépészeti rendszer hozzárendelése az elem beállításainál: lásd MEP-kompatibilis objektumok
Megjegyzés: Amikor a nyomvonal egy elemét önálló épületgépészeti objektumtól indítja, a nyomvonal eleme nem a hozzá beállított épületgépészeti rendszert használja, hanem automatikusan az objektum épületgépészeti rendszerét örökli.

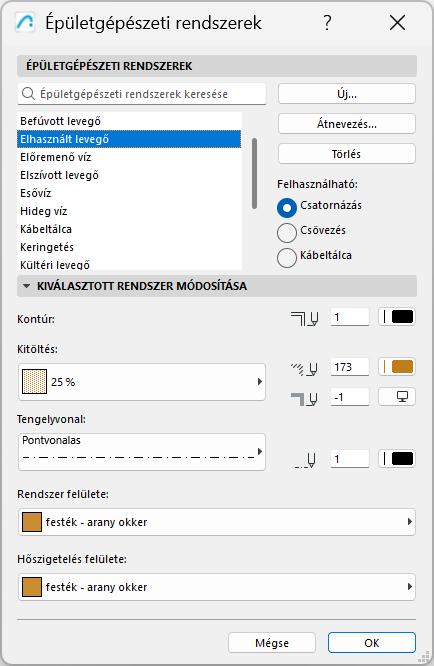

Épületgépészeti rendszer beállítása és szerkesztése
A párbeszédablakot a következő módon nyithatja meg:
•Tervezés > Épületgépészeti rendszerek
•Beállítások > Elemattribútumok > Épületgépészeti rendszerek
•Épületgépészeti rendszerek parancsikon az épületgépészeti eszközsávon
•Épületgépészeti rendszerek parancsikon a rendszerböngészőből
Használhatja, módosíthatja az előre definiált épületgépészeti rendszereket, és létrehozhat újakat.

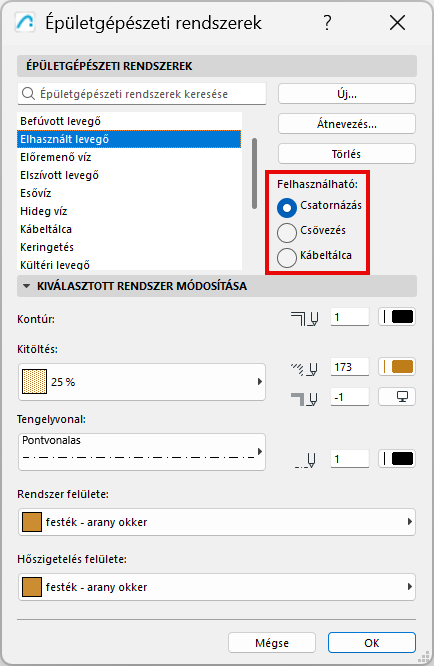

Használható (elvezetéstípus)
Minden épületgépészeti rendszer egy konkrét nyomvonaltípus által használható: Csatornázás, Csövezés vagy Kábeltálca.
Minden egyes épületgépészeti rendszerhez válasszon egyet a következő kategóriák közül.
Épületgépészeti rendszer attribútumainak szerkesztése
A vezérlőkkel beállíthatók az aktuális épületgépészeti rendszer kitöltései, vonalai és felületei.
