Mérettáblázat

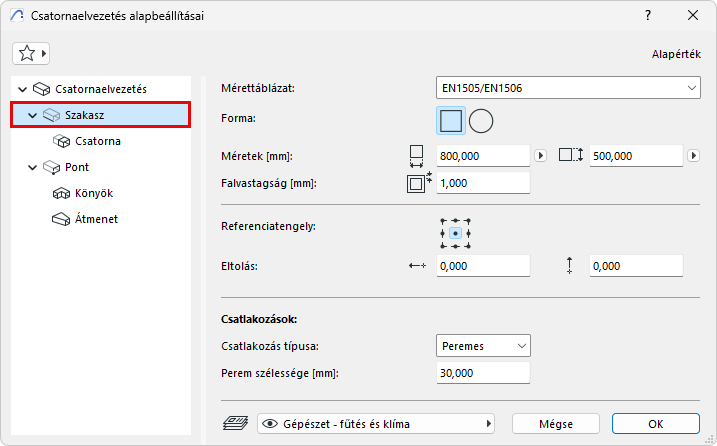

Válasszon mérettáblázatot. (Táblázatok beállítása: Vonalvezetési specifikációk.)
Alak
(Csak légcsatorna esetén:) Válasszon keresztmetszetet: téglalap vagy kör.
Méretek
•(Csak légcsatorna esetén:) Téglalap esetén: adja meg a keresztmetszeti értékeket.
•Válasszon szabványos körméretet a beállított mérettáblázatból. Lásd Vonalvezetési specifikációk.
Megjegyzés: bármelyik szakasz keresztmetszete testre szabható a bevitel során – lásd Vonalvezetési paraméter módosítása menet közben.
Falvastagság
Az épületgépészeti elem falának vastagsága.
Iigazítás és eltolás
Lásd Szakasz referenciavonal módosítása – igazítás és eltolás
Válassza ki a megfelelő típust (pl. peremes, hegesztett, egyszerű) – ez a nyomvonal típusától függően változik. Szükség szerint adja meg a szélességet/átmérőt.
A szegmens könyökei és csomópontjai ennek megfelelően használják ezeket a csatlakozásokat.
Megjegyzés: Amikor a nyomvonal egy elemét önálló épületgépészeti objektumtól indul, a nyomvonal eleme nem a hozzá beállított csatlakozási típust használja, hanem automatikusan az objektum csatlakozási típusát veszi át.
