Épületgépészeti nyomvonal elhelyezése

Elérhető az Archicad Collaborate-tel

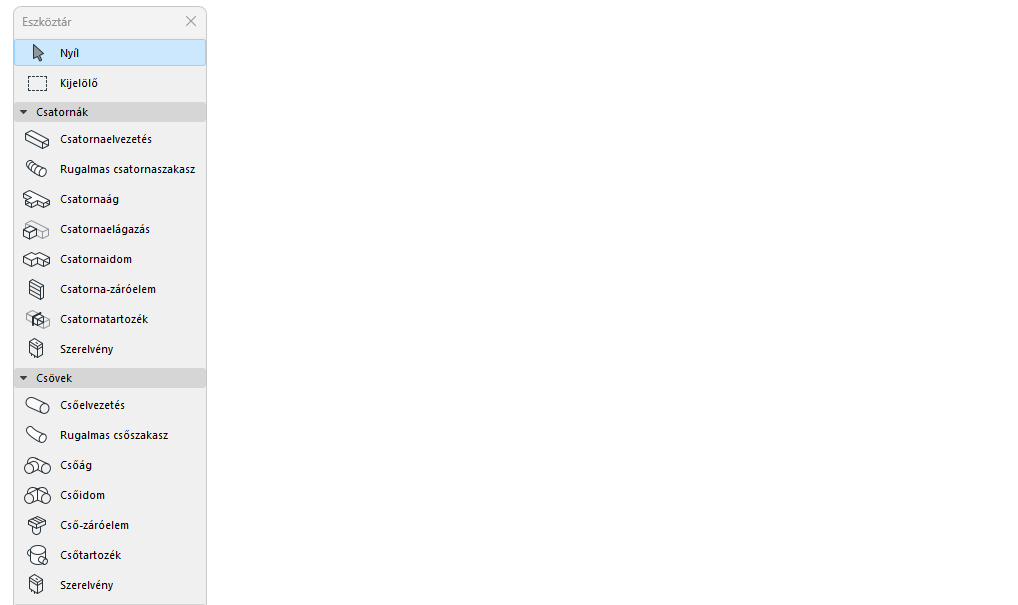

1.Aktiváljon egy vonalvezetéshez használható eszközt az eszköztárból: Légcsatornaelvezetés, Kábelcsatorna-elvezetés vagy Csőelvezetés.

2.Alapértelmezés szerint a referenciavonal a nyomvonal közepén található. Szükség esetén adjon meg eltolási értéket, vagy módosítsa az igazítást az Infótáblán. (lásd még: Szakasz referenciavonal módosítása – igazítás és eltolás)

Megjegyzés: Kapcsolja be az Épületgépészeti referenciavonalak lehetőséget a 2D nézetekben, a Nézet > Megjelenítési lehetőségek a képernyőn menüpontban.

3.Az Alaprajz, Metszet vagy 3D ablakban: Kattintson többször a sokszögű nyomvonal szakaszainak és csomópontjainak meghatározásához.

•Minden kattintás egy csomópontnak felel meg, amely összeköti a szomszédos szakaszokat.

•Az utoljára elhelyezett szakasz törléséhez nyomja meg a Backspace billentyűt.

4.Az elvezetés befejezéséhez kattintson még egyszer az utolsó szakasz végére.

Az eredmény egyetlen nyomvonal elem.

A könyökök és átmenetek automatikusan jönnek létre mindegyik csomópontnál.

Megjegyzés: Ha a nyomvonal egy elemének vége lezárásra, kiegészítőre vagy berendezésre esik, a felfelé és lefelé mutató nyílbillentyűkkel megjeleníthetők a nyomvonal folytonosságát biztosító alternatív irányok. (Lásd Lezárás, Kiegészítő vagy Szerelvény lehelyezése)

Vonalvezetési paraméter módosítása menet közben

Ha hozzákezdett a nyomvonal elhelyezéséhez, a keresztmetszet módosítható a Követőben.

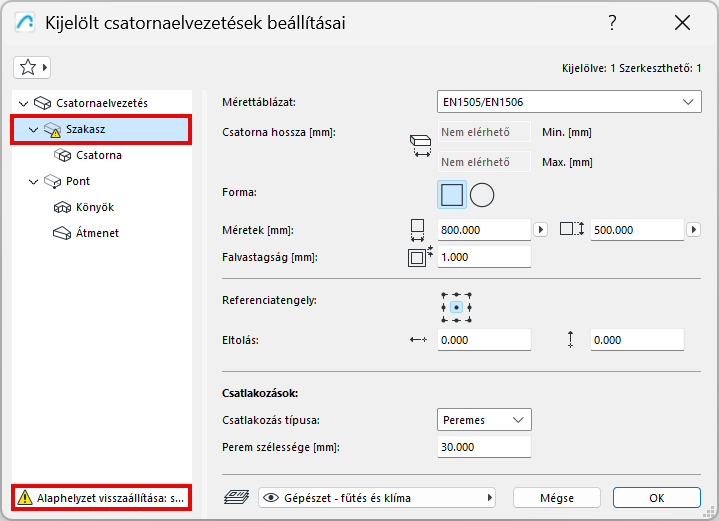

Mivel megváltoztatta a szakasz alapértelmezett paraméterértékét, az a beállítások párbeszédpanelen „egyéni” értékként jelenik meg.

Nyomvonalak egyesítése

A nyomvonalak egyesülnek, ha:

•Az egyik nyomvonal záró csomópontja egy másik nyomvonal záró csomópontjához csatlakozik

•Töröl egy ágat (a megmaradt nyomvonalak egyesülnek)

•Áthelyezi egy ág végpontját, és ezzel leválasztja a korábbi ágat

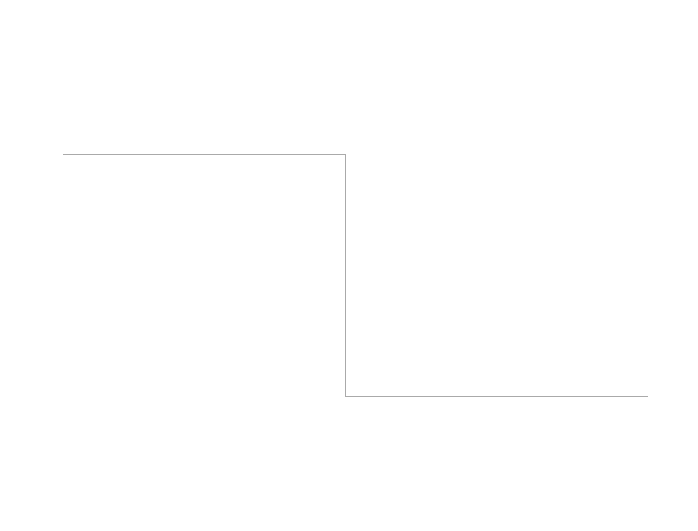

Útvonal lehelyezése varázspálcával

Használja a Varázspálca eszközt a nyomvonal egy kattintással történő elhelyezéséhez egy meglévő sokszögvonal vagy poligon alapján.

1.Rajzoljon egy vonalat vagy sokszögvonalat.

2.Válasszon egy Épületgépészeti eszközt (légcsatorna, cső vagy kábelcsatorna).

3.A Varázspálca aktiválásához nyomja meg a szóköz billentyűt, majd kattintson a sokszögvonalra vagy a poligonra.

Flexibilis légcsatorna és rugalmas csőszakaszok

Ezekkel az eszközökkel, a görbe típusú bevitel segítségével egyszerűen hozhat létre flexibilis geometriát. Kattintson egy meglévő nyomvonal csatlakozási pontjához annak csatlakoztatásához, vagy kattintson duplán a bevitel befejezéséhez.

Flexibilis légcsatorna vagy cső esetén nem kerül átmenet a végpontra; a nyomvonalon előforduló különböző méretű csatlakozásokat össze kell hangolni.

Lásd még: Nyomvonal grafikus szerkesztése.
