Mérettáblázatok felállítása szegmens, könyök, elágazás, átmenet számára

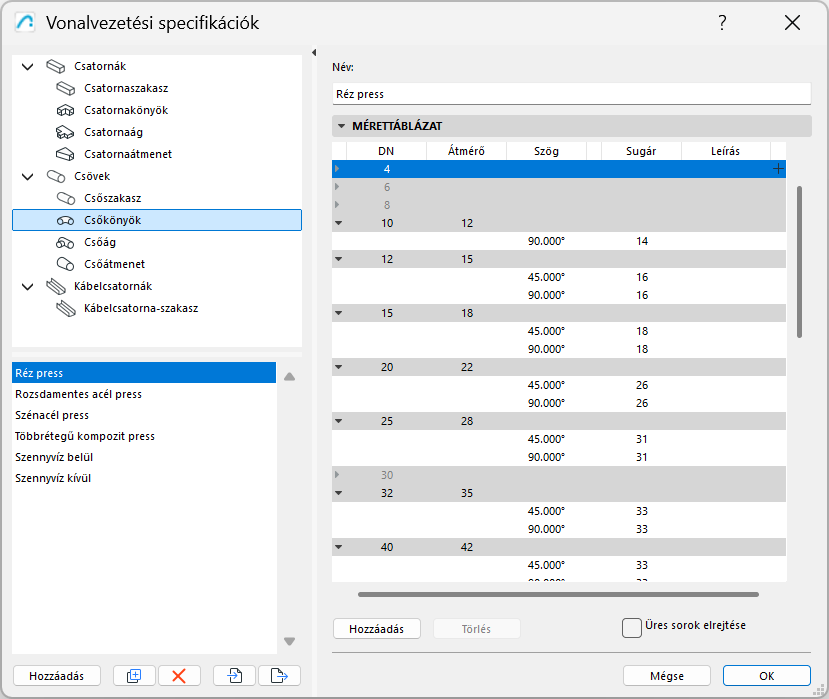

Válasszon ki egy épületgépészeti elemtípust a Vonalvezetési specifikációknál. Itt létrehozhatók és módosíthatók a kapcsolódó előre megadott mérettáblázatok.

•A felsorolt elemek (pl. DN elemek) a hivatkozáskészletből származnak. (lásd Hivatkozáskészletek létrehozása csatornákhoz és csövekhez)

•Szükség szerint adja meg a kívánt méreteket.

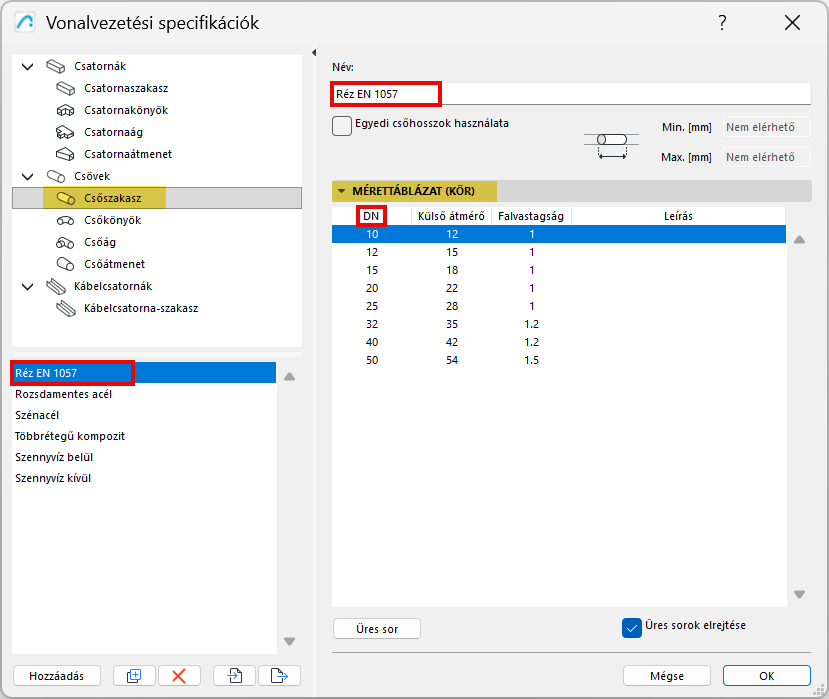

•Az épületgépészeti elemtípushoz több előre beállított mérettáblázat tartozhat – további táblázatok készítéséhez kattintson a Hozzáadás vagy a Duplikálás gombra lehetőségre.

•Néhány sor üres lehet, ha nem használja a hozzájuk tartozó elemet. Jelölje be az „Üres sorok elrejtése” opciót, hogy csak a használt elemek jelenjenek meg.

•Duplikálhat és szerkeszthet bármely méretadatokat tartalmazó táblázatot, ezzel új elemeket hozhat létre és módosíthatja az értékeiket. Lásd még: Üres sor: Csatorna- vagy csőszakasz DN-értékének törlése)

Egyedi hosszok használata

Lásd Egyedi cső- és csatornahosszok használata.

Szöghajlítások meghatározása

A csövek vagy csatornák könyökeinek és elágazásainak bármely szabványos szög paraméterét konfigurálhatja.

Ág méreteinek megadása

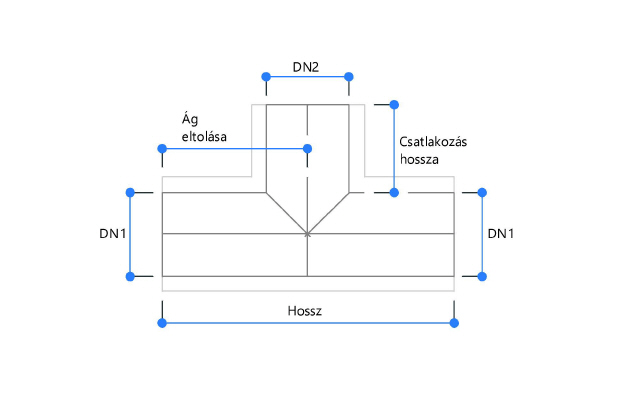

Az ágméretek több részből állnak:
