A Hidronikai optimalizáló a minimális és maximális átmérő, valamint a minimális és maximális sebesség alapján átméretezi az összes fűtési csövet.
•Válassza ki az átméretezni kívánt nyomvonalakat, majd nyissa meg a Hidronikai optimalizálót (Épületgépészeti eszköztár vagy ablak > Paletták)

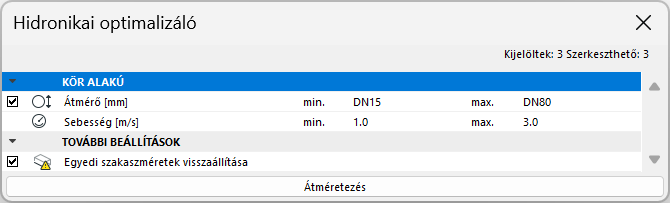

•Határozza meg a csőméretek és a sebesség értéktartományait, majd kattintson az Átméretezés gombra
Ezt a párbeszédpanelt azt követően használja, hogy beállította a hidronikai rendszereket és ellenőrizte a számításokat a Rendszerböngészőben.
1.Nyissa meg a Hidronikai optimalizálót az Épületgépészet eszköztáron vagy az Ablak > Paletták menüpontban
2.Válasszon ki egy vagy több csőelvezetést az átméretezéshez. A párbeszédpanelen látható a kijelölt és szerkeszthető elemek száma.
Megjegyzés: Előfordulhat, hogy a nyomvonal nem szerkeszthető, ha egy fóliája vagy eleme zárolt.
3.Jelölje be az átméretezni kívánt mérettípusokat.
–Ellenőrizze, hogy az egyéni szegmensek is szerepeljenek-e az átméretezési műveletben.
–Törölje a jelölést azoknál a méreteknél, amelyeket nem kíván módosítani.

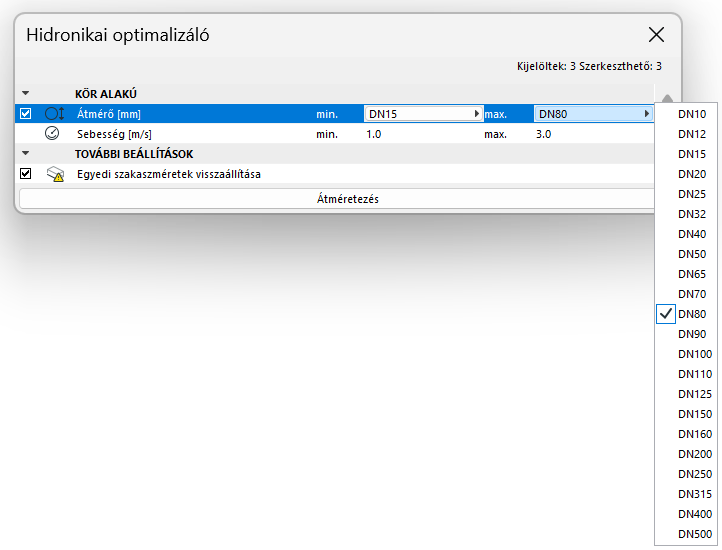

4.Adja meg a csőátmérő értéktartományát.
5.Adja meg a sebesség értéktartományát azok minimális és maximális értékekre vonatkozó egyedi követelményei alapján.
Megjegyzés: Ha tartomány helyett pontos értéket kíván megadni, a minimális és maximális értéknél ugyanazt az értéket adja meg.
6.Kattintson az Átméretezés gombra.
–Az eredményért tekintse meg a visszajelzést – ha ez alapján nem történt átméretezés, akkor a nyomvonalak eleve megfeleltek a Hidronikai optimalizálóban megadott határértékeknek
–Ha az Átméretezés gomb szürke, akkor nincsenek kijelölt vagy módosítható nyomvonalak
