Épületgépészeti elemek szimbolikus ábrázolása

Elérhető az Archicad Collaborate-tel

Válassza ki a vetített vagy a szimbolikus megjelenítést az épületgépészeti elemek alaprajzon történő megjelenítéséhez, attól függően, hogy melyik felel meg jobban a dokumentációs szabványoknak:

1.Válassza a Dokumentáció > Modellnézetek > Modellnézet-beállítások menüpontot.

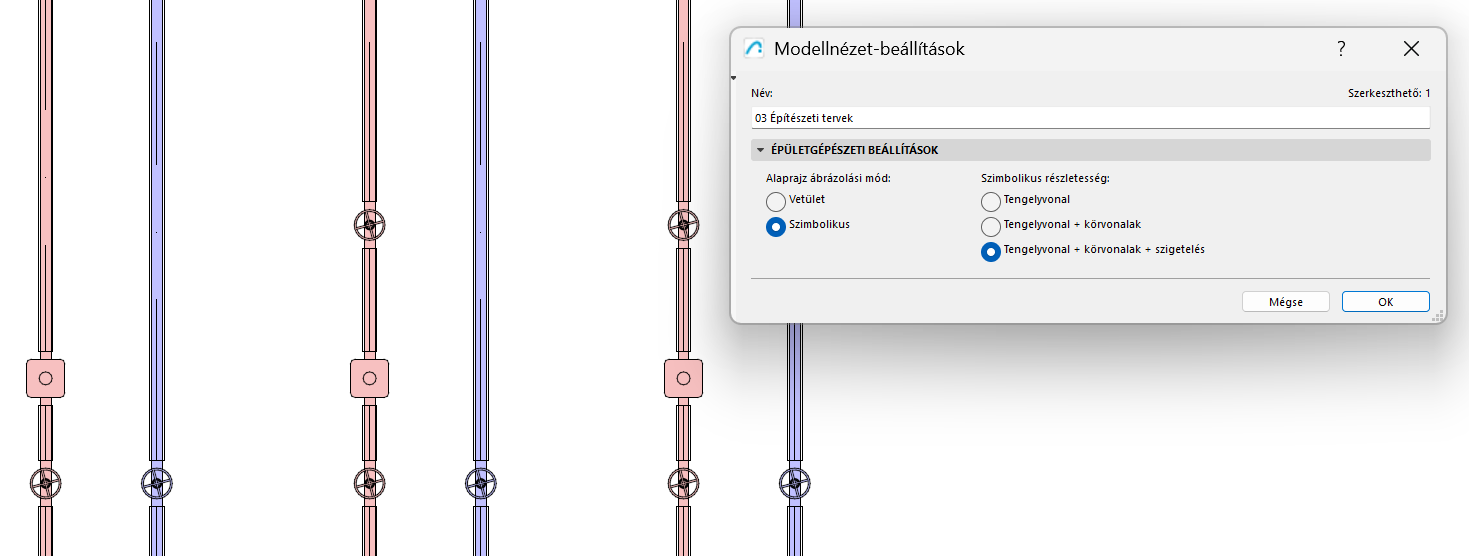

2.Az épületgépészeti beállítások panelen: válassza a Vetített vagy a Szimbolikus lehetőséget

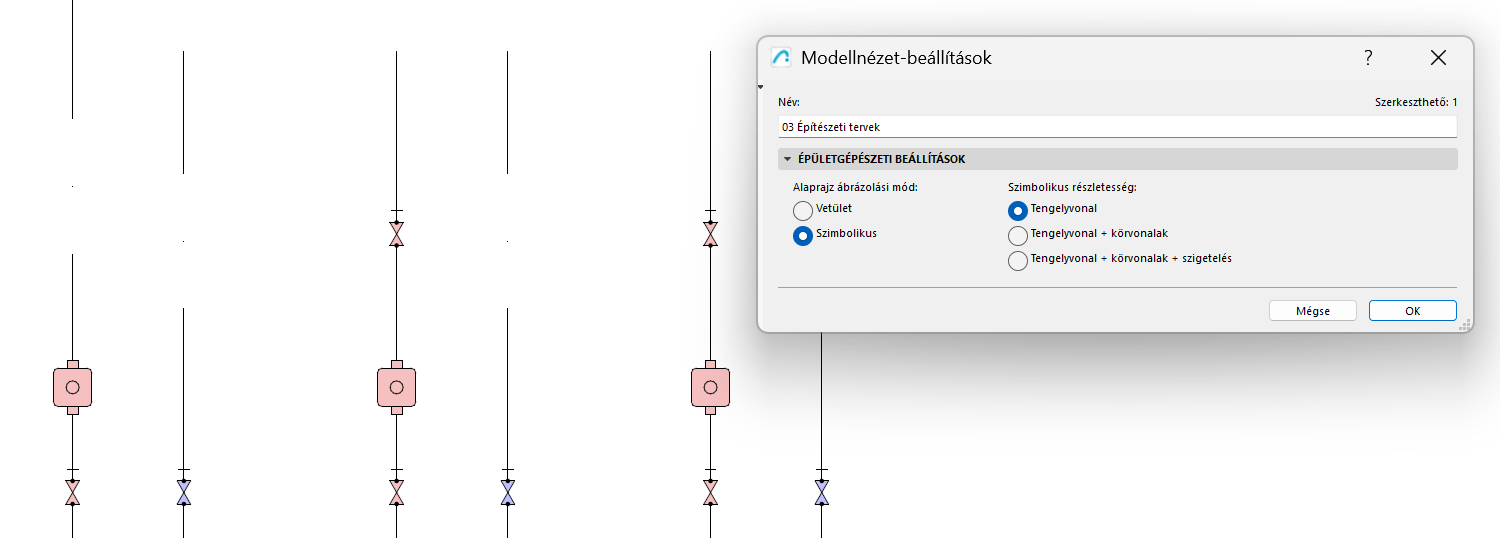

3.A Szimbolikus lehetőség esetén válassza ki a kívánt részletességi szintet.

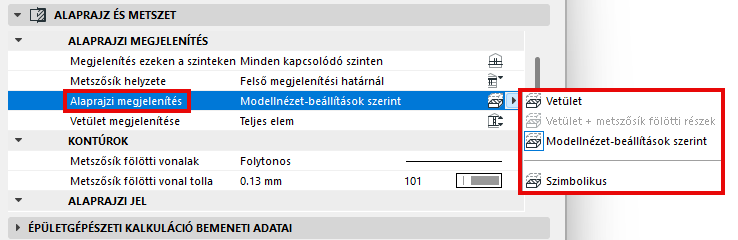

Ahhoz, hogy a Modellnézet-beállítások bármely nyomvonalra érvényesek legyenek, győződjön meg arról, hogy az alaprajz megjelenítési opciója (az Elvezetés beállításainál) továbbra is a „Modellnézet-beállítások szerint” értékre van állítva.

Ezt a beállítást felül is írhatja, és bármely egyedi nyomvonalhoz választhatja a Vetület vagy a Szimbolikus értéket.

Lásd még: Egyéni épületgépészeti jel létrehozása.
