Egyéni épületgépészeti jel létrehozása
Elérhető az Archicad Collaborate-tel
Számos épületgépészeti elemhez beépített alaprajzi jelek is rendelkezésre állnak.
Megjegyzés: A Modellnézet-beállítások segítségével jelképes vagy vetített formában jelenítheti meg az épületgépészeti elemeket az alaprajzon: lásd: Épületgépészeti elemek szimbolikus ábrázolása)
Ha egyéni jelet szeretne használni, szerkesztheti a beépített jelet, vagy sajátot is rajzolhat.
Megjegyzés: Az egyéni épületgépészeti jelek használhatók a csőlezárásokkal, cső tartozékokkal és berendezésekkel.
Itt van például egy csőszelep beépített jele.
A következőképpen hozhat létre egy fogantyúval ellátott szelepjelet:
1.Alkalmazza az alábbiak egyikét:
•Másolja a meglévő alaprajzi jelet, és illessze be egy munkalapra (vagy alaprajzra)
•Rajzoljon egy új jelet alaprajzi rajzelemek (pl. vonalak, kitöltések) használatával
2.Válassza ki az új jel rajzát.

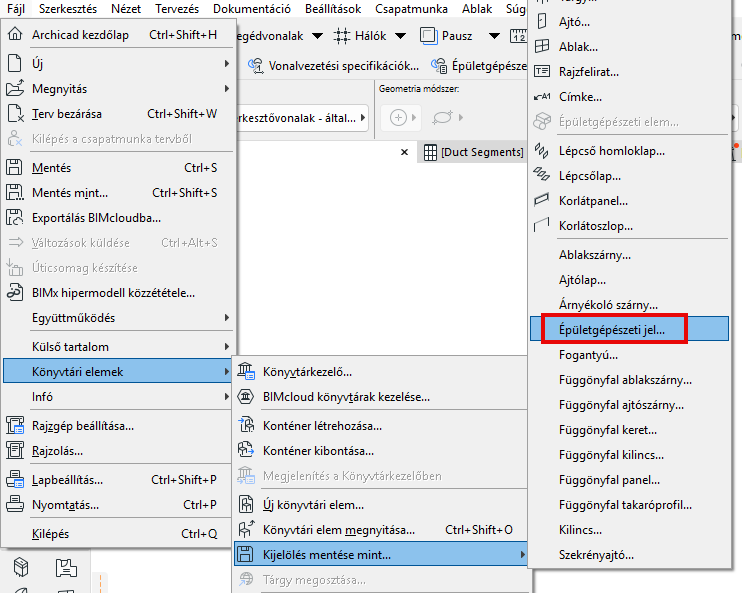

3.Használja a Fájl > Könyvtári elemek > Kijelölés mentése mint... > Épületgépészeti jel menüpontot.

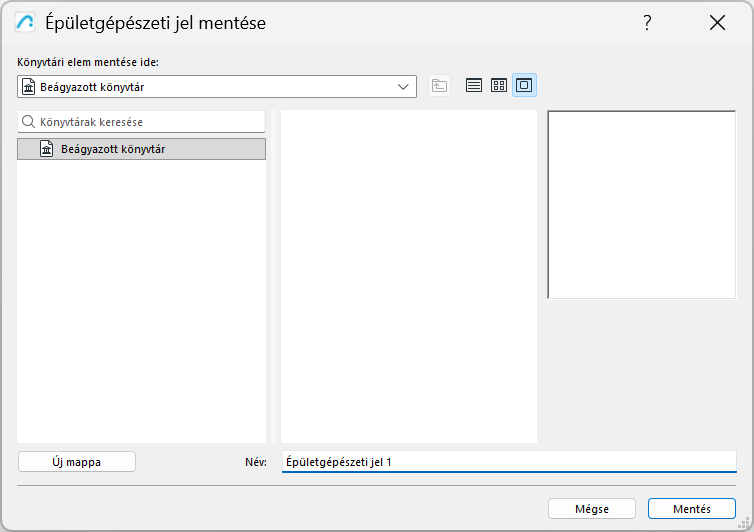

4.Adja meg a fájl nevét és helyét, majd kattintson a Mentés gombra.
•Az alapértelmezett hely a Beágyazott könyvtár, de ha nagy mennyiségű épületgépészeti jellel rendelkezik, hasznos lehet névvel ellátott almappákba rendezni azokat.
5.A modellben válassza ki a cserélni kívánt épületgépészeti tárgyjelet (például ezt a szelepet), és nyissa meg annak Tárgy beállításai párbeszédpaneljét.
6.Az épületgépészeti egyéni beállítások oldalon lépjen a Vizualizáció lapra.

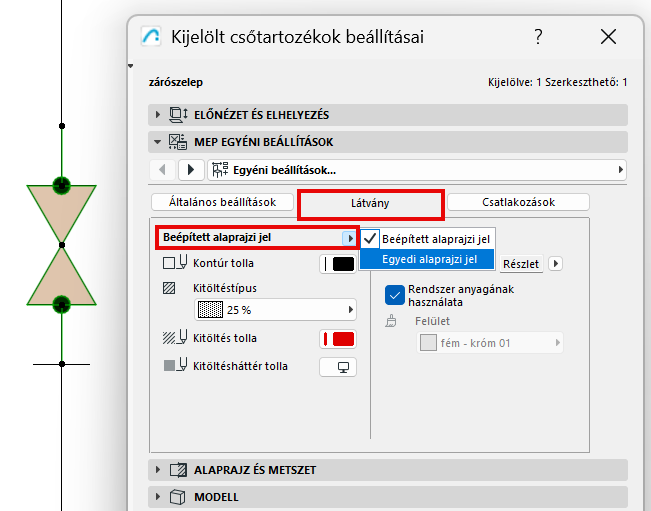

A Beépített alaprajzi jel helyett válassza az Egyéni alaprajzi jelet.

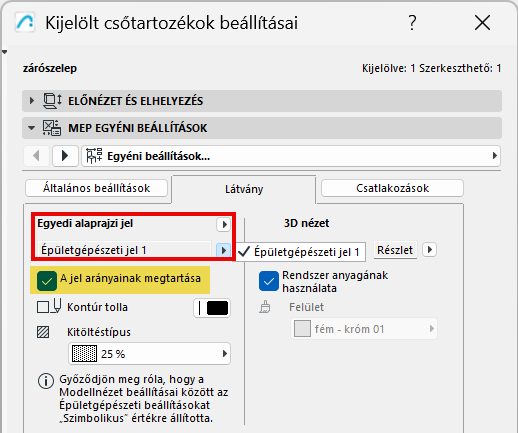

7.A felugró ablakban válassza ki az elmentett Egyéni épületgépészeti jelet.
–A Jel arányainak megtartása jelölőnégyzet alapértelmezés szerint be van jelölve a torzítás elkerülése érdekében a tárgy megjelenítésekor

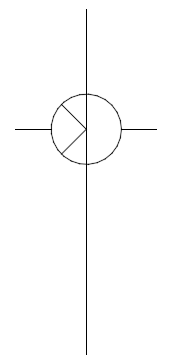

8.A szelep mostantól az egyéni épületgépészeti jellel jelenik meg.
Állítsa be az egyéni jel igazítását – használja az eltolási paramétereket
Ha az új jel nem megfelelően van elhelyezve a tervben:
1.Jelölje ki a jelet.
2.Nyissa meg a Kijelölt tárgyak beállításait.
3.Válassza az Épületgépészeti egyéni beállítások lehetőséget, és nyissa meg a Minden paraméter listát.

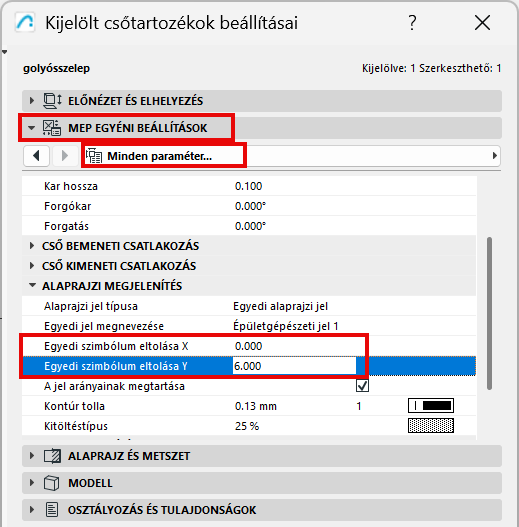

4.Használja az Egyéni jel X és Y irányú eltolása paramétert a tárgy helyzetének beállításához.
