Koncentrált teher elhelyezése

Koncentrált teher a következő helyekre helyezhető:

•1D elemek (csomópont vagy él)

•2D elemek (csomópont, él vagy felület)

1.Kapcsolja be a Koncentrált teher eszközt.

2.Az Eszköz beállításainál vagy az Infótáblán: válassza ki a teheresetet (lásd: Teher eszköz beállításai).

3.A teherelem elhelyezésekor a lehetséges fogadó elem (szerkezetelemzési elem) ki van emelve. A teher előnézete is látható – ezt fogjuk látni az elhelyezés után.

Megjegyzés: Ha több fogadó elem fölé áll a kurzorral, a tabulátorral lépkedhet közöttük a megfelelő elem kiemeléséig.

4.Kattintson a lehelyezéshez.

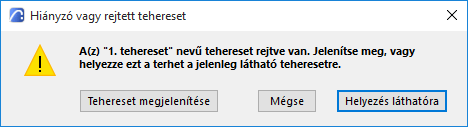

Megjegyzés: A terhek csak akkor láthatók, ha az éppen látható teheresethez tartoznak. Ha olyan teherelemet kíván elhelyezni, amely nem az aktuálisan látható teheresethez tartozik, a program értesíti erről.
