2. példa: Gerendák nyújtása az oszlopokhoz

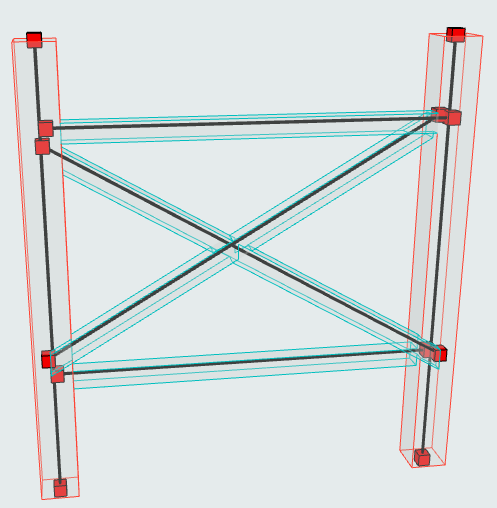

Ennek az igazítási típusnak a bemutatásához egy általános acélszerkezetet használunk, amely oszlopokból, gerendákból és átlós merevítésből áll:

Látjuk, hogy a gerendák 1D elemei nem csatlakoznak az oszlopokhoz: nincs folytonosság, ami szükséges lenne a szerkezeti elemzéshez.

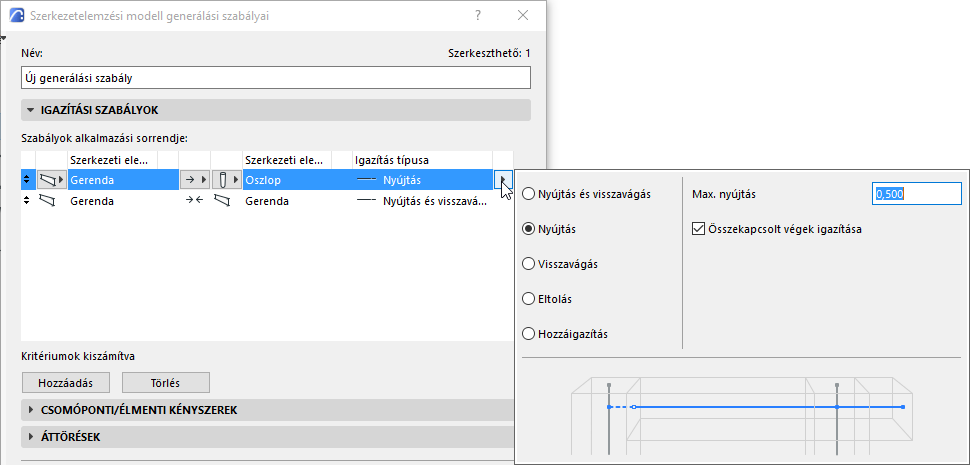

A megoldás egy olyan szabály létrehozása, amellyel a födémig nyújtjuk a gerenda tengelyeit.

•1. csoport elemei: gerenda

•2. csoport elemei: oszlop

•Eljárás: egyiket a másikhoz (gerenda nyújtása az oszlophoz változatlan oszlop mellett).

•Igazítás típusa: Nyújtás

•Kiegészítő nyújtási opciók: maximális megengedett nyújtás.

Megjegyzés: A megadott tűrések hossz típusú értékek: a Beállítások > Rajzi egységek pontban megadott hosszúsági mértékegységek érvényesek.

A gerendák már elérik az oszlopokat, de a merevítés még nem megfelelő.

A folytatáshoz lásd a következő részt: 3. példa: Illesztés.
