2D elemek (födém, fal, tető)

A födémek, falak és egyszerű tetők 2D elemként jelennek meg a szerkezetelemzési modellben.

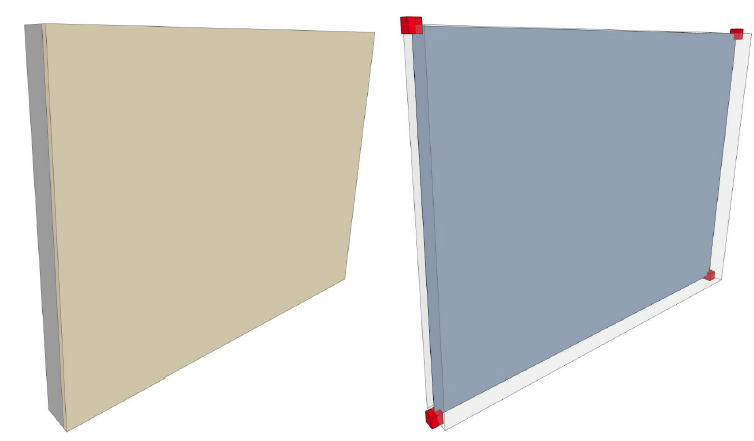

A 2D elemek az elem magsíkjának közepén létrehozott egyszerű felületek. A 2D elem legalább négy csomóponttal és az azokat összekapcsoló egyetlen felülettel rendelkezik.

Az elemzési elem nem nyúlik túl a fizikai testen, kivéve, ha úgy igazították.

A 2D elem színe itt adható meg: Szerkezetelemzési modell ábrázolása (Beállítások).

Milyen elemek alkotják a szerkezetelemzési modell 2D elemeit?

A födémek, falak és tetők 2D elemmé válnak a szerkezetelemzési modellben, ha teljesítik az alábbi feltételeket:

•Tartószerkezet

•Tartószerkezetet tartalmaz

•A „Szerkezeti elem” jelölőnégyzet be van jelölve az Elembeállításoknál

•Támogatott geometriával rendelkeznek (lásd a lenti táblázatot)

Eszközbeállítások a 2D elemeknél

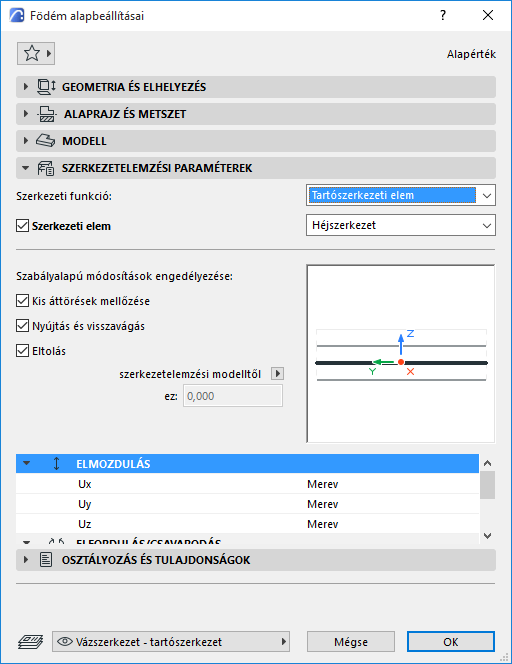

Használja a födém, fal vagy tető beállításainál található szerkezetelemzési paraméterek panelt.

Szerkezeti funkció – Tartószerkezet engedélyezése

A szerkezeti funkciónál válassza a Tartószerkezet lehetőséget. Ez az Osztályozás és tulajdonságok panelen található Szerkezeti funkció vezérlővel azonos vezérlő (és érték).

Szerkezeti elem – szerkezetelemzési modellbe foglalás engedélyezése

Alapértelmezés szerint ez a négyzet be van jelölve: ez az elem 2D elemként jelenik meg a szerkezetelemzési modellben.

Megjegyzések:

–Csak akkor elérhető, ha a Szerkezeti funkció beállítása „Tartószerkezet”

–Ha az elem réteges szerkezet vagy összetett profil, legalább egy teherhordó réteget/összetevőt kell tartalmaznia ahhoz, hogy bekerüljön a szerkezetelemzési modellbe.

Szüntesse meg a jelölést, ha az elemet NEM kívánja hozzáadni a szerkezetelemzési modellhez. (Például: vékony nedvességzáró réteg egy föld alatti szinten.)

2D elem – Szerkezeti viselkedés

A szerkezeti viselkedés beállítás határozza meg, hogyan viselkedik az elem a végeselem eljáráson (FEM) alapuló szerkezetelemzési programban, azaz konkrétan milyen típusú erők elviselésére tervezték.

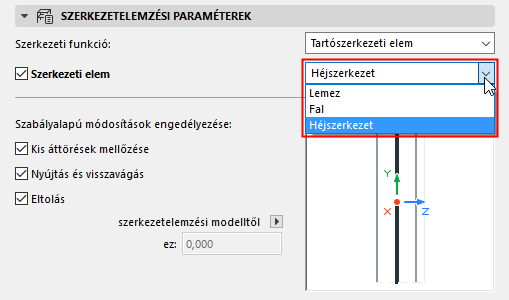

Válasszon beállítást az elem szerkezeti viselkedéséhez:

•Héjszerkezet: minden terhet visel

•Lemez: az elem a síkra merőleges terheket viseli.

•Fal: az elem a síkjával párhuzamos terheket viseli.

Az elérhető meghatározások fixek, nem szabhatók testre.

A megfelelő választást itt a fogadó szerkezetelemzési szoftver határozza meg. Néhány szoftver ez alapján a szerkezeti viselkedési beállítás alapján kiszűri a bejövő elemeket. Ha azt észleli, hogy az exportált 2D elemek importálása nem történik meg a fogadó szoftverbe, előfordulhat, hogy módosítani kell azok szerkezeti viselkedési beállítását az Archicadben.

A meghatározás teljesen független lehet az elem létrehozásához használt eszköztől: a függőleges fal viselkedése lehet „lemez” vagy „héjszerkezet”; a vízszintes födémé pedig „fal”.

A szerkezeti viselkedésként választott beállítás nincs hatással a fizikai modellre.

Szabályalapú módosítások engedélyezése – 2D elem

Alapértelmezés szerint az összes négyzet be van jelölve:

•Kis áttörések mellőzése

•Nyújtás és visszavágás

•Eltolás

Ez azt jelenti, hogy a Generálás szabályai párbeszédablakban megadott, vonatkozó igazítások és az áttörések szűrése hatással lesz erre a 2D elemre.

Lásd Szerkezetelemzési modell generálási szabályai.

A 2D elem igazítások alól történő kivonásához szüntesse meg a négyzet(ek) kijelölését.

Egyéni eltolás

Ha az Eltolás négyzet nincs bejelölve:

Állítson be új z tengely menti külpontosságot az elemhez (a 2D elem síkjára merőleges irányban) grafikusan vagy konkrét érték megadásával.

Lásd Külpontosság.

Elmozdulás és elfordulás/csavarodás

Lásd Csomóponti/élmenti kényszerek.
