Az 1D elemek az elem magjának súlypontjában jönnek létre
A 2D elemek az elem magsíkjának közepén jönnek létre.
Ha az elem helyzete eltér ettől az alapértelmezett helyzettől, külpontosságról beszélünk.
A külpontossági értékek nincsenek hatással a fizikai modellre, de a szerkezetelemzési modell szempontjából jelentősek.
Külpontosság beállítása (grafikusan)
1.Jelölje ki az elemet.
2.Aktiválja a mozgó palettán a Külpontosság parancsot. (Nem szükséges vagy nem elérhető az 1D elemeknél, ha a fizikai modell jelenleg nem látható.)

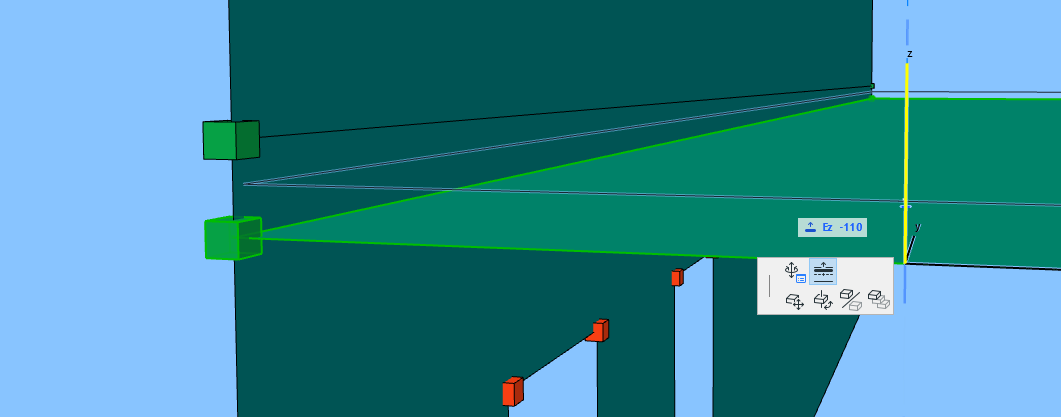

3.Húzza az elemet az új helyre (szükség szerint adjon meg Követő értékeket).
Megjegyzések:
–2D elemek esetén a Külpontosság/Eltolás merőleges az elem síkjára (az esetleges egyedi élszögektől függetlenül).
–A kijelölt elemre vonatkozó külpontosság értéke az elem infócímkéjén (valamint a Beállításoknál és az Infótáblán) található.
–Ha elhúzta az elemet az eredeti helyzetéből, a globális igazítási szabályok már nem vonatkoznak rá – a Beállítások párbeszédablakban található „Eltolás” jelölőnégyzet nincs bejelölve. A globális igazítási szabályok ismételt alkalmazásához lépjen a vonatkozó Beállítások párbeszédpanelre, és jelölje be az Eltolás négyzetet.
Lásd Szabályalapú módosítások engedélyezése – 1D elem vagy Szabályalapú módosítások engedélyezése – 2D elem.
Külpontosság beállítása (Elembeállítások)
1.Jelölje ki az 1D vagy 2D elemet.
2.Nyissa meg a Beállítások párbeszédpanelt (Szerkezetelemzési paraméterek panel).

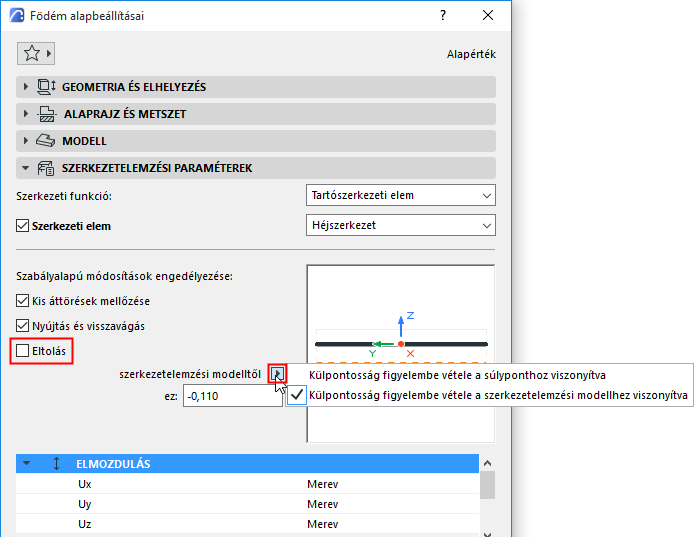

3.Törölje az Eltolás opció jelölését, így az szerkeszthetővé válik. (A négyzet jelölésének törlése azt jelenti, hogy a globális igazítási szabályok nem érvényesek az adott elemre, így az manuálisan beállítható.)
4.Válassza ki a külpontosság mérésének módját:
–az elem súlypontjához képest, vagy
–az elem szerkezetelemzési modelljéhez képest
A két módszerrel ugyanaz az eredmény érhető el, de az értékek meghatározása ellentétes jelekkel történik.
5.Adja meg a külpontossági értékeket a következő lépések egyikével:
–Kattintson az előnézeti ablakba, és adja meg az új helyet a befoglaló négyzet tetszőleges csomópontján
–Adja meg manuálisan az eltolási értékeket
Importált elemekhez tartozó több külpontossági érték
Az 1.0.6 vagy újabb verziójú szerkezetelemzési formátum (SAF) különféle és több külpontossági értéket képes kezelni az 1D elem mindkét végénél.
Az Archicad nem támogatja a végekre alkalmazott többféle külpontossági értéket. Ilyen modell importálásakor az Archicad konvertálja a bejövő elemeket, és a szükséges helyeken átlagolt külpontossági értéket alkalmaz.
Ilyen esetben a konvertálást figyelmeztető üzenet jelzi.
