Szerkezetelemzési modell minőségének ellenőrzése
Bevezetés
A Szerkezetelemzési modell minőség-ellenőrzése funkció segítségével biztosítható, hogy az elkészített szerkezetelemzési modell helyes. A (modell-ellenőrzési jelentésben felsorolt) eredmények a lehetséges hibákra hívják fel a figyelmet.
A minőség-ellenőrzési párbeszédablakban a paraméterekre vonatkozó ellenőrzőlista található, négy kategóriára bontva. A modell ellenőrizhető az összes vagy csak néhány listázott paraméter szerint. Az egyes paraméterek rövid leírása lentebb látható (lásd: Szerkezetelemzési modell ellenőrzési paraméterei).
Ön valószínűleg az igazítási szabályok alkalmazása után és a szerkezetelemzési programba történő exportálás előtt futtatja le a szerkezetelemzési modell minőség-ellenőrzését.
Megjegyzés: Azonban érdemes lehet ellenőrizni bizonyos minőség-ellenőrzési paramétereket (pl. átfedések) még az igazítási szabályok alkalmazása előtt. Ha a modell átfedő elemeket tartalmaz, előfordulhat, hogy az igazítási szabályok nem a kívánt eredményt hozzák.
Minden eredmény a modell-ellenőrzési jelentésben látható.
Ha a modell-ellenőrzési jelentésben szerepelnek hibák, az nem feltétlenül jelenti azt, hogy a szerkezetelemzési modell nem exportálható. Például: a szerkezetelemzési modell ellenőrzésekor szűrhetünk a födém élein található éles szögekre, ilyenek azonban akár tudatosan is előfordulhatnak.
Megjegyzés: Kapcsolja be a szerkezetelemzési modell megjelenítését. Ellenkező esetben a párbeszédablak nem elérhető.
A szerkezetelemzési modell minőség-ellenőrzésének működése
•Az 1D és 2D elemekre összpontosít (nem a fizikai modell elemeire)
•Ha vannak kijelölt elemek a modellben, csak a kiválasztott elemeket ellenőrzi
•Csak azokat az elemeket ellenőrzi, amelyek megtalálhatók a szerkezetelemzési modellben és láthatók
Kivétel: Az egyik paraméter azokra az elemekre keres rá, amelyek nem a szerkezetelemzési modell elemei (lásd: Elem nélküli tartószerkezeti elem).
Futtassa le a szerkezetelemzési modell minőség-ellenőrzését
A 3D/alaprajz/metszet ablakban:
1.Kapcsolja be a szerkezetelemzési modell megjelenítését.
2.Tervezés > Modellellenőrzés > Szerkezetelemzési modell minősége

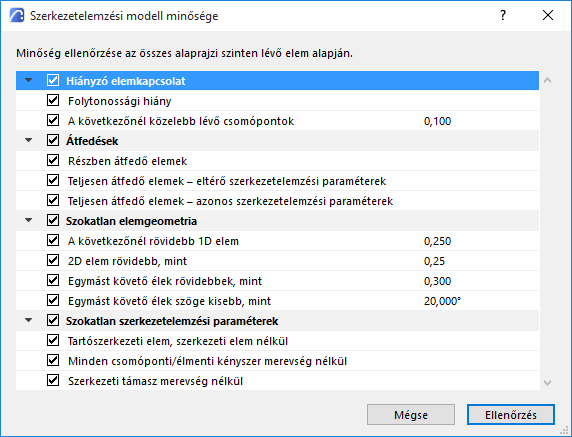

3.A párbeszédablakban négy kategóriába sorolva láthatók az ellenőrzési paraméterek (a részleteket lásd lentebb).
4.Törölje a jelölést azoknál a kategóriáknál és/vagy paramétereknél, amelyeket nem kíván figyelembe venni.
5.Kattintson az Ellenőrzés gombra.
6.Megnyílik a modell-ellenőrzési jelentés az eredményekkel.
Lásd Modell-ellenőrzési jelentés.
Szerkezetelemzési modell ellenőrzési paraméterei
Hiányzó kapcsolat az elemek között

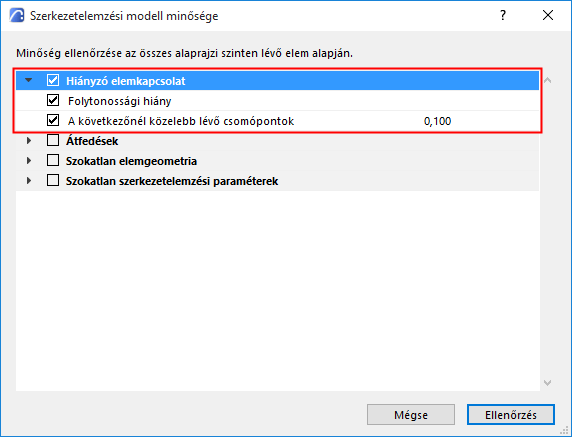

Ezekkel a paraméterekkel azok az egymást metsző vagy szomszédos elemek kereshetők meg, amelyek nem kapcsolódnak egymáshoz (de valószínűleg kapcsolódniuk kellene):
Folytonossági hiány
Két tartószerkezeti elem magja metszi egymást, de 1D vagy 2D elemeik nem kapcsolódnak egymáshoz.

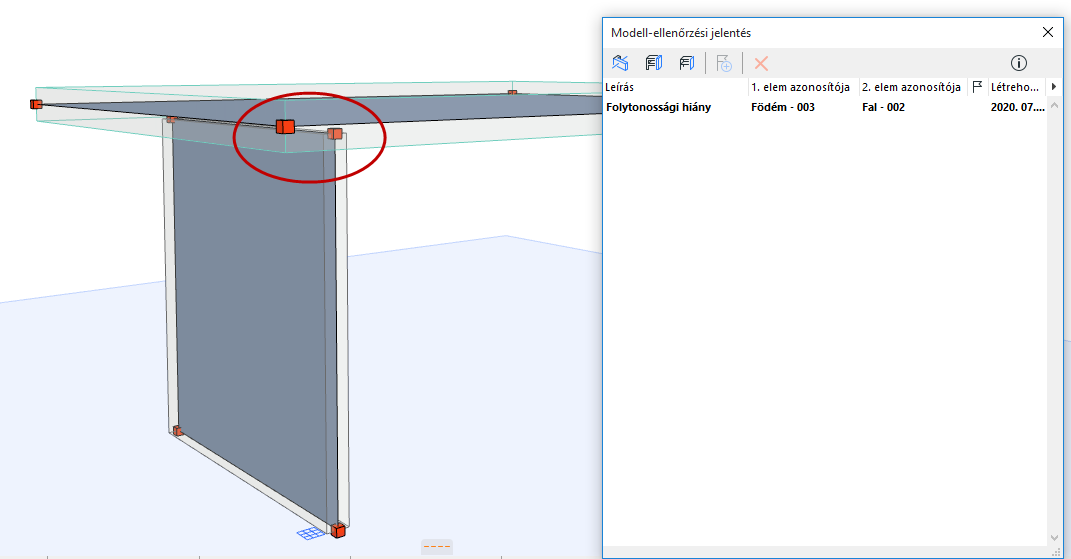

A magok metszik egymást, de az elemek nem kapcsolódnak egymáshoz
1D elemek esetén: a csatlakozási tartomány „virtuálisan” meghosszabbítható az ilyen folytonossági törések elkerülése érdekében.
Lásd Csatlakozási tartomány (mag meghosszabbítása a csatlakozás biztosítása érdekében).
A következőnél közelebb lévő csomópontok
Bármely két csomópont, amely a megadott távolságnál közelebb van egymáshoz.
A csomópontok lehetnek ugyanazon az elemen vagy két különböző elemen.
Az elemmagoknak nem kell metszeniük egymást.

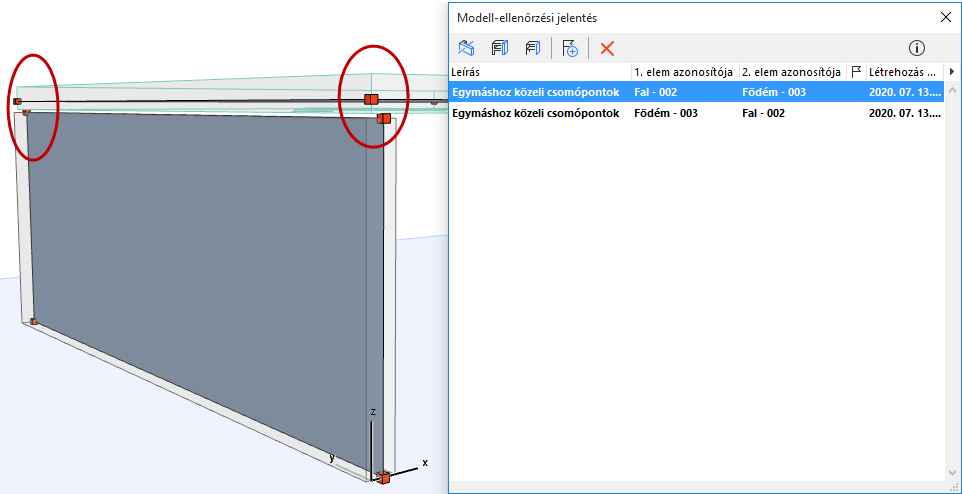

A csomópontok közel vannak egymáshoz, de az elemek nem kapcsolódnak egymáshoz
Átfedések

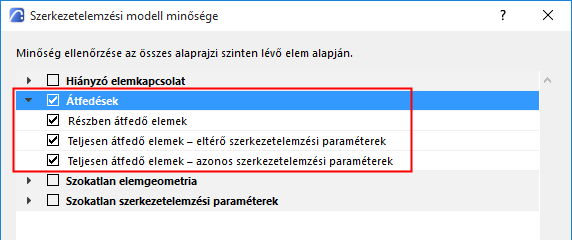

A következő három paraméter az 1D és 2D elemek közötti átfedésekre szűr (és nem a fizikai modell átfedő elemeire).
Részben átfedő elemek
Két 1D elem vagy két 2D elem részben fedi egymást. A funkció csak az elem helyzetét veszi figyelembe, más paramétert nem.

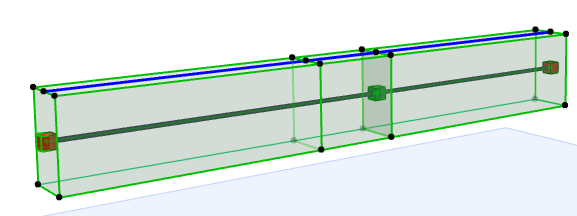

Például: két gerenda modellezési hiba miatt fedi egymást (pl. nyújtás után).
Teljesen átfedő elemek – eltérő szerkezetelemzési paraméterek
Két 1D elem vagy két 2D elem teljesen fedi egymást 3D nézetben.
Azonban szerkezetelemzési paramétereik eltérőek. (az egyik elem eltolási szabályokat használ, míg a másik elem külpontosságát manuálisan módosították).
•Szerkezetelemzési paraméterek: az elem Eszköz beállításainak Szerkezetelemzési paraméterek oldalán található összes beállítás.
•A folyamat csak az elem helyzetét és a szerkezetelemzési paramétereket veszi figyelembe.
Az eredmény valószínűleg véletlen átfedést jelez. Például: egy elem külpontosságát módosították, aminek következtében a fizikai modell elemén kívülre, pont a másik elem tetejére került.

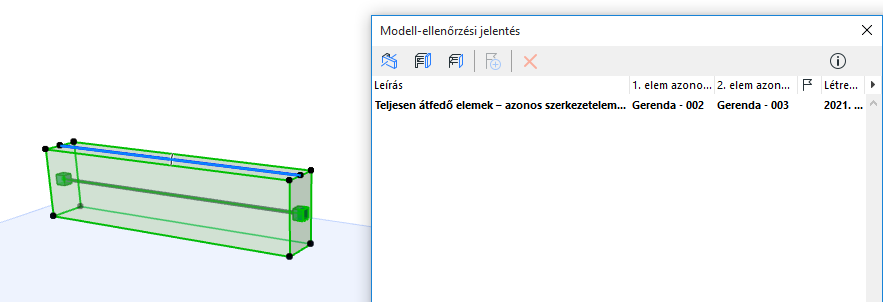

Teljesen átfedő elemek – azonos szerkezetelemzési paraméterek
Két 1D elem vagy két 2D elem teljesen fedi egymást a 3D térben. Szerkezetelemzési paramétereik teljesen egyformák.
•Ez az eredmény modellezési hibából adódó duplikált elemeket jelez.
Szokatlan elemgeometria
Ezzel a négy paraméterrel azonosíthatók a modellezési hibák. Az ilyen hibákat érdemes megkeresni, ugyanis még a kisebb geometriai pontatlanságok is megakadályozhatják a precíz exportált szerkezetelemzési modell létrehozását, és így hatással vannak a végeselem elemzésre.
Az ellenőrzéskor természetesen olyan szokatlan modellezési megoldásokat is találhatunk, amelyek tudatosan készültek.
A szóban forgó bármelyik paraméter esetén: álljon rá a kurzorral a hossz vagy a terület aktuális mértékegységének megtekintéséhez (a Beállítások > Terv beállításai > Rajzi egységek pontban beállítottak szerint).
Itt pontos tűrésértékek adhatók meg – a tizedesjegyek kívánt száma a Rajzi egységek pontban állítható be.

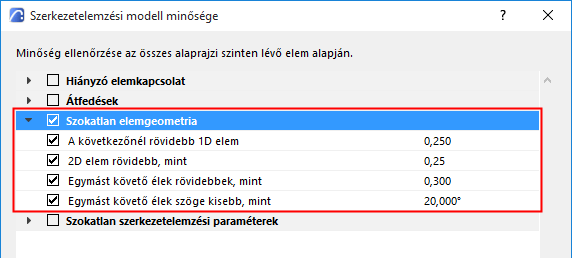

A következő paraméterekkel „Szokatlan elemgeometria” kereshető:
A következőnél rövidebb 1D elem
Az 1D elem hossza rövidebb, mint a megadott hossz.
2D elem rövidebb, mint
A 2D elem területe kisebb, mint a megadott terület.

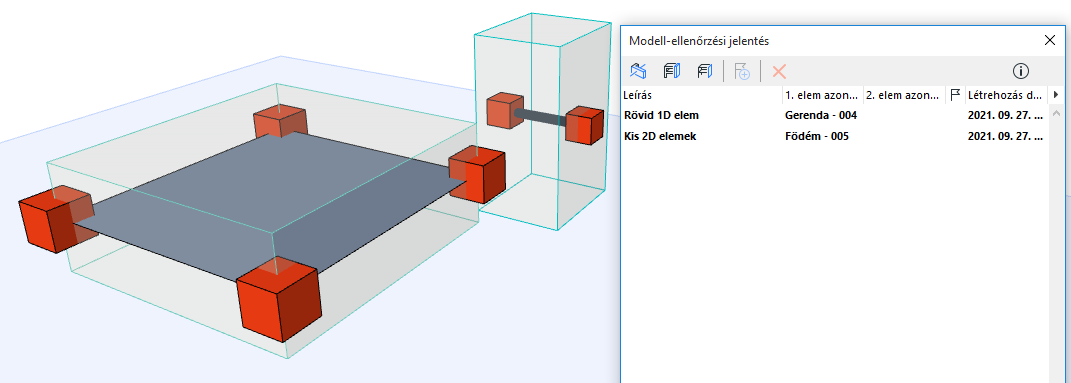

Túl kicsi 2D elem, túl rövid 1D elem
Egymást követő élek
A következő két paraméter bármelyik 2D elem egymást követő éleire alkalmazható.
Segítségükkel megkereshetők az egyenetlen élek és kiugrások, amelyek modellezési hibák lehetnek.
•Egymást követő élek rövidebbek, mint
Bármelyik szimpla 2D elem esetén megkeresi azt a két szomszédos élt, amelyek rövidebbek az adott tűrésértéknél.
•Egymást követő élek szöge kisebb, mint
Bármelyik szimpla 2D elem esetén megkeresi azt a két szomszédos élt, amelyek bezárt szöge kisebb az adott tűrésértéknél.

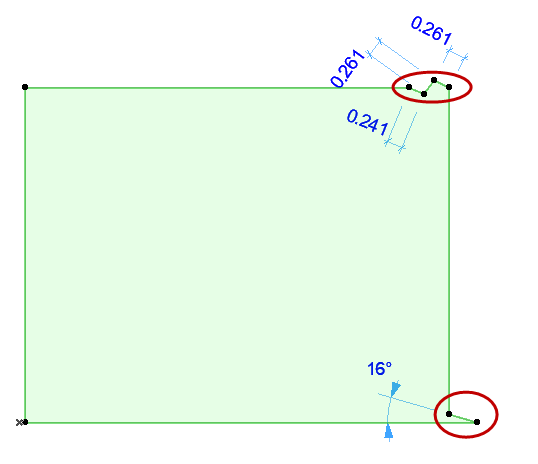

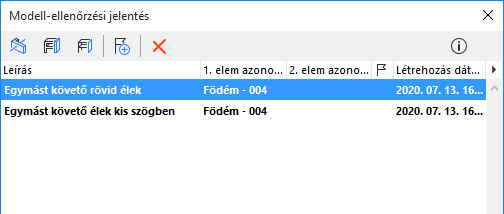

Egymást követő élek: túl rövid, túl éles

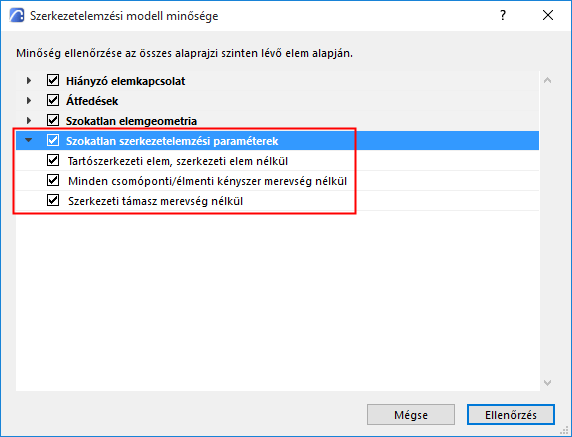

Szokatlan szerkezetelemzési paraméterek
Ezzel a három ellenőrzéssel azok az elemek kereshetők meg, amelyek hibát tartalmazhatnak a szerkezetelemzési paramétereik alapján:
Elem nélküli tartószerkezeti elem
Azoknak a szerkezeti elemeknek a keresése, amelyek szerkezeti funkciójának beállítása „Tartószerkezet”, azonban nem rendelkeznek szerkezetelemzési elemmel. Ez lehet hiba is.
Lehetséges okok:
•Ez a tartószerkezeti elem lehetne a szerkezetelemzési modell tagja, de nem aktív a vonatkozó 1D elem vagy 2D elem jelölőnégyzet az Eszköz beállításai párbeszédablakban.
•Az Archicad ilyen típusú tartószerkezeti eleme nem lehet a szerkezetelemzési modell tagja (pl. Alakzat, Lépcső, Összetett tető, Tárgy)

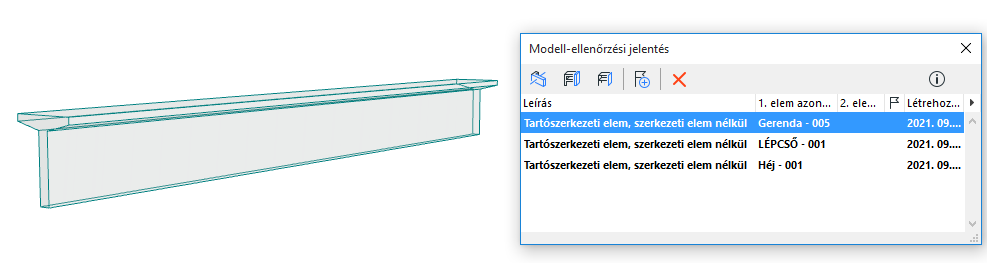

Teherhordó tárgy: elem nélkül
Minden csomóponti/élmenti kényszer merevség nélkül
Minden olyan szerkezeti elem keresése, amelyben az összes csomóponti kényszer (1D elem esetén) vagy élmenti kényszer (2D elem esetén) beállítása „Szabad”.
Ez valószínűleg hiba, mivel nem történt meg az erők átvitele.
Lásd Csomóponti/élmenti kényszerek.
Szerkezeti támasz merevség nélkül
Megkeresi a szerkezeti támasz azon elemeit, amelyeknél az összes elmozdulási vagy elfordulási/csavarodási merevségi érték beállítása „Szabad”.
Ez valószínűleg hiba, mivel nem történt meg az erők átvitele.
