Oda-vissza konverzió (Intelligens összefűzés)
Ha a DXF vagy DWG fájlt ugyanazzal a fájllal akarja összefűzni, amelyikből eredetileg elmentette, használja az Intelligens összefűzés (oda-vissza konverzió) funkciót. Az Intelligens összefűzéssel ugyanazon a terven egyidejűleg dolgozhat Archicadben és AutoCAD-ben egyaránt, és a kiegészítő információkat minimális veszteség mellett cserélheti ki.
Az intelligens összefűzési funkció kezeli a következőket:
•Az Archicadben vagy AutoCAD-ben újonnan létrehozott elemek.
•Az Archicadben vagy AutoCAD-ben készült elemek a másik vagy mindkét programban végrehajtott módosításokkal (nyújtás, eltolás, forgatás, tükrözés).
•Az Archicadben vagy az AutoCAD-ben létrehozott és az egyik vagy mindkét programban törölt elemek.
Ha olyan kollégával működik együtt, aki AutoCAD-et (vagy bármilyen egyéb, DXF vagy DWG formátumokon keresztül kommunikáló CAD szoftvert) használ, az eljárás a következő módon megy végbe:
1.Ön elkészíti a tervet az építészeti szempontok szerint, és olyan módon, hogy az a társtervező számára megfelelő alapot képezzen a további részletek hozzáadásához (ezen a ponton az Ön által készített tervnek teljesen készen kell lennie).
2.Mentse el a PLN fájlt.
3.Ezután megtörténik a DXF vagy DWG fájl mentése a kolléga számára:
–Használja a Fájl > Mentés mint... parancsot, és adja meg a fájltípust (DXF vagy DWG).
–Kattintson a fordító melletti Beállítások lehetőségre a DXF-DWG fordító beállításai párbeszédablak megnyitásához.

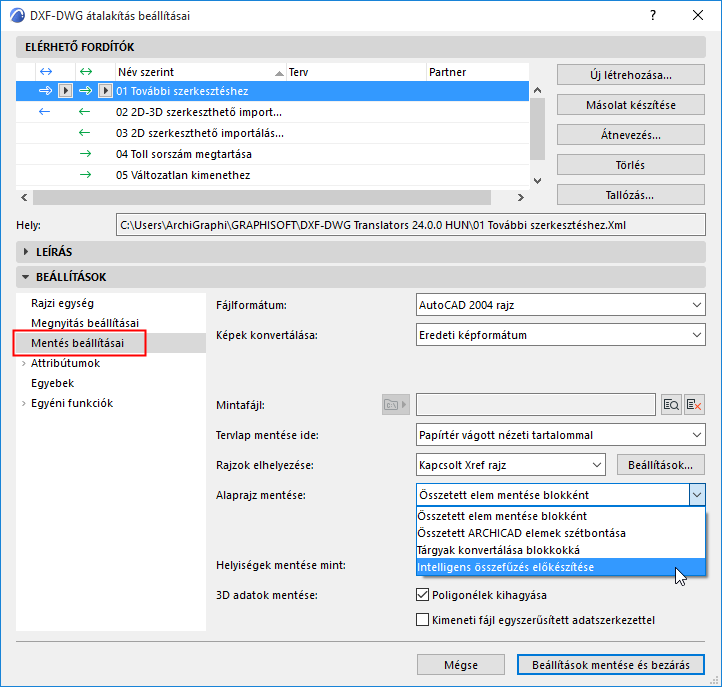

–A Beállítások panelen az Alaprajz mentése lehetőségek közül válassza az Intelligens összefűzés előkészítése opciót.
További részleteket lásd Alaprajz mentése.
4.Ön az eredeti terven folytathatja munkáját, míg kollégája a DWG/DXF fájlban dolgozik.
5.Az összefűzéshez:
–Fájl > Együttműködés > Összefűzés > Összefűzés fájlból
–Keresse meg a fájlt, és kattintson a Megnyitás parancsra.

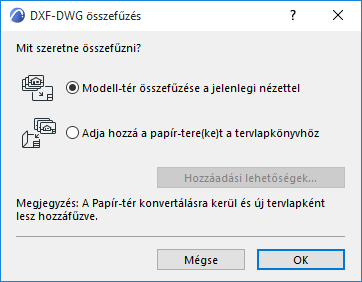

–A DXF-DWG összefűzés párbeszédablakban válassza a Modell tér tartalom összefűzése az aktuális nézettel lehetőséget, és kattintson az OK gombra.

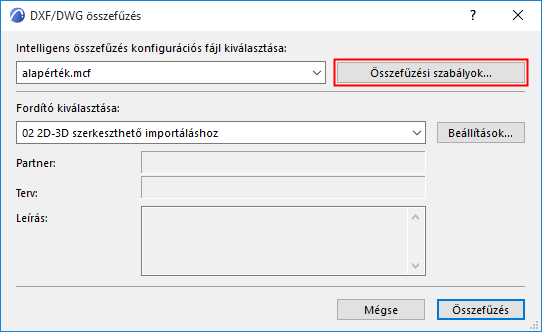

–A DXF/DWG összefűzés párbeszédpanelen válassza az Összefűzési szabályok lehetőséget.
–Megjelenik az Intelligens összefűzési szabályok párbeszédablak, amelyben szükség esetén módosíthatja az Intelligens összefűzés konfigurációs fájlját és a fordító beállításait.
Megjegyzés: Ezek a beállítások előre is megadhatók a Fájl > Együttműködés > DXF-DWG > lntelligens összefűzési szabályok menüpontban.
Lásd lntelligens összefűzési szabályok.
6.Szükség esetén ismételje meg.
