Navigálás az IFC tervkezelőben: fastruktúra
A fa struktúra (az IFC tervkezelő bal felső oldalán) az IFC modell hierarchiáját jeleníti meg és az aktuális terv IFC entitásait listázza „IFC típus” osztályozásuk szerint.
Lásd IFC modell hierarchia.
Elemek az IFC szintszerkezetben

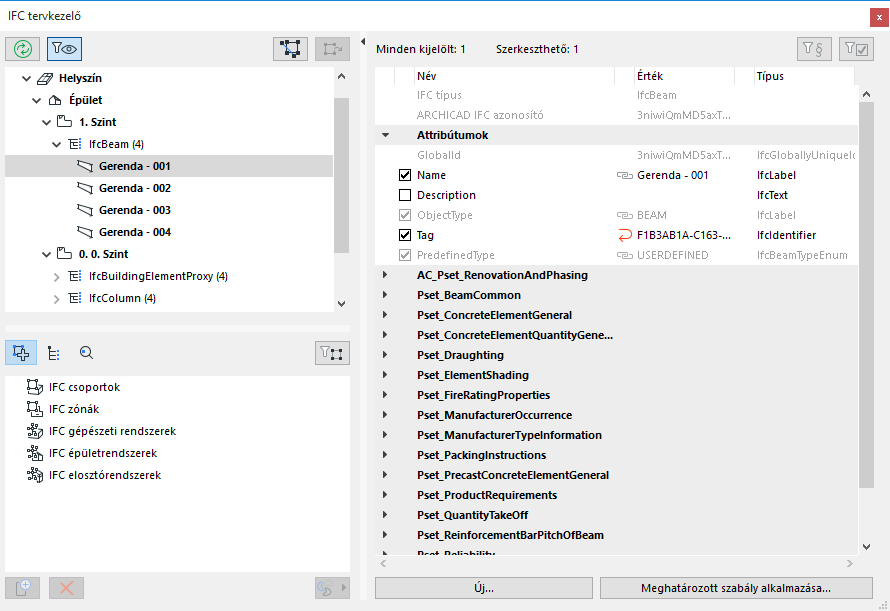

Az Archicadben minden egyes elem és tárgy a honszintjéhez kapcsolódik. Ezért alapértelmezett beállításként az elemek az IFC modell hierarchiájában a honszintjüknek megfelelő IfcBuildingStorey alatt vannak feltüntetve.

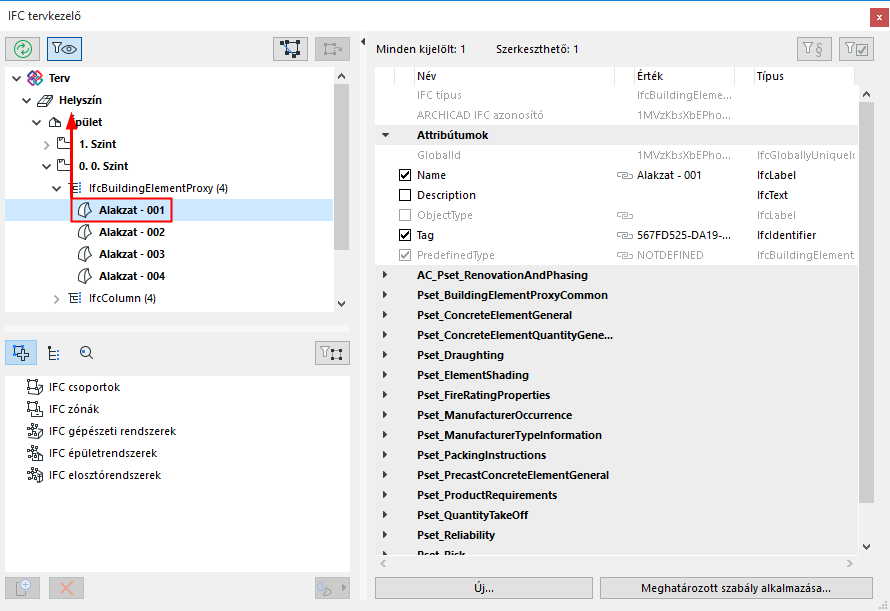

Ez a kapcsolat (azaz az IfcBuildingStorey-hoz való hozzárendelés) megszüntethető. Ehhez húzza az elemet az IfcBuildingStorey alól az IfcSite alá. Például: az alakzattal modellezett szomszédos épület a Helyszín mappába helyezhető.
Az Épület alá ugyancsak helyezhetők elemek (például egy olyan elem, amely logikailag közvetlenül magához az épülethez tartozik, nem pedig egy szinthez).
Ha szeretne visszahelyezni egy elemet az automatikusan kijelölt IfcBuildingStorey csoportjába (azaz a honszintnek megfelelő csoportba), egyszerűen húzza ki azt az IFC tervkezelőből.
Fastruktúrában látható adatok szűrése

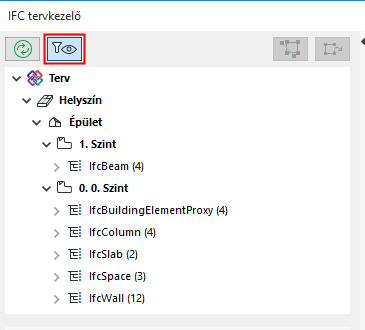

Kattintson a Csak a látható modellelemek listázása lehetőségre, ekkor a fastruktúrában csak azok az elemek jelennek meg, amelyek az aktuális modell nézetben láthatók.
A tervkezelő adatainak szinkronizálása a modellel

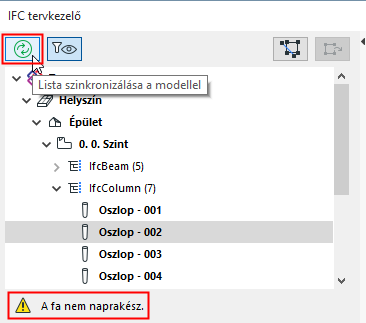

Amikor az elemek létrehozása vagy törlése a modellben történik, a befogadó struktúra fáján nem jelennek meg automatikusan a változások. Ha frissítés szükséges, egy üzenet jelenik meg alul („A fa nem friss!”). A frissítéshez kattintson a „Szinkronizálás” gombra.
Kijelölt modellelemek keresése a fastruktúrában; Fastruktúrában kijelölt elemek keresése a modellben

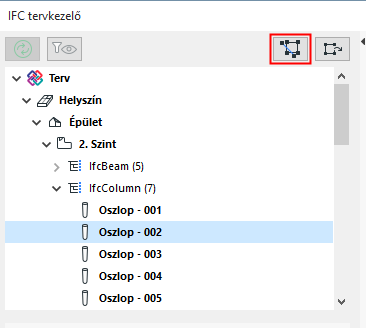

•Ha a fastruktúrában látható IFC példányokra kíván rákeresni a modellben, jelölje ki azokat a fastruktúrában, majd kattintson a Kijelölt lista elemek mutatása a modellben ikonra. A program megjeleníti és kijelöli az aktív ablakban lévő elemeket (csak Alaprajz és 3D nézetben).

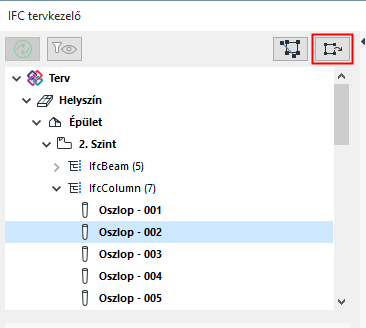

•Ha a fastruktúrában látható modellelemekre kíván rákeresni, jelölje ki azokat az Alaprajz vagy 3D ablak nézetben, majd kattintson a Kijelölt modellelemek mutatása a listában lehetőségre.
Fastruktúrában szereplő elemek keresése IFC azonosító alapján
Az IFC modellellenőrző figyelmeztethet a modellezési hibákra. Az ilyen elemek az IFC azonosító alapján kereshetők meg az IFC tervkezelőben:
•Archicad IFC azonosító (Az egyes elemekhez automatikusan hozzárendelt GlobalID IFC attribútum)
•Külső IFC azonosító (az Archicadbe történő importálás során az egyes IFC elemekhez rendelt GlobalId IFC attribútum)

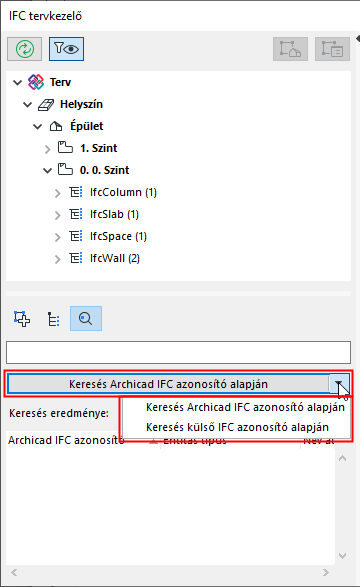

Váltson át keresési módra a Keresés GlobalId alapján eszközzel (a tartalom fastruktúra alatti harmadik ikon segítségével).
Megjegyzés: Külső IFC azonosító akkor jön létre, amikor az Összefűzés vagy az IFC modul elhelyezése paranccsal importál IFC modellt. Erre azért van szükség, hogy a program ne írja felül a meglévő elemeket az IFC-ből importált azonos elemekkel. (A Külső IFC azonosító megőrzi a modellelemek eredeti, külső fájlban használt azonosítóját.)

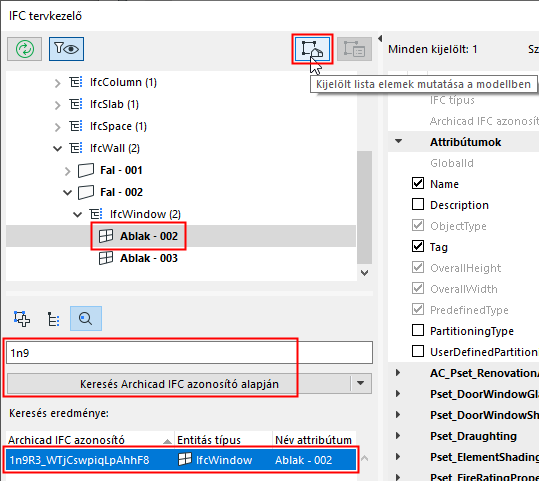

Írja be a keresett azonosítót (vagy annak egy részét) az eszköz alatt látható üres mezőbe, majd kattintson a „Keresés” gombra.
•Jelölje ki bármelyik elemet a „Keresés eredménye” listában, ha meg kívánja tekinteni a fastruktúrában.
•Kattintson a „Kijelölt lista elemek mutatása a modellben” parancsra, hogy megkeresse és kijelölje az elemet a modellben is.
IFC hozzárendelések nézet és IFC Elemtípusok nézet
Az IFC elemek a hozzárendelések és/vagy az IFC elemtípus szerint csoportosíthatók.
Lásd az IFC hozzárendelések és az IFC típusú termék részt.
A csoportok IFC tervkezelőben történő megtekintéséhez:

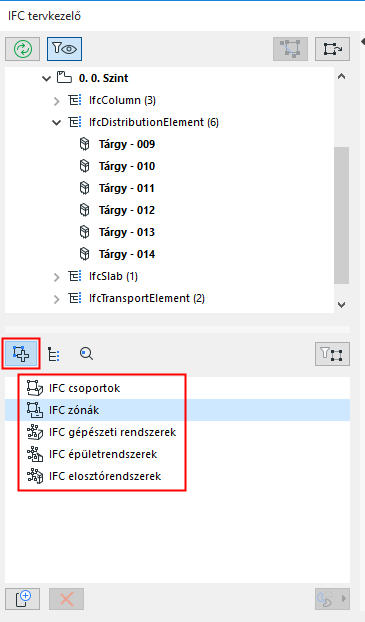

Váltson szükség szerint a „Hozzárendelések” vagy „Elemtípusok” nézetre/meghatározás módra a besorolás fa struktúra alatt lévő első, illetve második ikonnal.
Elemek megjelenítése hozzárendelés vagy elemtípus szerint
A megjelenített Hozzárendelés/Elemtípusok kijelölt elemekre való leszűkítéséhez kattintson „Szűrés a kiválasztott elem(ek)re” gombra.
