IFC tulajdonság/attribútum értékeinek hozzárendelése és szerkesztése

Az IFC tervkezelőben kijelölt elemek szerkeszthető jellemzőinek és attribútumainak értéke szükség szerint módosítható.

Az attribútumok és az IFC tulajdonságok az adatok állapota szerint jelennek meg az IFC tervkezelőben:

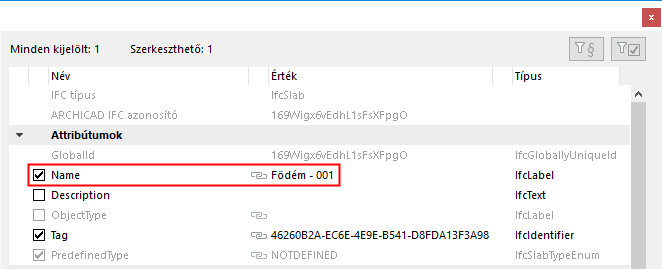

•FEKETE szín: a szerkeszthető elemek felülírhatók egy egyéni értékkel

•Jelölőnégyzet: az aktív jelölőnégyzet azt jelzi, hogy a tulajdonsághoz vagy az attribútumhoz érték tartozik.

Megjegyzés: Ne feledje, hogy amennyiben bekapcsolja a „Csak értékekkel rendelkező elemek mutatása” lehetőséget, az értékkel nem rendelkező elemek itt nem lesznek láthatók. Lásd:Az IFC tervkezelőben látható adatok szűrése.

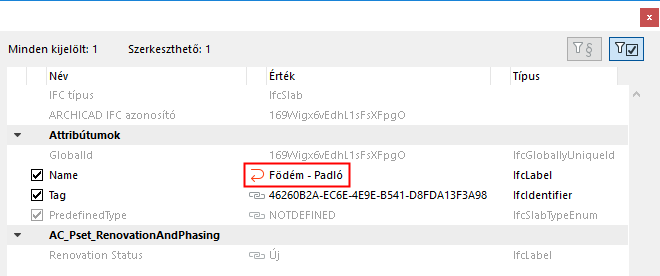

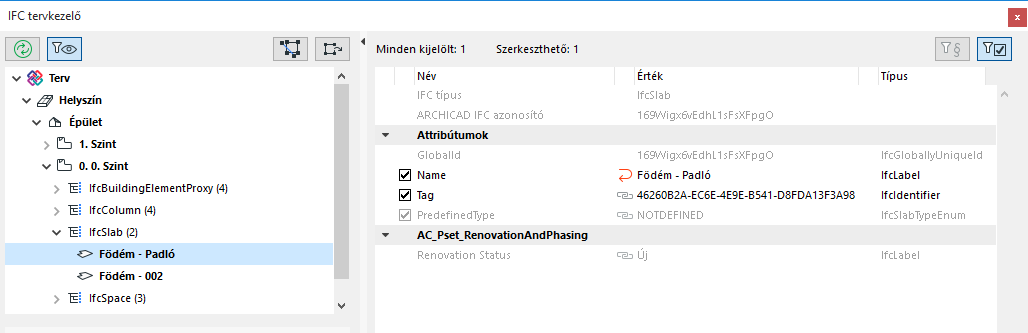

•PIROS NYÍL: Az egyedi értékek mellett piros nyíl látható: kattintson rá, ha vissza kívánja állítani az eredeti értéket.

•SZÜRKE: nem módosítható az IFC tervkezelőben.

–Az elem IFC típusa az Előnézeti IFC fordító Típusmegfeleltetés definíciójától függ. Ez az elem szürkén jelenik meg és itt nem módosítható.

•Láncolt: ez az érték egy másik felületről származik. Például:

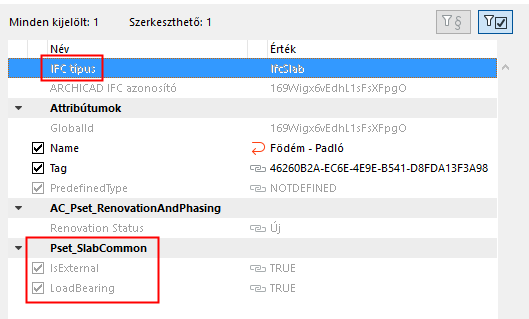

–Az IsExternal és LoadBearing IFC tulajdonságok (lásd a lenti képet) szürkén jelennek meg, és itt nem módosíthatók.

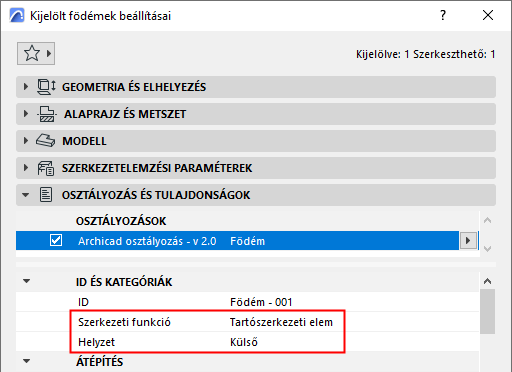

-Ezek az értékek az elem Beállítások párbeszédpanelétől függnek: a „LoadBearing” érték a Szerkezeti funkció beállításból, míg az „IsExternal” érték a Helyzet beállításból származik.

•Ha a Tulajdonságkészlet már nem tartalmaz tulajdonságokat, akkor automatikusan törlődik a listából.
