Navigálás az IFC tervkezelőben: attribútumok és tulajdonságok

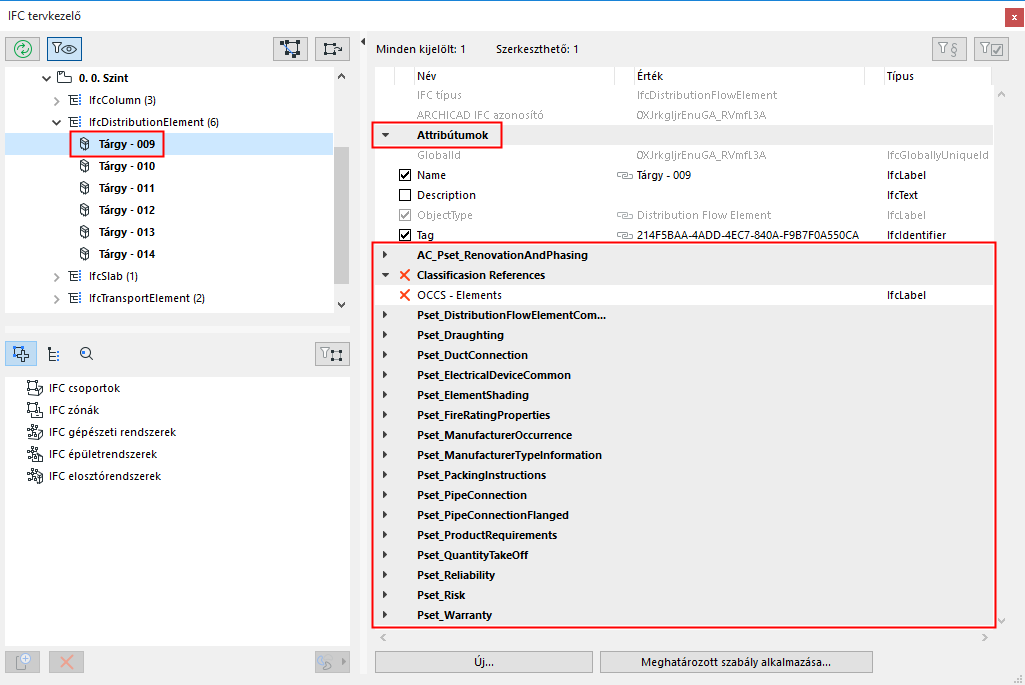

Jelöljön ki egy tervelemet a fastruktúrában: a kijelölt elemre vonatkozóan a következők láthatók az IFC tervkezelő jobb oldalán:

•elérhető IFC attribútumok

•Tulajdonságkészletekbe csoportosított tulajdonságok

•Osztályozási hivatkozások

(Több elem kiválasztásakor az utoljára kiválasztott elem IFC adatai láthatók.)

A lista tetején a kijelölt/szerkeszthető elemek száma jelenik meg.

Számos IFC tulajdonság és attribútum meghatározása automatikusan, történik az IFC exportáló fordítónál megadott tulajdonságmegfeleltetési szabályok alapján.

Az IFC tervkezelőben látható adatok szűrése

Számos előre meghatározott IFC adattípus van, és általában nincs szükség arra, hogy ezek mind egyszerre láthatók legyenek az IFC tervkezelőben. A jobb felső sarokban lévő két szűrőgomb segítségével szűkíthető az itt megjelenített adatok köre:

Csak az aktív előnézeti fordító tulajdonságainak mutatása

Kapcsolja be ezt a lehetőséget, ha csak az előnézeti fordító Tulajdonságmegfeleltetés beállításkészletén alapuló adatokat kívánja megjeleníteni.

Csak az aktív előnézeti fordító tulajdonságainak mutatása (Tulajdonságmegfeleltetés IFC-be történő exportálás esetén)

Lásd még Előnézeti fordító és Tulajdonságmegfeleltetés IFC exportáláshoz.

Ha nem kapcsolja be ezt a szűrőt, az IFC tervkezelőben megjelennek az itt és az Elembeállítások párbeszédablakokban létrehozott új tulajdonságok, valamint az importálási folyamat során hozzáadott egyedi adatok is.

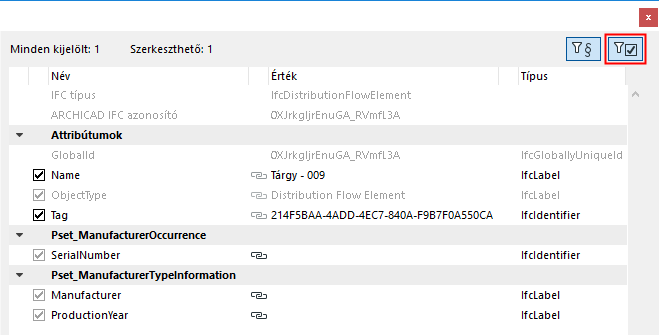

Csak értékekkel rendelkező elemek mutatása

Használja ezt a kapcsolót, ha kizárólag a hozzárendelt értékkel rendelkező adatokat kívánja megjeleníteni, ami ebben az esetben azt jelenti, hogy a jelölőnégyzete be van jelölve.

Megjegyzés: Az a tulajdonság, amelynek mezője üres, de a jelölőnégyzete be van jelölve, értékkel rendelkező tulajdonságnak számít.
