Új osztályozási hivatkozás létrehozása
Az osztályozási hivatkozás (IfcClassificationReference) adott kategóriába rendezi az IFC elemeket. Minden terv elemhez (épület, szintek, épületelemek vagy helyiségek) hozzárendelhető egy Elemhivatkozás azonosító, egy Osztályozási név attribútum és bizonyos egyéb választható paraméterek.
Az elemek ezzel a rendszerrel az IFC tervkezelőben és az elem Beállítások párbeszédpanelén egyaránt osztályozhatók.
Példa

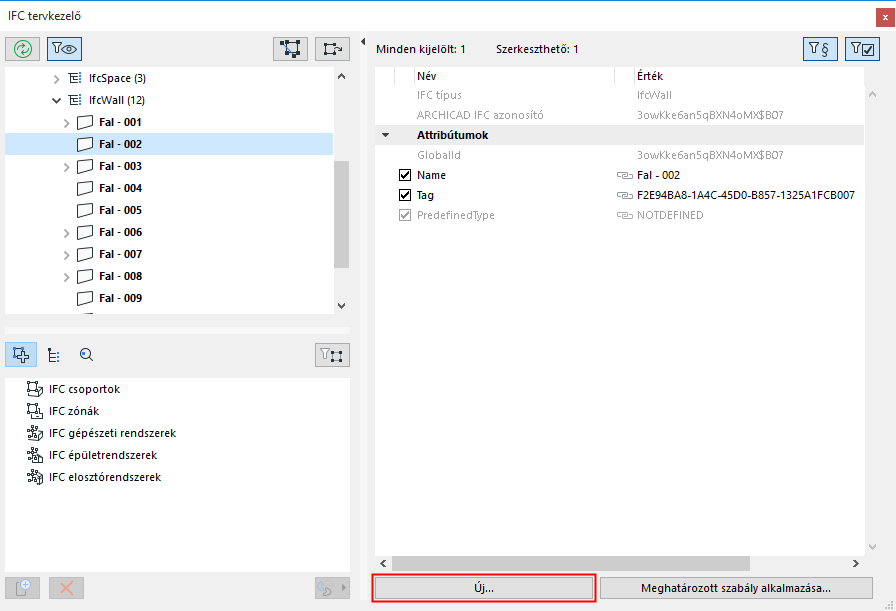

1.Kattintson az Új parancsra az IFC tervkezelőben.

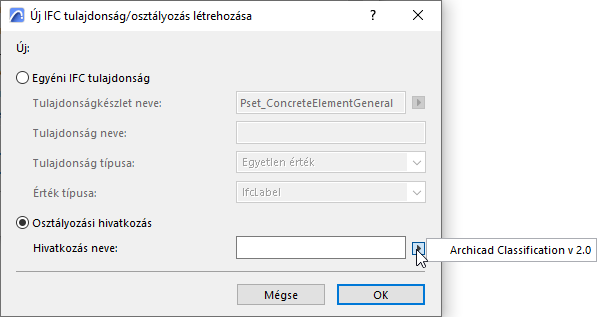

2.Kattintson az Osztályozási hivatkozás gombra, és írjon be egy nevet. Itt is választhat a meglévő osztályozási hivatkozás nevek listájáról, melyek az azonos elemtípushoz korábban lettek meghatározva (a lista eléréséhez kattintson a nyíl ikonra).

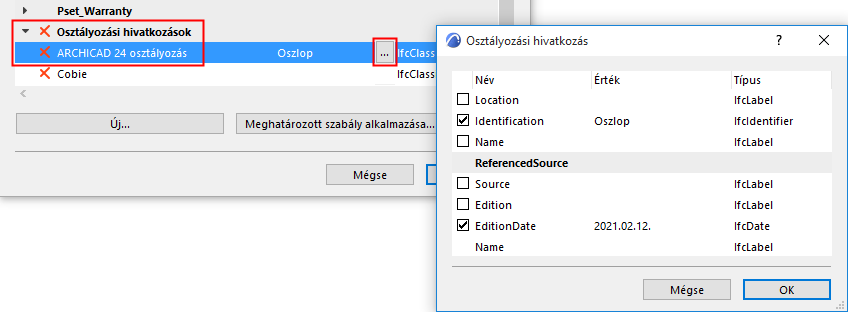

•Adja meg az értékeket. Egy Osztályozási hivatkozás nyolc rendelkezésre álló adatelemet tartalmaz (a legfontosabbak a „Név” és az Osztályozási hivatkozás adat azonosítója („Azonosítás”) meghatározás/szerkesztés céljából.
Az egyedi osztályozási hivatkozás értékei megadhatók kézzel vagy a Meghatározott szabály alkalmazása paranccsal.
