Fájl > Együttműködés > IFC > IFC fordítók

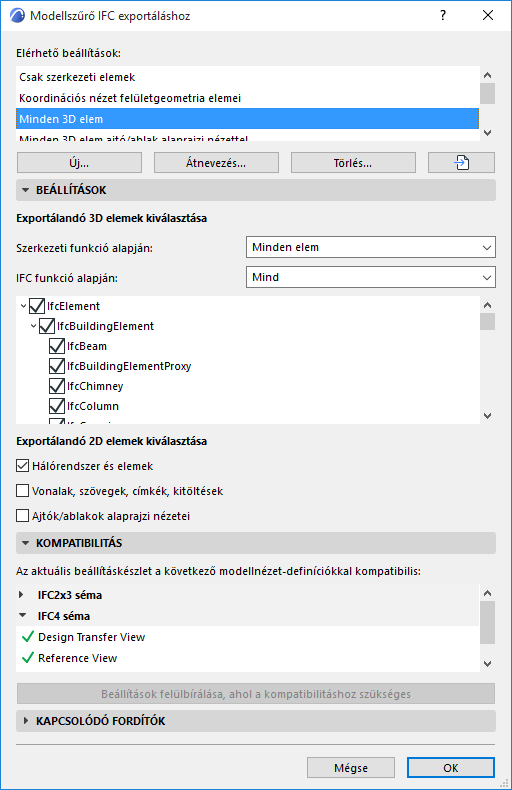

Válasszon exportáló fordítót, és nyissa meg a Modellszűrő beállításkészletet.
Exportálandó 3D elemek kiválasztása
Ez a szűrő határozza meg, hogy mely 3D-s elemek legyenek exportálva IFC-be. Szűrhet az elemek szerkezeti funkciója és/vagy IFC funkciója szerint.
•Szerkezeti funkció alapján
Ez egy kiegészítő szűrő a lent beállított IFC funkció szűrőhöz.
-Ez a szűrő az elem „Szerkezeti funkció” kategóriáját veszi figyelembe, amely lehet tartószerkezeti vagy nem tartószerkezeti. Ez a jellemző minden elem esetén megadható az Elembeállítások Osztályozás és tulajdonságok paneljén.
- A „Csak tartószerkezeti elemek” szűrővel csak azok az elemek lesznek exportálva az IFC-be, amelyek a „Tartószerkezeti elem” osztályba tartoznak (a helyiségekkel kiegészítve).
•IFC funkció alapján
Megjegyzés: Az elem IFC funkcióját a Típusmegfeleltetés beállításkészlet határozza meg.
–„Mind” esetén a modell összes eleme részt vesz a folyamatban
–„Szerkezeti” esetén csak az épület szerkezeti elemei vesznek részt a folyamatban
–„MEP” esetén csak a gépészeti elemek (IfcDistributionElement) vesznek részt a folyamatban.
Lásd az egyes funkciószűrők pontos összetételét a lenti falistában. A szűrő módosításakor „Egyedi” szűrő jön létre.
Exportálandó 2D elemek kiválasztása
•Hálórendszer és elemek: Jelölje be ezt az opciót, ha az exportált fájlban látni kívánja a hálóelemeket és a hálórendszer tagjait.
A hálóelemek az IFC struktúrában IfcGrid elemként jelennek meg.
•Vonalak, szövegek, címkék, kitöltések: Jelölje be ezt az opciót, ha ezeket a 2D elemeket, valamint az összes méretezési típust exportálni kívánja.
–A 2D-s elemek az IFC struktúrában IfcAnnotation elemként jelennek meg.
–A méretezések vonalakra és szövegekre lesznek szétbontva, mivel az IFC2x3 szabvány dokumentáció nem foglal magában méretezési elemeket.
–A 2D elemek megjelenése az exportált fájlban az „IFC mentési beállítások” alatt található „Exportálandó elemek” szűrőtől is függ : ha éppen egy 3D nézet aktív, a 2D elemek csak akkor választhatók ki, ha a szűrőnél a „Teljes terv” lehetőség van bejelölve. (Lásd Modell szűrése exportáláskor.)
•Az IFC4 referencianézetnél nincsenek engedélyezve a megjegyzések. Az IFC4 referencianézet kompatibilitása érdekében ne jelölje be ezt a négyzetet.
•Ajtók/ablakok alaprajzi nézetei: Jelölje be ezt a négyzetet, ha a 3D modell geometriája mellett az ajtók és az ablakok alaprajzi jeleit is exportálni kívánja. Ez hasznos funkció, amennyiben a célprogram felismeri ezeket az adatokat, és képes megfelelően megjeleníteni például az ajtók nyitási irányát.
